1、升压站变电站35KV户外高压真空断路器概述：

1概述

ZW7系列40.5KV型户外真空断路器，是陕西泰开电气设备有限公司开发的具有九十年代初水平的户外产品。它既可用于发电厂，变电站，电力设备和电力线路的控制和保护，也可用于频繁操作的场所，她不但用于新变电所的建设，而且也适用于老变电所的无油化改造。

2.产品用途及使用条件

ZW7系列40.5KV型户外真空断路器用于交流50HZ的三相电力系统，作为分、合负荷电流，过载电流及短路电流之用。

产品根据使用条件可分为普通型、防污型及高原型符合标准：GB1984《交流高压断路器》和IEC56《交流高压断路器》的标准，及ONJ.520.023JT（户外高压真空断路器技术条件）。

普通型产品条件：

周围空气温度

上限+40℃

下限一般地区-30℃,高寒地区-40℃

海拔：2000 m

分压不超过700Pa（相当于风速34 m/S）

地震烈度，不超过8度

空气污染程度Ⅲ级

2.1 35KV线路真空断路器ZW7-40.5/1250A正常使用条件

a) 周围空气温度不超过40℃，且在24h内测得的平均值不超过35℃；***低周围空气温度为-25℃。

b) 应当考虑高达1000W/m2(睛天中午)阳光辐射的影响。

c) 海拔: 不超过2000m。

D) 周围空气可以受到尘埃、烟、腐蚀性和/或可燃性气体、蒸气或盐雾的污染；污秽等级不超过GB/T5582中Ⅲ级。

e) 风速不超过34m/s.

F) 来自开关设备和控制设备的振动或地动是可以忽略的。

g) 在二次系统中感应的电磁干扰幅值不超过1.6KV。3.2 如超出上述正常使用条件，由用户与制造厂协商。

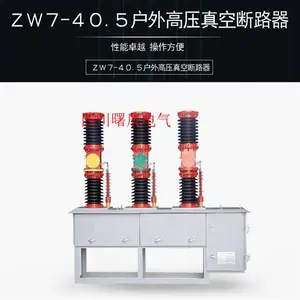

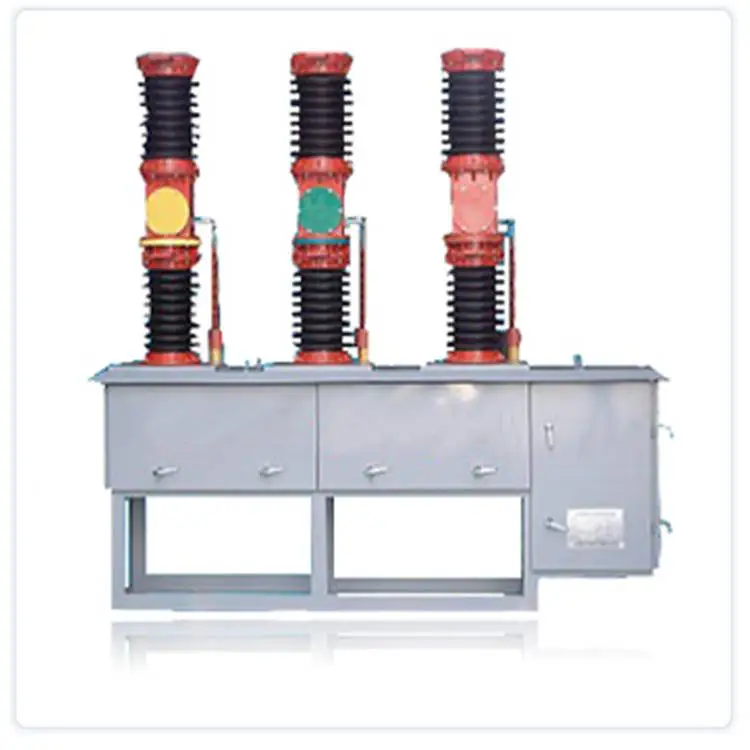

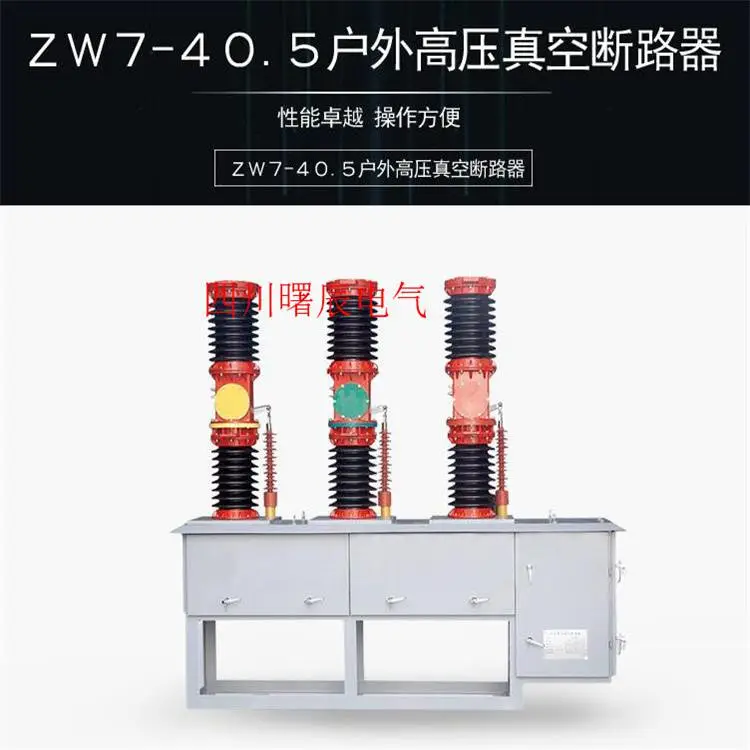

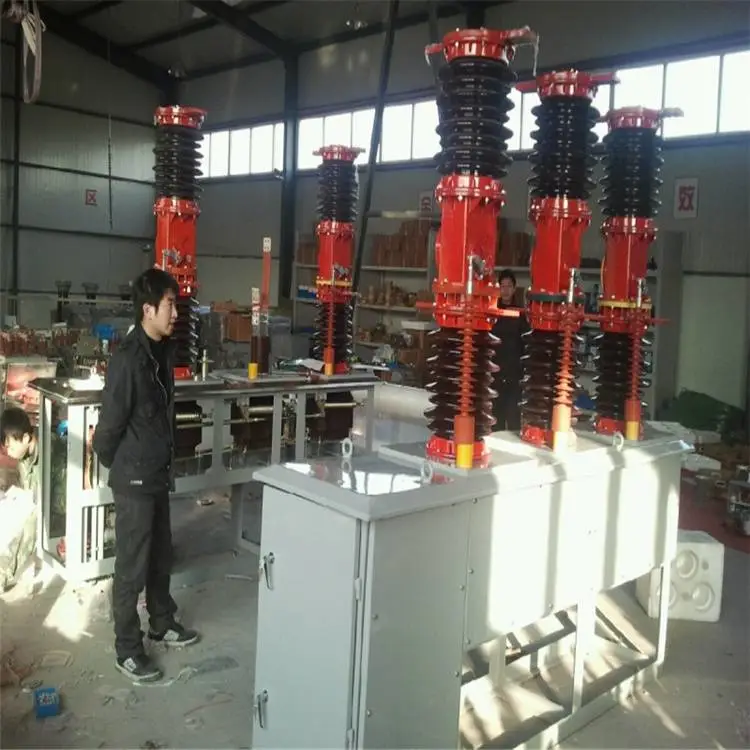

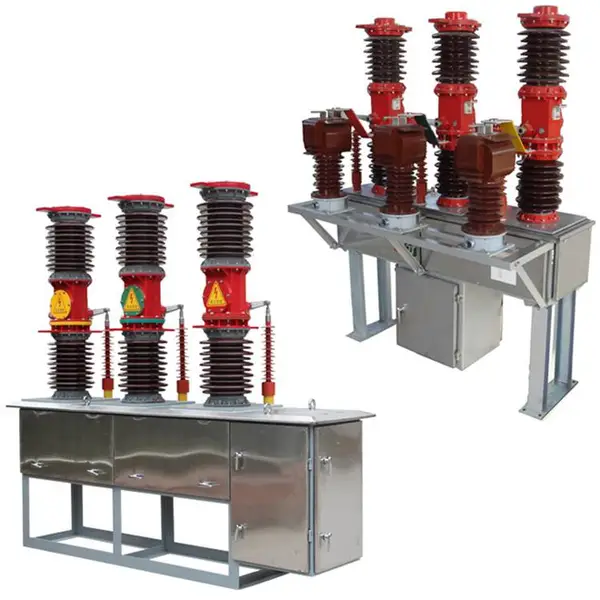

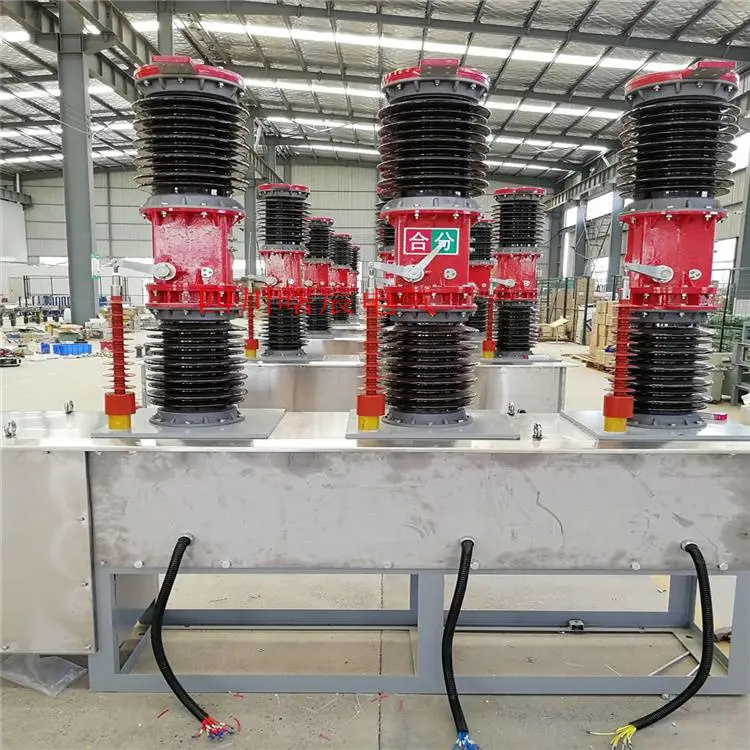

升压站变电站35KV户外高压真空断路器实物图

升压站变电站35KV户外高压真空断路器
