液压双输出机动泵

BJQ-63/0.4S

一、 工作原理

机动泵是一种双输出机动泵。采用径向柱塞泵，动力源采用日本本田汽油机，工作可靠，操作方便 。该机动泵具有高 低压两级压力输出，能根据外部负载的变化自动转变高 低压输出压力。低压工作时，输出流量大，使配套工具在空载时快速运动，节省时间。在配套工具负载工作时，则自动转为高压工作。因此，是一种理想的抢险救援工具动力源。

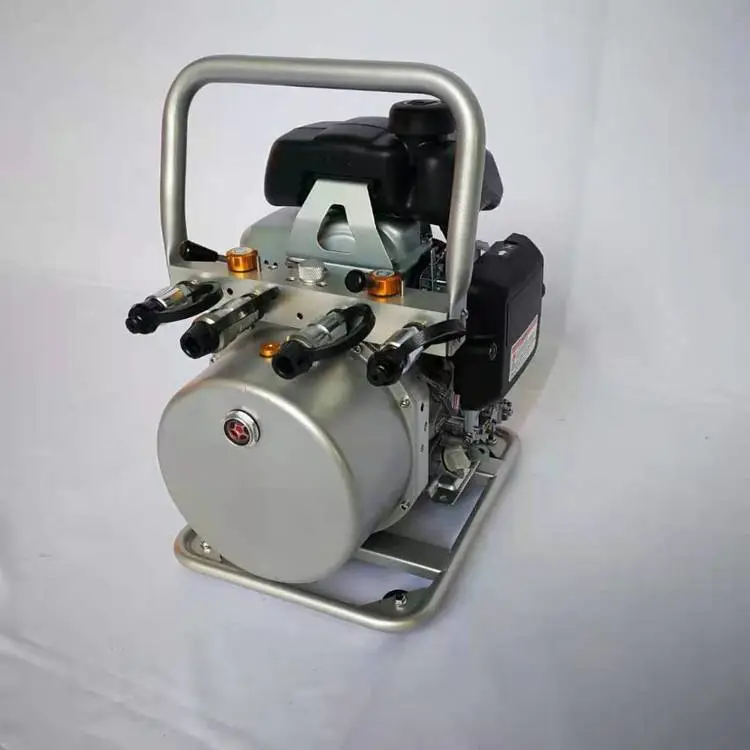

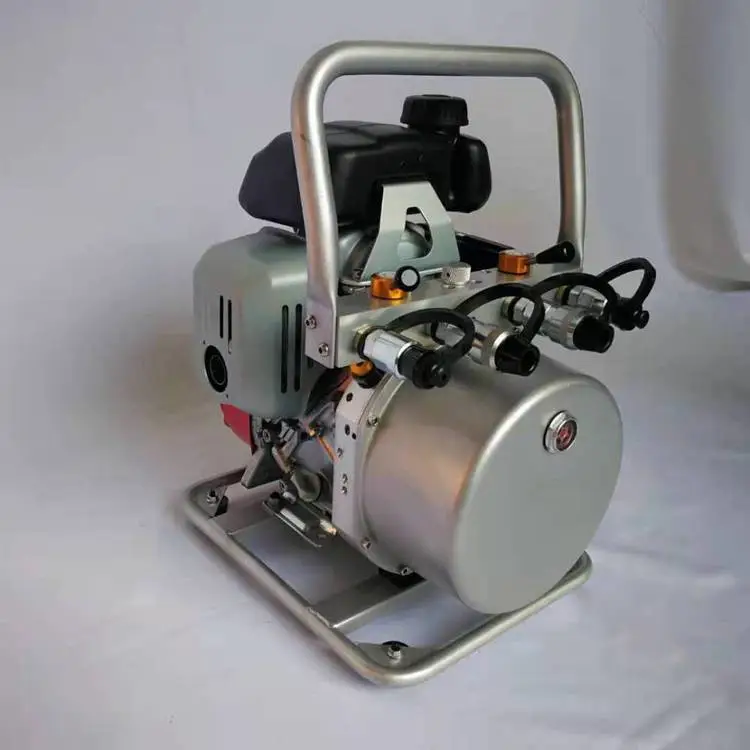

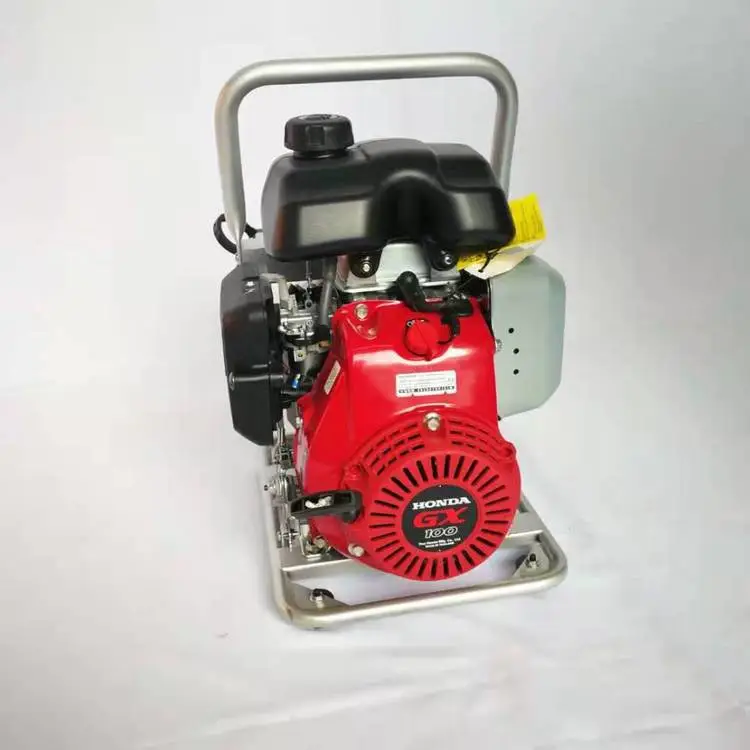

二、主要结构

图一

1、汽油口 2、风门开关 3、汽油机开关

4、机油口 5、拉盘 6、油门开关

7、固定底座 8、液压阀开关 9、阴阳接口 10、液压油窗

三、技术参数

四、操作程序

1、起动机动泵前的检查工作（图二）：

、检查汽油机润滑油（机油），拔出油面标尺，检查油面高度。油面应在油尺的上下刻度之间。

、检查液压油：油箱上有油窗，检查油窗上的油位，液面应在油窗的中位，油位不够需打开加油口盖进行加油至油窗中位。

、检查汽油：打开汽油箱加油口盖，检查汽油。

图二、检查汽油机润滑油、检查液压油、汽油

2、连接配套工具：用5米液压软管，将机动泵与剪切器或多功能钳等工具连接。（快速接口插接牢固，防尘帽相互对扣在一起防尘。）

3、打开汽油油箱开关（图三）：（按图示箭头旋转开关手柄）

4、机动泵液压阀门拨至卸压位置（图四）（逆时针旋转）

5、拨动汽油机调速杆至怠速位置（图五）

图五、将发动机调速杆拨至怠速位置

6、轻拉汽油机启动手柄，感到有阻力时，用力快速一拉，启动汽油机。（注：不要突然放开手柄，以免手柄猛烈回弹，损坏机件，应顺势放回）

7、汽油机启动后，将汽油机调速手柄拨至“怠速位置”（乌龟标识）预热30秒左右（如图五），之后再将汽油机调速手柄拨至正常工作转速位置（兔子标识）。（图六）

8、汽油机调速手柄拨至正常工作转速位置后，顺时针打开手动开关（图七）（不应用力过大），此时，即可操作工具进行作业。

9、工作完毕后：

将机动泵手动开关逆时针旋转至卸压位置；

将汽油机调速杆扳至怠速位置，运转1-2分钟；

将汽油机开关拨至关机位置（OFF标识），汽油机停止运转；

关闭汽油油箱开关；

取下工具及5米液压软管，接口盖好防尘帽，盘好软管。待机器充分冷却后，装箱保存。

五、 注意事项

1、机动泵在放置或工作时，应处于水平位置，工作状态时倾斜角不应大于15°非工作状态时倾斜角不应大于30°

2、在对汽油机使用、调整及保养前应仔细阅读随机的《通用汽油机使用说明书》。在起动前，一定要检查润滑油油面。需要时，应按汽油机使用说明书规定的润滑油牌号（相当于国产QF或QG级15W-40粘度等级润滑油），向发动机曲轴箱内加注润滑油。

3、机油一定要用四冲程机油！汽油机使用90号以上汽油。加注汽油时，不应加注过满，应留有一定的空隙以免工作时溢出，造成危险。

4、对“破拆工具系统使用、保养及注意事项”中各项规定均应严格遵守。未经过培训的人不得操作机动泵。

5、工作完毕，机动泵关机后仍处于热机状态，此时不可将高压软管接触发动机，以免烫坏软管。

6、机动泵中的安全溢流阀是系统安全工作的***，在出厂前已调试好，决不允许用户随意调整。

7、在对机动泵或与之配套的破拆工具做任何调整和紧固之前，必须首先旋松机动泵手动开关卸压，并关闭汽油机，使高压软管内的油压为零，以免发生危险。

8、在抢险工作特别是训练中，当配套工具停止工作后，应旋紧机动泵手动开关卸压，应使汽油机调速杆处于怠速或停机位置。尽量避免机动泵长期满载工作，以防止机动泵及配套工具过热或造成故障而影响使用寿命。

9、用户使用前应特别注意，一定要确保液压油箱内液压油的油面满足说明书的规定。需要时补充牌号为10号的航空液压油。

10、在存放和使用过程中，应注意防尘。***液压油的清洁是***机动泵可靠工作并延长其使用寿命的必要条件。

11、要避免反复或长期让皮肤接触汽油或呼吸汽油蒸汽，以***身体健康。

12、长期存放机动泵时，应放在无灰尘处。将汽油从油箱中放空。拆下火花塞，从火花塞孔加入一匙干净润滑油，转动汽油机几转，使润滑油均布于摩擦表面。再装回火花塞，将机动泵用防尘罩盖好。

13、济宁隆泰消防设备有限公司保留更改此手册内容而不事先通知和不承担任何责任的权利。

六、保修说明

济宁隆泰消防设备有限公司对该抢险救援工具在正常使用情况下出现的材质和制造方面的质量问题进行免费维修。从产品出厂之日起一年为保修期，在保修期内本公司负责对出现问题的工具或零部件进行免费维修或更换。保修不包括因操作者错误操作、疏忽或未经本公司同意私自改变工具结构等造成的工具或零部件损坏。
