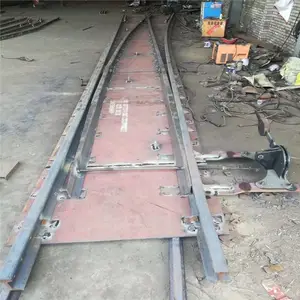

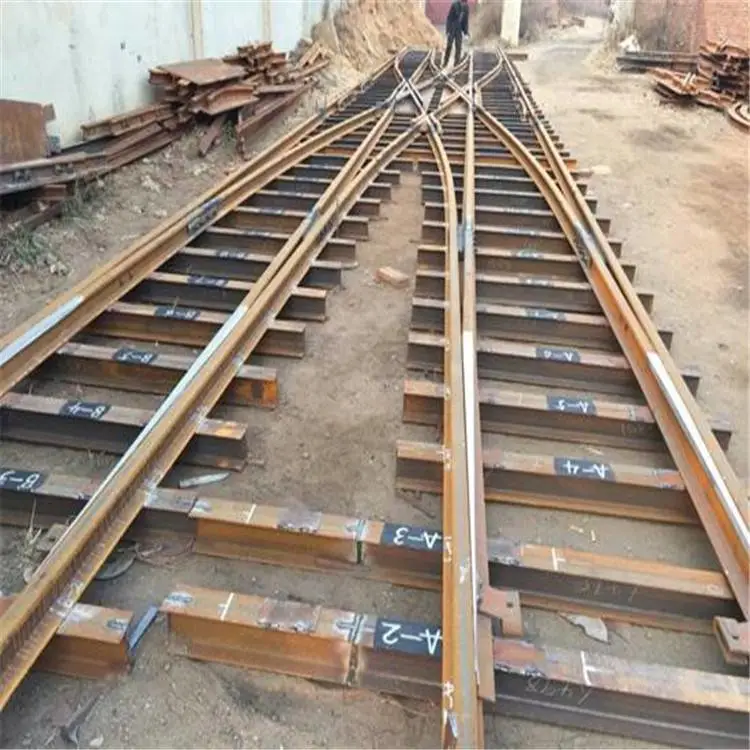

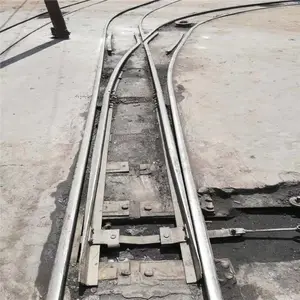

ZDK系列单开道岔产品介绍

ZDK系列单开道岔是一种使机车车辆从一股道道转入另一股道的线路连接设备，通常在车站、编组站大量铺设。有了矿用道岔，可以充分发挥线路的通过能力。即使是单线铁路，铺设道岔，修筑一段大于列车长度的叉线，就可以对开煤矿煤车。

单开道岔的特点：由于单开道岔具有数量多、构造复杂、使用寿命短、限制列车速度、行车安全性低、养护维修投入大等特点，与曲线、接头并称为轨道的三大薄弱环节。

ZDK系列单开道岔构造和类型

单开道岔由转辙器、辙岔、护轨及连接部分和岔枕组成。转辙器是用来引导机车车辆由正线转向侧线或由侧线转向正线的转向设备；辙岔及护轨是使机车车辆的车轮由一股钢轨越过另一股钢轨的过渡设备；转辙器和辙岔由连接部分连接。转辙器由一对尖轨、一对基本轨、转辙装置及一些连接零件所组成。转辙装置也称扳道器，由闸座及道岔表示器、拉杆、拐杆等组成，以来操作尖轨的左右摆动以及改变道岔的开通方向。辙岔设置于道岔侧线钢轨与主线钢轨的相交处，护轨设于辙岔的两侧。辙岔由翼轨和叉心组成，翼轨是叉心旁边两根弯折的钢轨，是车轮进出叉心的过渡装置。叉心两工作边的交角，称之为辙叉角，辙叉角的余切值称之为辙叉号。连接部分的作用是连接转辙器和辙岔，他有直股和曲股两部分，直股和普通直线线路一样，曲股一般为圆曲线，也叫导曲线。

1.了解道岔故障情况

首先询问车站值班员故障现象，然后在控制台上操纵道岔试验。

2.登记道岔停用设备

3.判断是道岔室内还是室外的原因

如果是单动道岔，在操动时控制台的电流表有指示，说明动作道岔的电已送至到道岔。如果这时道岔不能操到规定位置，是室外原因。在操动道岔时，如果控制台的电流表没有指示，首先到机械室的室外分线盘测量该道岔有没有电压，如果有电压说明动作道岔的电已送出，是室外故障。

如果是双动道岔，在操动时控制台的电流表动一下就不动了，说明动作道岔的电已送到了一动道岔，故障出在一动道岔以后，是室外故障。

如果道岔定、反位都能操动，就是没有表示。用万用表交流250v档，在分线盘测量X1(或X2）与X3间有无交流110V左右电压，如果有电压，则是室外故障，否则是室内故障。

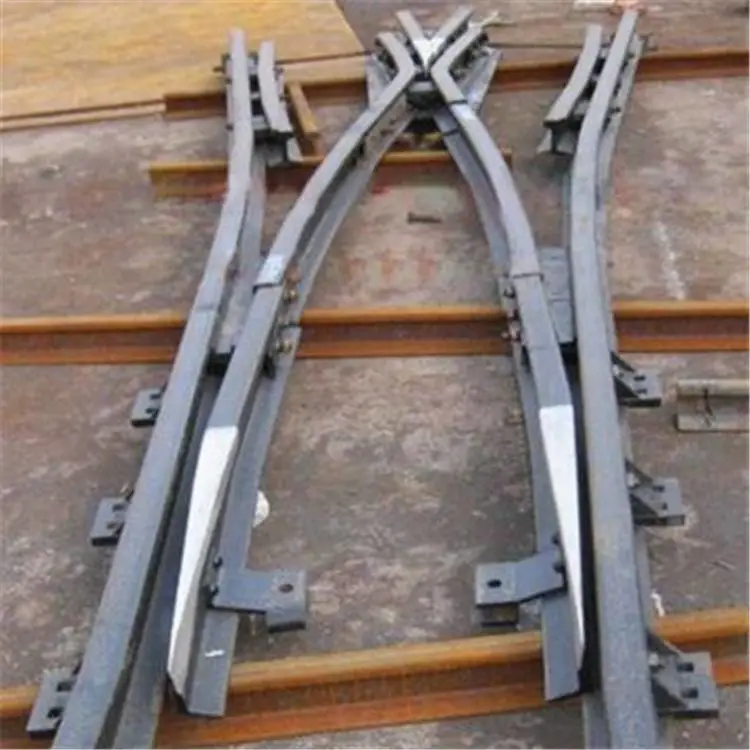

对称道岔是我国煤矿窄轨铁路道岔的一种类型，是窄轨道铁路线路连接的基本设备。对称道岔标准化、系列化对煤矿或其他矿山的设计、建设和生产也是非常重要的。尤尼科对称道岔采用优质钢材，质量***，因钢材价格浮动，道岔具体报价请与业务人员核对。
