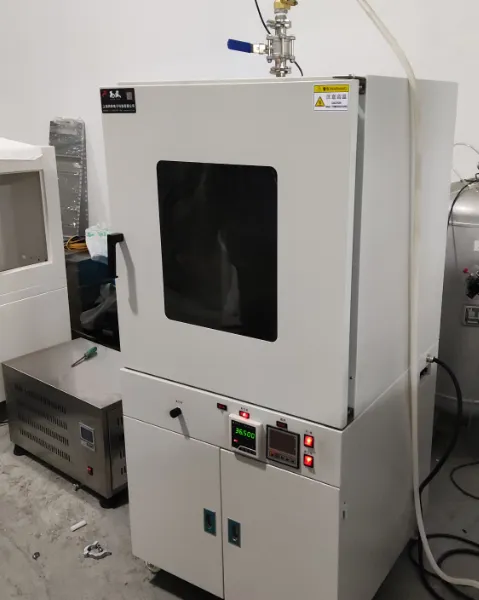

210L真空干燥箱方案（DZF-6210-LA）

客户需求

1、真空度≤100pa，数字显示;

2、真空泵为15L;

3、带冷阱，温度约-20度，并带有贮液槽，槽子上带排液阀，标出槽的容积;

4、加热方式（如四周加热？还是几个面加热和何种加热元件）;

5、箱体顶部中央部位加装输油管（直径大约6~8mm，材质铜或不锈钢），进入箱体内长约50mm，管路带电磁阀和调节阀;

6.     箱体底板承重>15千克.

一、  产品结构

真空干燥箱由4个部分组成，真空箱体，冷凝系统，真空泵，真空管路。

1、真空箱体

1.1  长方体工作室，使有效容积得到充分利用；

1.2  钢化、防弹双层玻璃门观察工作室内物体，一目了然，

1.3  箱体闭合松紧能调节，整体成型的硅橡胶门封圈，确保箱内高真空度；

1.4  工作室采用优质304不锈钢，确保产品耐用。

2、冷凝系统

2.1  全不锈钢结构，确保长期使用不生锈。

2.2  KF接口，波纹管接入，不影响整个设备的真空度

2.2  冷凝温度可达-25℃，收集容积：5L

3、真空泵

可根据要求搭配真空油泵，干式螺杆真空泵。

4、真空管路

   全部使用不锈钢波纹管，接口采用不锈钢KF40或者KF25,

   防止生锈，老化。

二、真空干燥箱主要参数

温度范围：室温+10~200℃

温度波动度：0.5℃

加热方式：外加热

升温速度：2-3℃/分钟

极限真空度：小于50pa（空载情况）

真空显示：数显真空表（带自动抽真空系统）

内胆尺寸：560*640*600mm

内胆材料：304不锈钢

外箱尺寸：720*820*1750mm（参考尺寸）

外箱材料：钣金喷塑

电源：380V,50HZ

总功率：5KW(暂估)

密封圈：硅胶可活动密封圈

三、温度系统

加热管采用U型翅片加热管，温度均匀性更好；

微电脑智能控温仪，具有设定，测定温度双数字显示和 PID 自整定功能，控温***，可靠。

四、自动抽真空系统

采用全量程的皮拉尼真空计，量程范围（0~99.99kp），数显真空表，可根据工艺要求设定一个真空数值，当偏离一定范围，自动开启真空泵，再抽回到设定值，比如我们设定100Pa，当真空箱里随着水蒸气的蒸发，压力变化到150pa或者200pa,真空泵再开启，抽回到100pa再停止，由于各种产品的含水量不一样，所以仪器工作的前期，压力范围稍微偏离大一点，经过一定时间后，逐渐靠近设定值或者设定值再减少。

五、真空泵和油污过滤冷凝系统

1、搭配15L/S的双极直联旋片式真空泵；（可选50立方/小时的干式螺杆泵）

2、采用精密油污过滤器先过滤真空箱内抽出的水蒸气和变压器油；

3、专用冷凝器，容积：5L,温度可达-25℃。

六、密封圈

    真空箱密封圈本身属于一个耗材，高温下容易老化，可以根据要求多备用几根。

七、顶部开孔和抽气孔

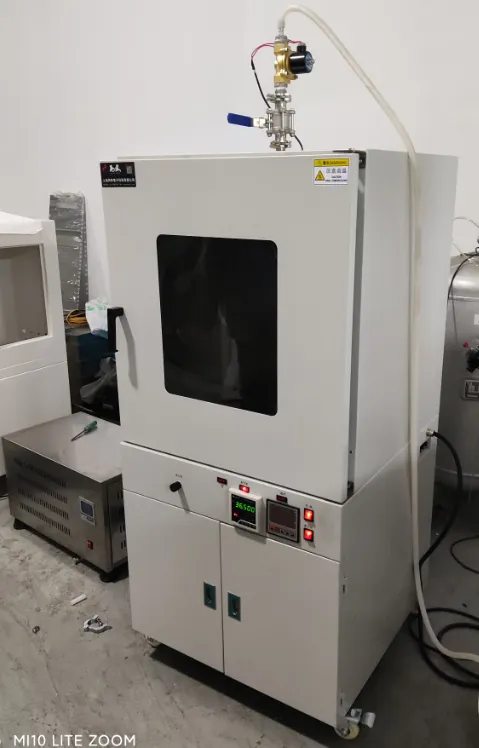

真空箱外顶部开一个孔，加装直径6-8mm不锈钢输油管，长度50mm，带防油的手动球阀可开启关闭。
