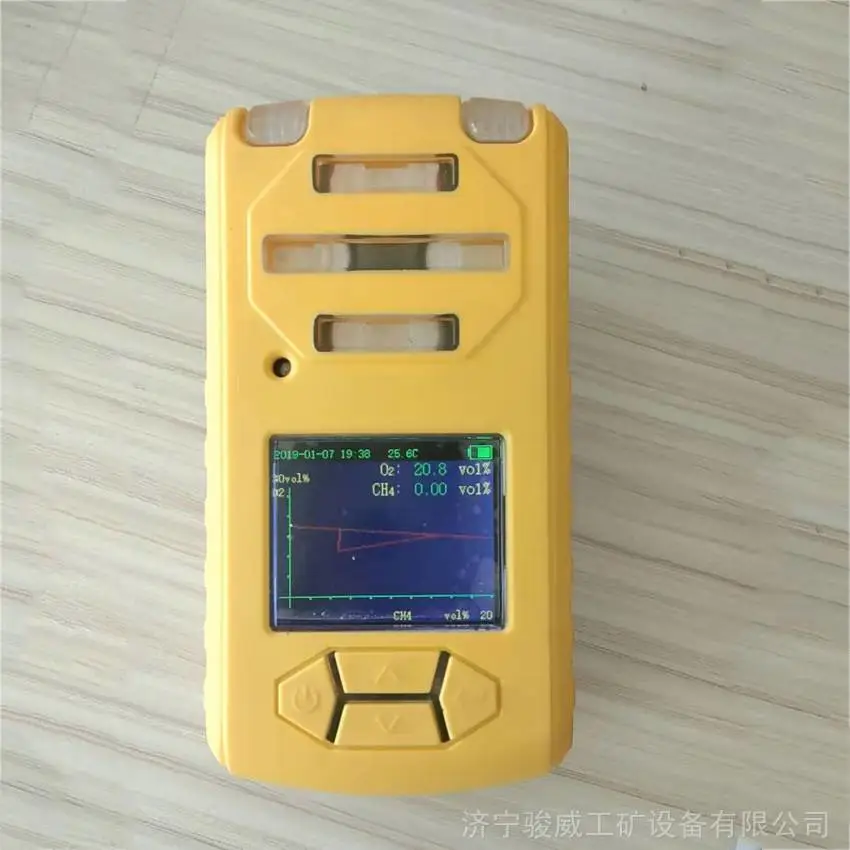

BMK-III便携式煤矿气体可爆性测定仪（爆炸三角） 测爆仪

***BMK-III型便携式煤矿气体可爆性测定仪，是煤矿井下使用的矿用本质型仪器，

主要技术参数：

1、甲烷测量范围：0~ 100％CH4

2、氧气测量范围：0~ 30％

3、一氧化碳测量范围：0~ 2000ppm

传感器寿命：

O2传感器寿命：大于两年半（工作寿命）

CO传感器寿命：大于两年半（工作寿命）

英国DYNAMENT非色散红外CH4传感器，寿命大于5年

产品优势：

◆全新第三代         ◆传感器寿命长

测量范围大      ◆高分辨率液晶显示屏

工作原理：

BMK—Ⅲ型便携式煤矿气体可爆性测定仪进行检测时，由取样器抽取气样，通过O2、CH4、CO传感元件检测产生电信号，经电路进行放大后由模拟开关对检测信号进行选通，对模拟信号经A／D转换，将模拟量转换成数字信号送到ARM处理器，由处理器经所接收的数据由软件运算程序进行数据处理，消除非线性因素，进行温度补偿，以校正值在液晶显示屏上显示出O2、CH4、CO浓度值，并在液晶显示屏上显示爆炸三角形及气体组份的坐标点位置，当临近或设定报警值时发出声光报警图形报警。

爆炸三角形：

***测报仪用于矿山井下，由救护队员、消防人员及事故处理人员携带进入火灾区或事故现场，监测作业环境是否存在爆炸危险性，以及作业环境中一氧化碳含量是否超标，对人员的生命是否造成威胁。矿井空气是由地面输送到井下的，地面大气中氧含量为一常数，即20．93％，煤矿井下氧气含量的变化是受井下环境中其它气体混入而造成的。如混入5％的CH4则02含量就会按大气的混合比降低1％。

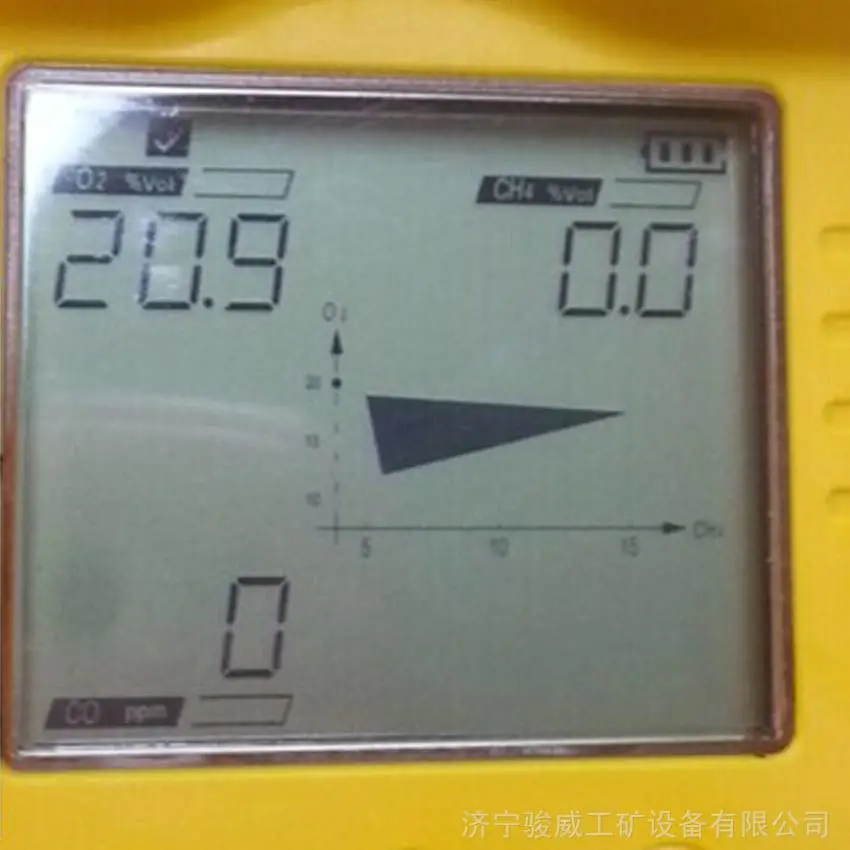

煤矿中可燃气体，混合在空气中具有爆炸性，爆炸下限CH4为5%，O2为19.88%,即图中的A点;上限CH4为15%,O2为17．79％，即图中B点；临界点C即CH4为5.18％，O2为9．47％。将A、B、C这三个坐标点连线就构成“爆炸三角形”的图形，如下图所示。根据检测所得数据，计算出CH4及02的坐标点在“爆炸三角形”的位置，在仪器显示屏上可直接观察到气体组份在“爆炸三角形’.
