改性环氧树脂修补砂浆 环氧树脂胶泥：

      环氧修补砂浆是一种既具有高分子材料的粘接性，又具有无机材料耐久性的新型混凝土修补砂浆；抗压强度高，固化迅速，粘接性能好； 有很好的保水性能和抗裂性、高耐碱性、耐紫外线；操作简便，可潮湿基层施工，健康环保。使施工步骤变得简单、方便，耐久性与混凝土同步，缩短工期，可确保经济性。

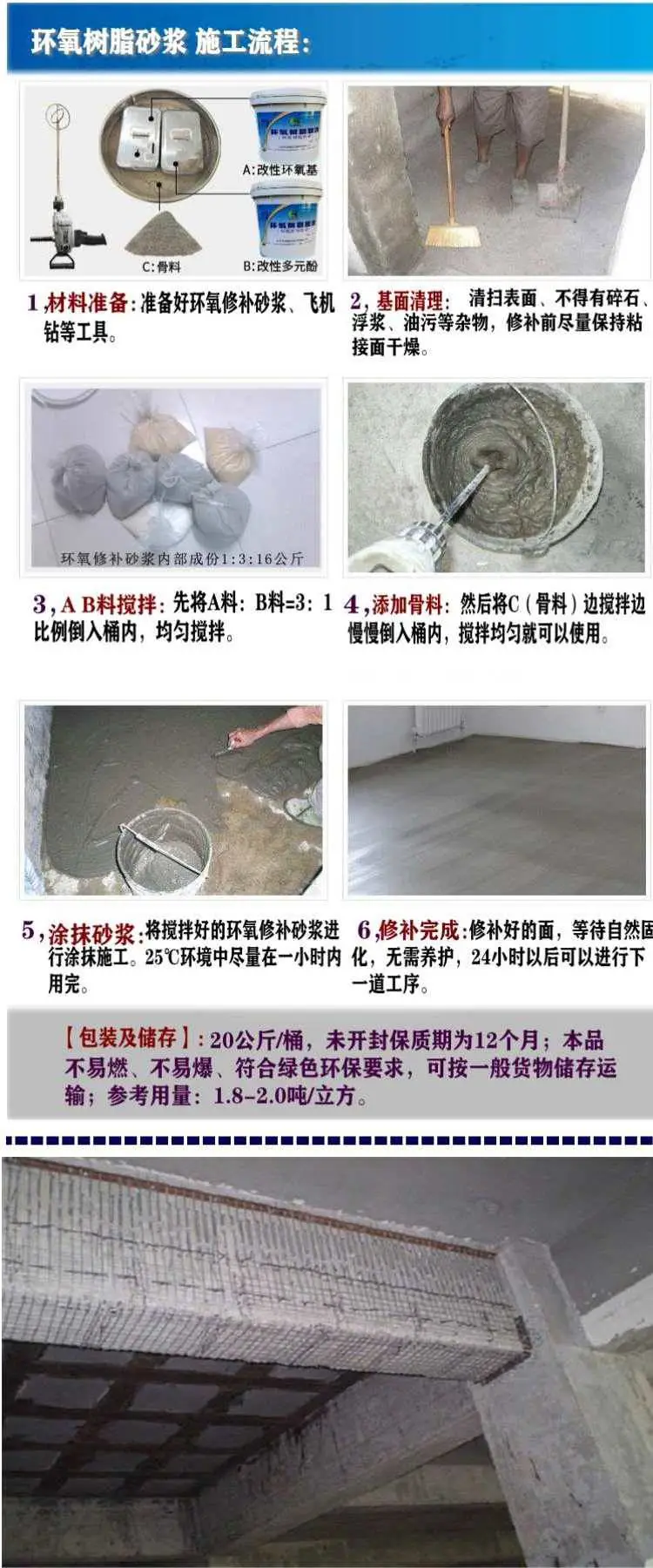

使用范围：

1、混凝土结构中破损的构件、梁、板、柱、楼梯等部位的修补，混凝土结构的空洞、蜂窝、破损、剥落、露筋等表面损伤部分的修复，以恢复混凝土结构良好的使用性能。

2、建筑物使用高强不锈钢绞线网的抹灰找平保护砂浆，也可作为碳纤维加固找平砂浆。

3、道路、桥梁中混凝土破损部位的修补；

4、机场跑道、高速公路车道及 到破损部位的修补及抢修；

5、工业厂房混凝土地坪破损部位的修补及抢修。

6、因加有多种高分子聚合物改性剂、胶粉及抗裂纤维。因此弘盛瑞达环氧修补砂浆具有良好的施工和易性、粘接性、抗渗性、抗剥落性、抗冻融性、抗碳化性、抗裂性、钢筋阻锈性能并具有高强度等性能。

   丙乳砂浆与老砂浆粘结强度，mpa对老砂浆粘结面处理 普通水泥砂浆 sknbs丙乳砂浆 7湿21水 7湿21干 7湿21水 7湿21干 用砂纸打毛 5.7 1.4 7.9 7.8用bingtong 去油 2.0 0 4.2 2.9 注：表中“7湿21水”表示粘结试件先在潮湿环境养护7d，然后在水中再养护21d；“7湿21干”表示在潮湿环境养护7d，再在干燥环境养护21d 抗裂性指标 性 能 普通水泥砂浆 丙乳水泥砂浆 抗压强度（mpa） 50 44.2 抗拉强度（mpa） 5.5 7.6 抗折强度（mpa） 10.7 16.9 ***引伸率（×10） 228 558~900 抗拉弹性模量×104mpa 2.6 1.65 收缩变形×10-6 1271 536 与老砂浆粘结强度（mpa） 1.4 8.0 与钢板的粘结强度（mpa） 0 0.9~1.6 渗水高度（mm）（1.5mpa水压，恒压24小时） 90 35 磨耗***率%（双园柱园盘耐磨机） 5.38 3.97 快速碳化深度（mm）（20%co2浓度碳化20天） 3.6 0.8 盐水浸渍后氯离子渗透深度（mm） >20 1.0 碳弧灯全气候老化2160小时强度损失（%） 13 14 2天吸水率（%） 12 0.8 抗冻性（快冻循环） / >300 耐老化性能 项 目 龄期35d 龄期108d 龄期 192 d 未老化 未老化 1080h老化 未老化 2160h老化 抗拉强度mpa 普通水泥砂浆 3.47 4.08 2.98 4.52 3.59 丙乳砂浆 3.81 4.82 6.54 7.84 6.64 ***延伸率×10－6 普通水泥砂浆 151 164 116 201 148 丙乳砂浆 433 574 684 588 438 注 ：普通水泥砂浆使用425号 普通硅酸盐水泥 灰***1:（2-2.5）
