金属夏比缺口冲击试验机 微机控制摆锤式冲击试验机

一、 项目简介：

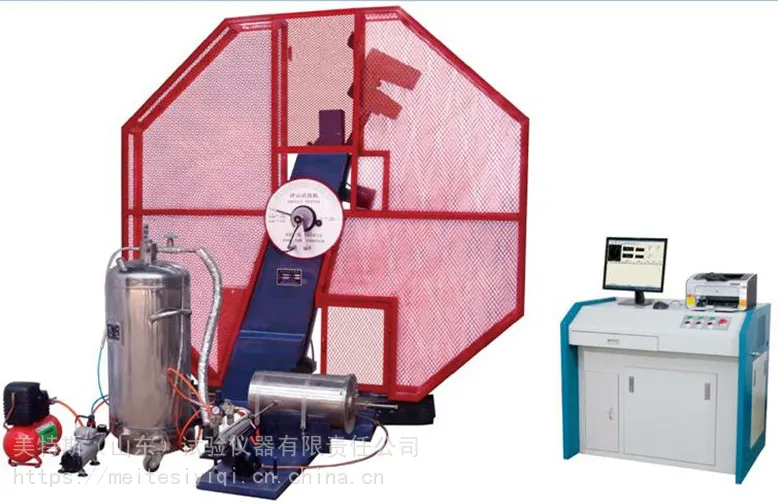

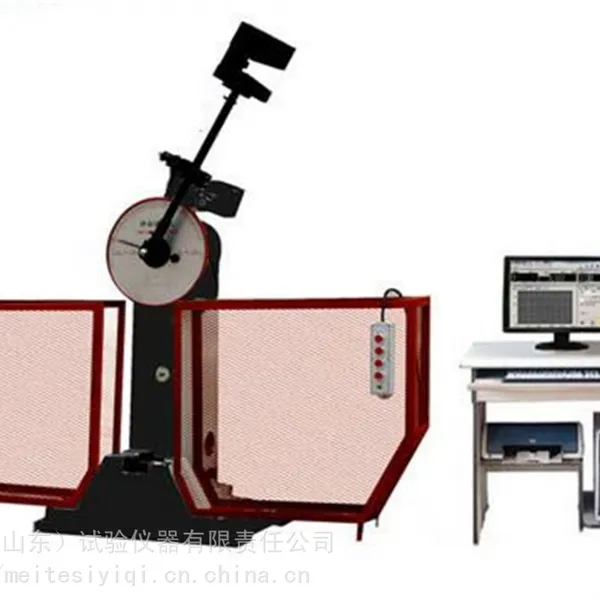

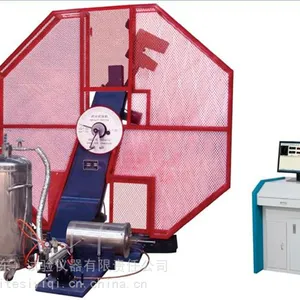

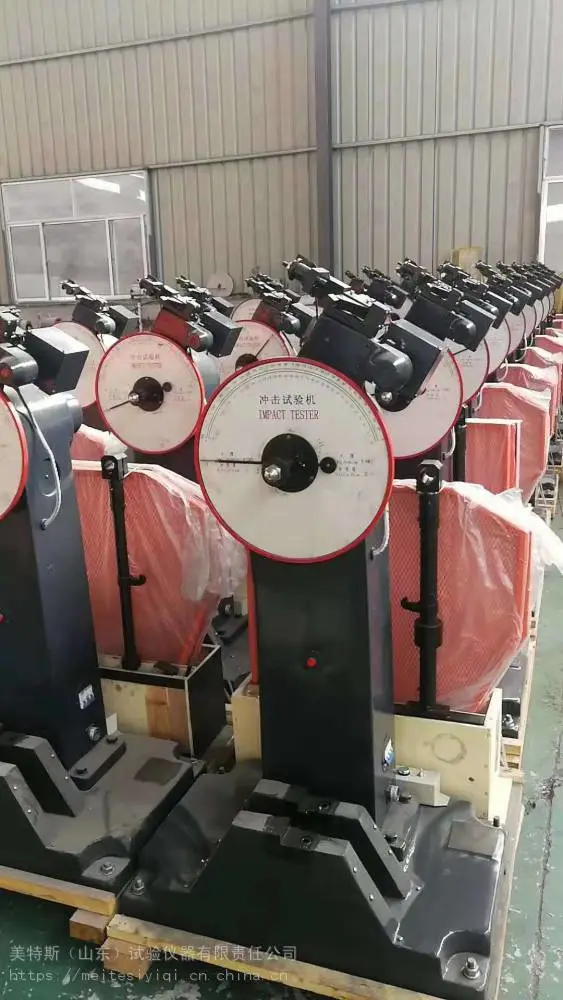

JB-W300B微机控制摆锤式冲击试验机是我公司严格按照GB/T3038—2002?摆锤式冲击试验机的检验?和GB/T229—2020?金属夏比缺口冲击试验方法?开发的一种新产品；是用于测量金属材料在动负荷下抵抗冲击性能的理想的检测仪器。该设备取摆、冲击、放摆等动作均可自动控制、显示方式为双显式：即度盘指针和计算机同时显示，并可批量或逐次打印冲击吸收功和冲击韧性等试验结果，结构紧凑、操作简单。设备冲击能量为300J、并配有150J摆锤一个。

二．方案描述：

    该设备的工作原理是运用高精度的光电编码器和带专用测控、计算软件的计算机通过检测摆锤冲击前与冲击后的位能之差来检测冲击吸收功、材料的冲击韧性。显示方式为双显式：即度盘指针和计算机同时显示。计算机既可以显示冲击吸收功、冲击韧性、又可以进行试验数据自动处理、自动生成试验报告，取摆、退销、冲击、放摆等动作动作控制既可以由手控盒手动控制，也可以利用计算机程序由鼠标输入自动控制，并可批量或逐次打印试验结果。

     设备采用德国西门子PLC作为下位机控制，品牌电脑作为上位机控制，上位机程序采用VB编程，RS232通讯方式，完成上下位机的数据交换和指令传送，充分利用PC机的强大功能进行数据处理，报表处理等。采用内米控高精度的旋转编码器来获取摆锤的实时位置，获得冲击吸收功。具有系统可靠、稳定，数据准确等特点。

I/O扩展口

     金属夏比缺口冲击试验机 微机控制摆锤式冲击试验机                                                                                                                                                                                                                        三．技术指标：

1、冲击能量：                            300J

2、冲击速度：                            5.2m/s

3、摆锤升角：                                150゜

4、主轴至打击中心的距离：                    750mm

5、试样支座跨距：                            40mm

6、试样支座端圆弧半径：                      R1—1.5mm

7、冲击刀圆弧半径：                          R2—2.5mm

8、冲击刀两斜面夹角：                        30?

9、冲击刀厚度：                              16mm

10、最小分辨力：                             0.1J

11、主机电源：                               50Hz  380V 250W

12、设备重量                                 约480Kg

13、电机功率                                 180W

四、主要配置：

1、主机

a)高精度光电编码器                                     1套

b)联想17寸液晶电脑                                    1套

C)HPA4喷墨打印机                                       1套

D)进口西门子PLC可编程控制器                            1套

E)专业测控软件                                          1套

2、300J、150J摆锤各一套                                 1套

3、跨距调整样板、和试样对中块                         各1套

4、其它：试验机使用说明书、合格证  、 装箱单。        各1套
