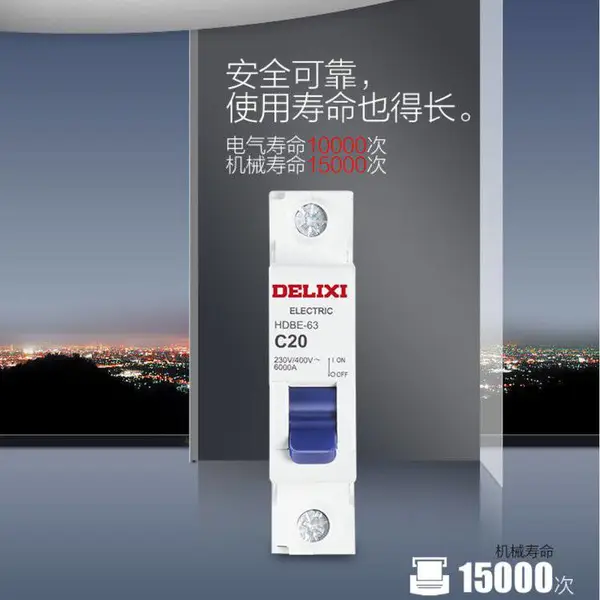

供应（DELIXI ）德力西电气 DZ47sN5C20小型 1P+N 20A标准断路器升级上市

德力西开关特性如下

1短路保护

2过载保护

3隔离功能

4漏电保护功能

5过压保护功能

安装方式

远程指示附件

OF辅助触头

外接电路，指示断路器的合、分状态

辅助触头的基本形式：一常开，一常闭

接线能力：1-2.5mm2导线

SD报警触头

断路器故障脱扣时发出信号

前面板上有机械指示，可指示故障脱扣

辅助触头的基本形式：一常开，一常闭

接线能力：1-2.5mm2导线

MV过压脱扣器

对线路过电压故障进行保护

当脱扣器两端电压上升至额定范围时，触发与之拼装的断路器脱扣

前面板上有故障脱扣指示，指示件弹起，为过电压脱扣

额定工作脱扣过电压 ：280(1±5%)V AC

接线能力 ：1-2.5mm2

MN欠压脱扣器

对线路欠电压故障进行保护

当脱扣器两端电压下降至额定范围时，触发与之拼装的断路器脱扣

前面板上有故障脱扣指示，指示件弹起，为欠电压脱扣

额定工作脱扣欠电压 ：161(1±5%）V AC，欠电压保护区间为(35%～70%)Ue

接线能力 ：1-2.5mm2

MVMN过欠压脱扣器

对线路过电压和欠电压等故障进行保护

当脱扣器两端电压上升或下降至额定范围时，触发与之拼装的断路器脱扣

前面板上有故障脱扣指示，指示件弹起，为过电压或欠电压脱扣

额定工作脱扣过电压 ：280（1±5%）V AC，额定工作脱扣欠电压 ：161（1±5%）V AC，

欠电压保护区间为(35%～70%)Ue

接线能力 ：1-2.5mm2

附件

附件

1、断路器本体

2、MNMN过欠压脱扣器，MN欠压脱扣器和MV过压脱扣器

3、MX+OF分励脱扣器

4、OF辅助触头

5、SD报警触头

6、梳状母排

1、附件免工具安装，安装位置在断路器的左侧。

2、附件拼装总宽54mm内，从左至右的顺序及数量:OF,SD ( 3 max.) +MO,MV,MN,MVMN(2 max.)
