一、工作原理

ZW7-40.5/1250户外高压真空断路器用于交流50HZ、电压40.5KV的户外高压电器设备。附装弹簧操动结构或电磁操动结构，可以远控电动分、合闸，也可就地手动储能，手动分、合闸。设计性能符合GB1984-89《交流高压断路器》***的要求。并满足IEC－56《交流高压断路器》国际电工委员会标准的要求。

该系列户外高压真空断路器总体结构为瓷瓶支柱式；上瓷瓶内装真空灭弧室，下瓷瓶为支柱瓷瓶。适用于频繁操作的场所。并具有密封性好、***、耐高压、不燃烧、无爆炸、使用寿命长、安装维护方便等优点，主要用于户外35KV输变电系统的控制与保护，也可适用于城、乡电网及工矿企业的正常操作与短路保护之用。

二、主要特点

1、瓷柱式结构，防水型传动箱，新型的真空灭弧室；

2、2-3只电流互感器，每相四个线圈，根据用户需要选择变化；

3、可配CD10电磁机构或CT19弹簧机构；

4、开断性能好，可靠性高寿命长，维护工作量小；

5、无油化、无气化、经济环保；

6、外绝缘修正后现运行海拔2700mm，可定做高原型。

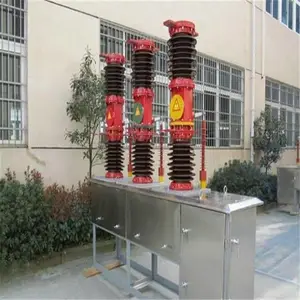

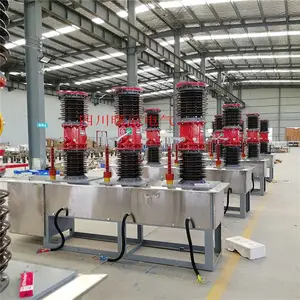

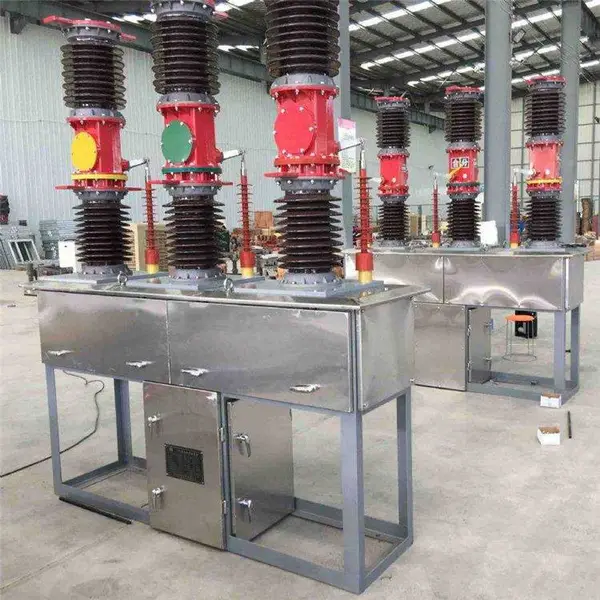

曙辰电气ZW7生产实物图：

三、使用环境

1、周围空气温度：上限+40℃，下限-40℃；

2、海拔：≤2000m(若海拔增高，则额定绝缘水平相应提高)；

3、风压：不超过700Pa(相当于风速34m/s)；

4、地震烈度：不超过8度；

5、污秽等级：Ⅳ级；

6、日温差：不超过25℃；

7、相对湿度：日平均不大于95%，月平均不大于90%；

8、无易燃、爆炸危险、化学腐蚀及剧烈振动的场所。

该真空断路器主要型号：ZW7-40.5/1250A、ZW7-40.5/1600、ZW7－40.5/2000

四、型号及含义

五、主要技术参数

六、外形及安装尺寸图

本产品可内配LZZBJ4-40.5型电流互感器。

电流互感器为穿心浇注式，安装在下瓷瓶内，在电流互感器和下瓷瓶内也用绝缘硅酯填充，用来解决绝缘及凝露问题。断路器zui多可装三只电流互感器，每只电流互感器zui多可包括四个线圈，其中两个用于测量，两个用于保护。电流变比可根据用户要求选择100～2000/5等。电流互感器精度高，输出容量大等特点。

本厂可根据用户需求，设计制造特殊CT，如准确级为10P20、5P20级或0.2S级、0.1级；额定负载阻抗加大；额定二次电流为1A等，各种具体技术参数可通过协商解决。
