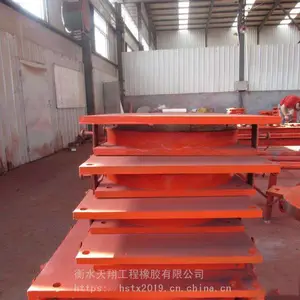

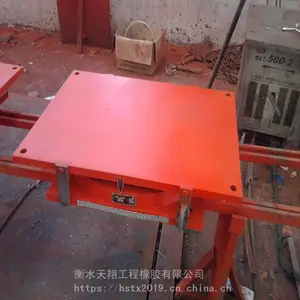

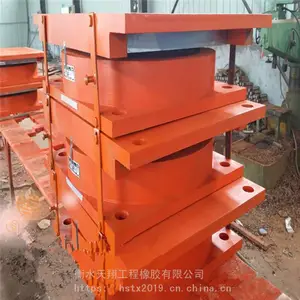

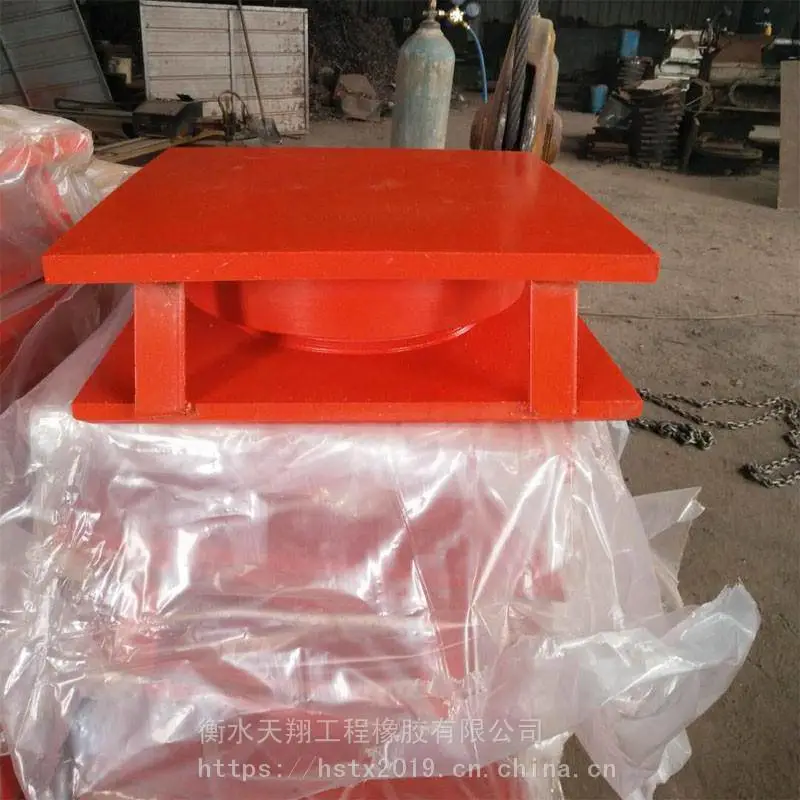

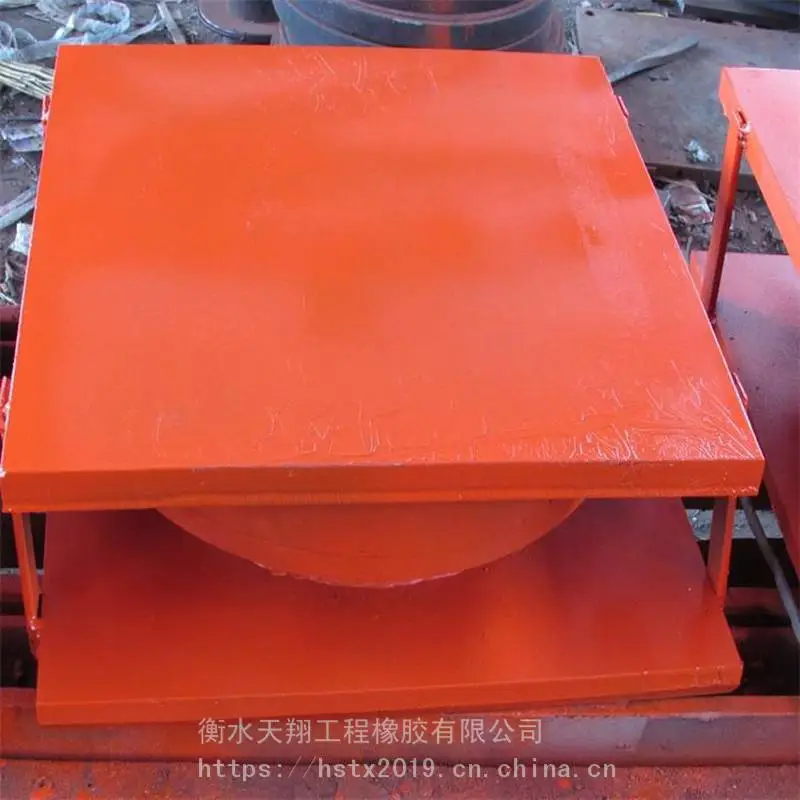

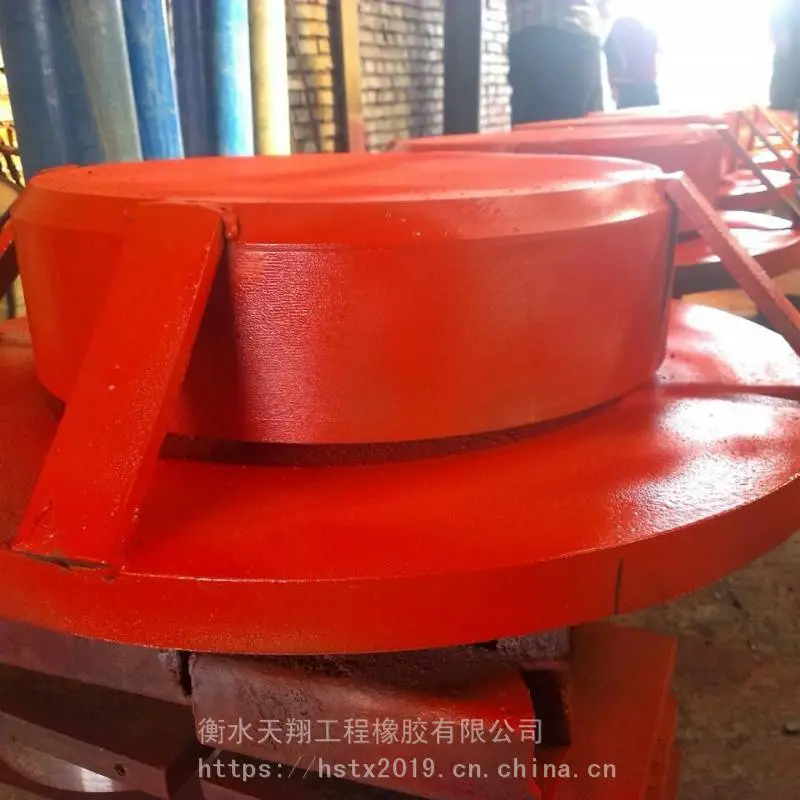

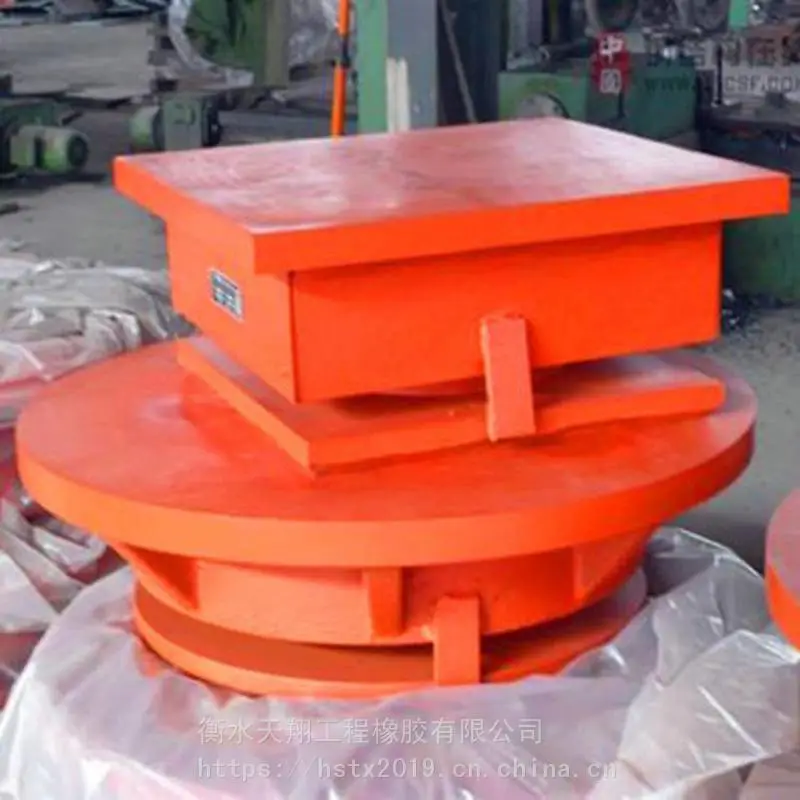

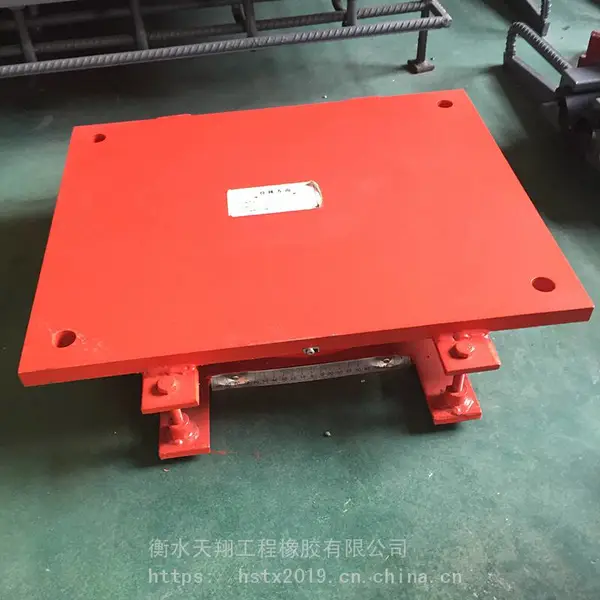

QPZ球型橡胶支座/球型钢支座是由上座板、下座板、凸形中间板及两块不同形状的聚四氟乙烯板组成。下座板中间为一凹形球面，同凸形中间板相对应，两者之间衬有一弧形四氟板，通过球面与之滑动来满足梁端的转动；上座板上的不锈钢板与中间钢板上的另一四氟板组成滑动面，完成梁体因温差诸因素产生的伸缩位移。

       QPZ球型橡胶支座/球型钢支座传力好，各向转动性能好，不仅具备盆式橡胶支座承载能力大、水平位移大的特点，而且能适应大转角的需要，适用于宽桥、曲线桥。由于承压部件不使用橡胶件，不存在橡胶低温脆性等影响，因此特别适用于低温地区。

QPZ球型橡胶支座/球型钢支座主要技术指标：

    1.竖向承载力

          QZ（2009）型盆式橡胶支座竖向承载力（即支座反力，单位MN）分33级，即0.4、0.5、0.6、0.8、1、1.5、2、2.5、 3、3.5、4、5、6、7、8、 9、10、 12.5、 15、17.5、20、22.5、25、 27.5、30、 32.5、35、37.5、40、45、50、55 和60。

      在竖向设计荷载作用下，支座压缩变形值不大于支座总高度的2%，盆环上口径向变形不大于盆环外径的0.5%，支座残余变形不超过总变形量的5%。

    2.水平承载力

         本标准系列中，固定支座在各方向和单向活动支座非滑移方向的水平承载力均不小于支座竖向承载力的10%。减震型支座水平承载力不小于支座竖向承载力的20%。

    3.转角

         支座转动角度不小于0.02rad。

    4. 摩阻系数

         加5201硅脂润滑后，常温型活动支座设计摩阻系数取0.03。

QPZ球型橡胶支座/球型钢支座支座安装：

    1、 QPZ球型橡胶支座/球型钢支座的安装方案、连接形式应与结构设计人员具体商定，以使上、下部结构与支座的连接和功能发挥。

    2、 下部钢筋砼柱的标号不得低于C40级。

    3、 柱内配筋应参考本支座设计时的研究分析结果，即在自柱顶沿柱轴线方向柱脚方向的0.25b至0.6b的高度范围内（b为柱截面宽度），增大水平箍筋截面的配置，其增加量依承载力分析结果确定。

    4、 活动支座根据设计需要在上支座板与滑板之间设置偏值。

    5、 支座和预埋钢板的连接若采用焊接时，要采取降温措施，或对边断续焊的方法，防止支座钢件过热而损坏聚四氟乙烯板，橡胶密封圈和5201硅脂。

    6、 安装前应使下部结构的标高和水平度满足设计要求。支座四角高差不大于1㎜。

    7、 支座中心线应与主梁中心线及下部结构安装线重合。

    8、 支座安装就位后，底板与预埋钢板焊接符合设计要求。待梁体施工完毕后，应立即拆除临时连接件。

    9、 支座安装时必须将上支座板与下支座板的连接件安装好，待支座安装就位完成后拆除，并立即安装上防尘罩（防尘罩为橡胶板，同现场施工单位负责安装）。
