一、概述：

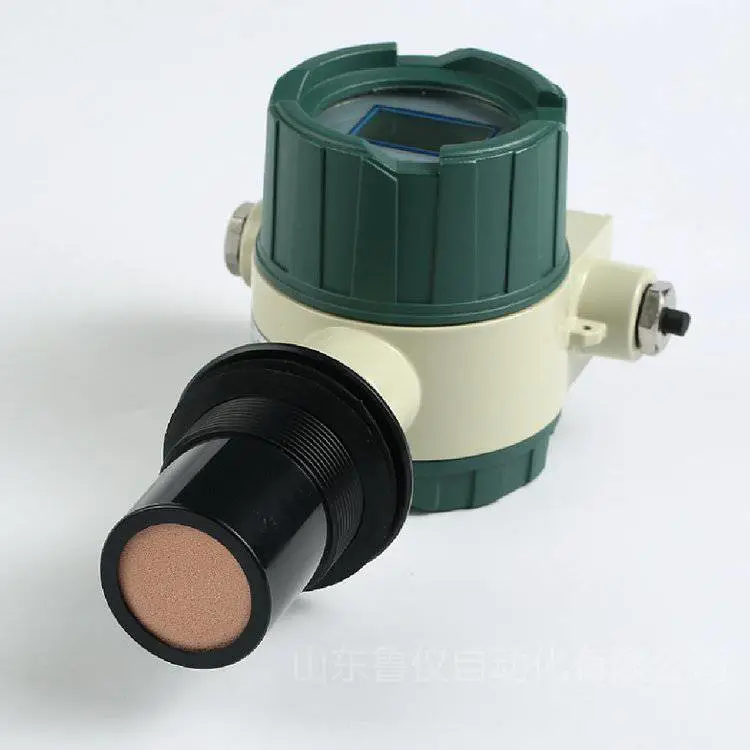

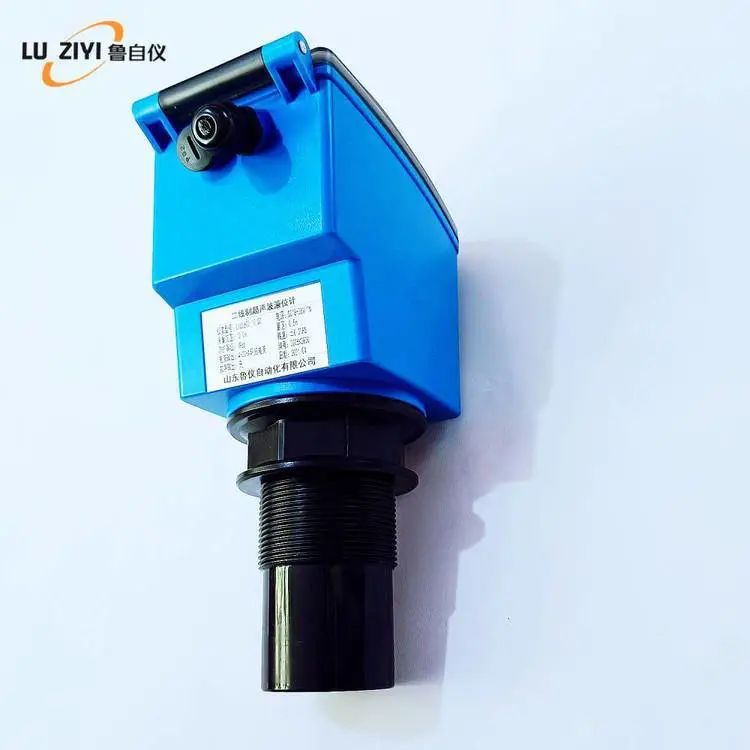

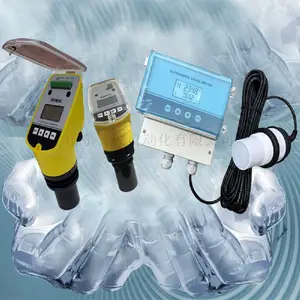

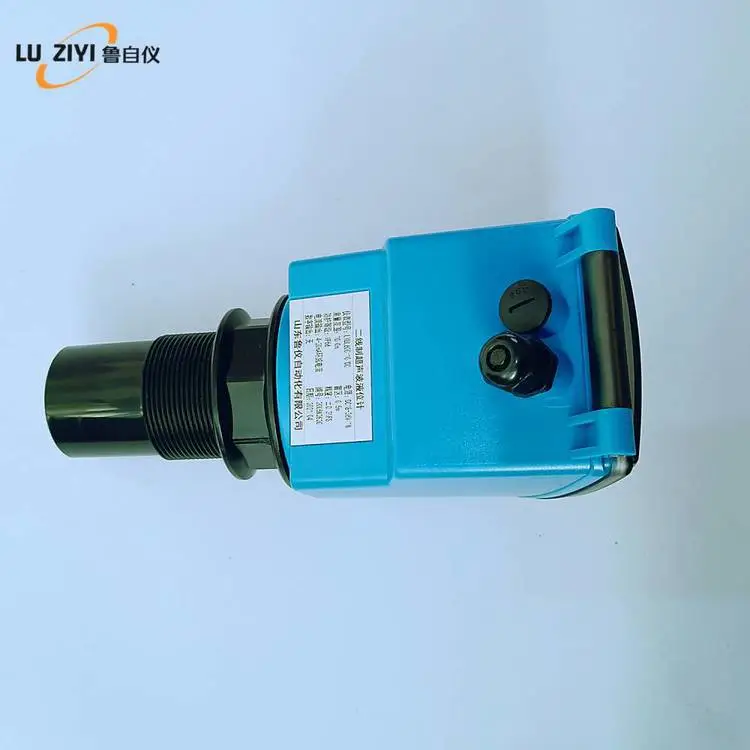

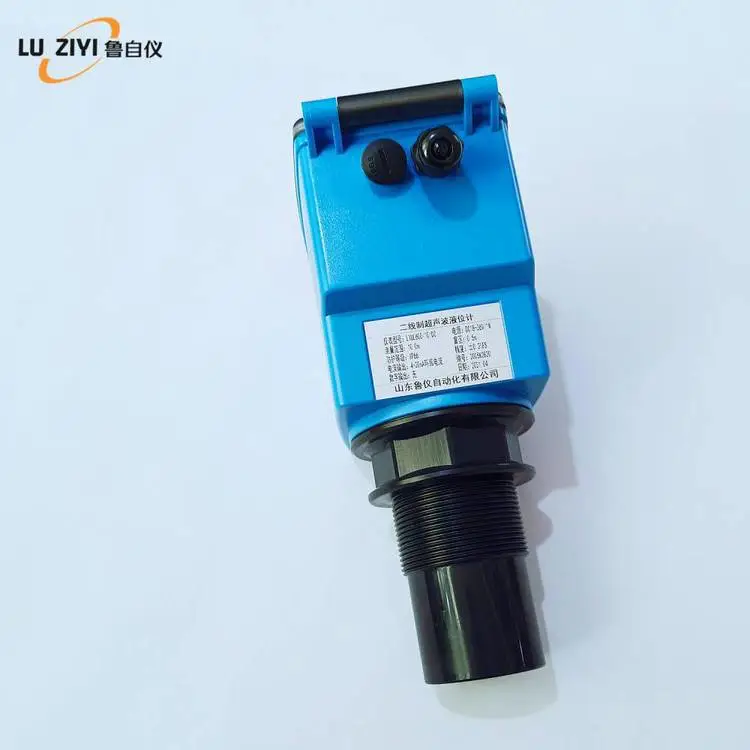

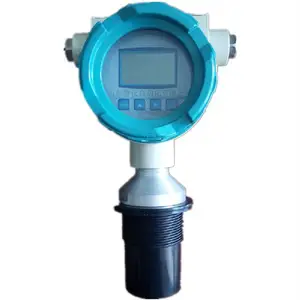

山东鲁仪LYUL系列超声波液位计拥有全（新）的信号处理技术，具有安全、清洁、精度高、寿命长、稳定可（靠）、安装维护方便、读数简捷等特点，广（泛）应用于石油、化工、水处理、水利、钢铁、煤矿、电力以及食品加工等行业，适用酸、碱、盐、防腐、高温、防爆等各种领域。可通过4~20mA 或 RS485（自定义协议或 Modbus 协议）与各品牌 PLC 系统或二次控制系统连接，为工业的自动化运行提供实时的液位数据。

二、特点：

稳定可（靠）：我们在电路设计时从电源部分起就选用高质量的模块、关键元器件的采购选择高稳定可（靠）的器件，完全可以直接替代国外进口仪表。

软件技术：声波智能技术软件可进行智能化回波分析，无需任何调试及其它的特殊步骤，具有动态思维、动态分析的功能。

精度高：我拥有的声波智能技术，使超声波液位计的精度大大提高，液位精度达到±0.3％，具有较强的现场抗干扰功能。

故障率低、易安装、易维护：本仪器是一种非接触式仪表，不跟液体直接接触，因此故障率较低。仪表提供多种安装方式并完全可以通过说明书进行仪表标定。

多种防护：仪表的防护等级达到 IP65；电路部分分别有隔离保护功能，以防止短路，雷击等破坏整套仪表。

三、技术指标：

量程：0-15m(大量程可定制，盲区：0.35m～0.5m）；

测距精度：0.5%；

供电电压：DC12V、DC24V/AC220V 防雷装置内置；

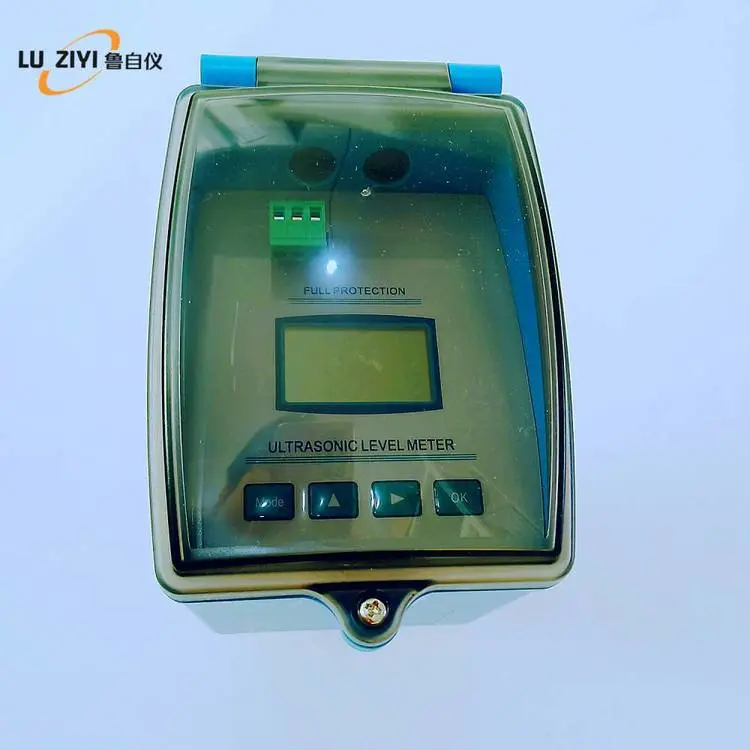

主机显示：LCD 显示(分辨率 1mm);

模拟输出：4～20mA(选配 1-4 路继电器输出)；

传感器耐压：<0.1mpa;ip65;

数字输出：RS485、Modbus 协议或定制协议；

环境温度：-40℃ ～ 80℃；

四、仪器安装：

1.仪表外形尺寸：仪表尺寸或传感器尺寸会根据型号的不同而有所改变，若有不同会预先告知。

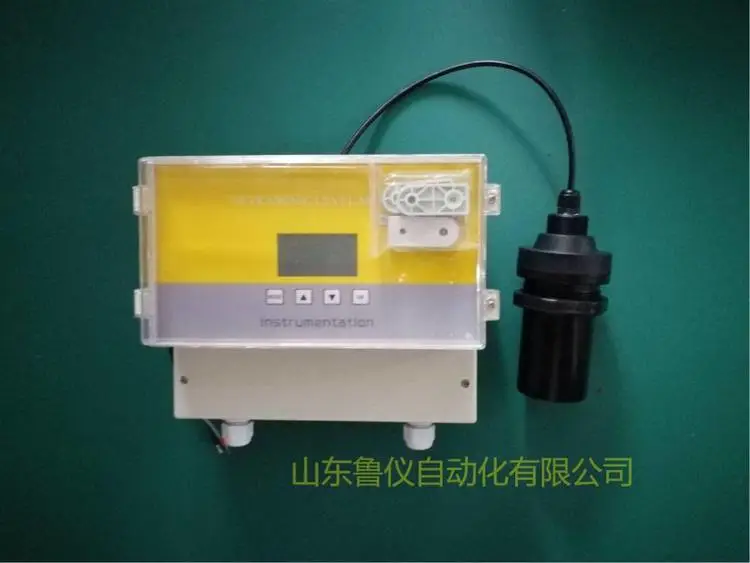

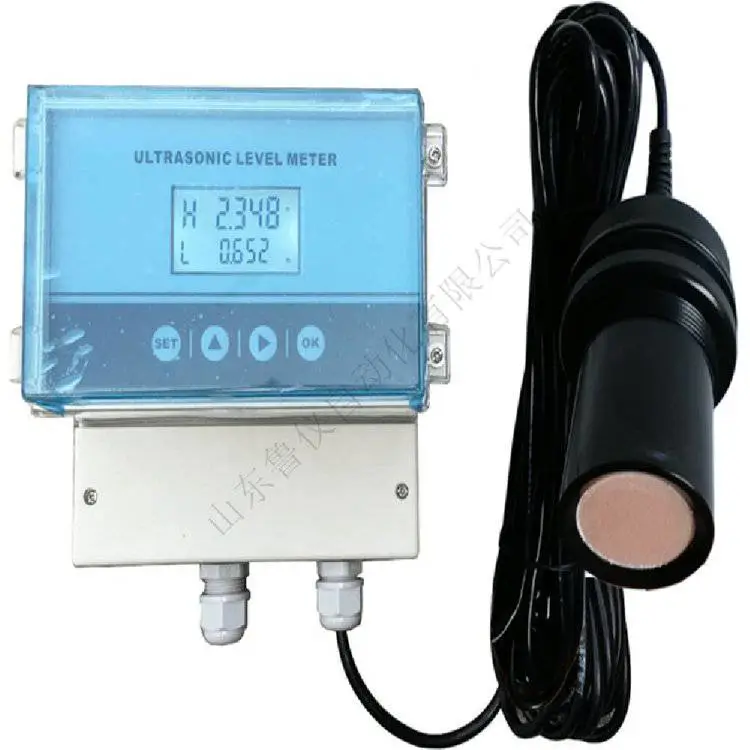

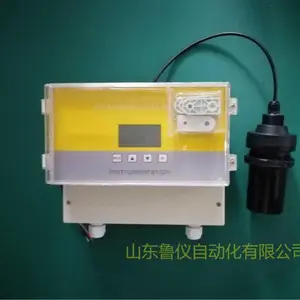

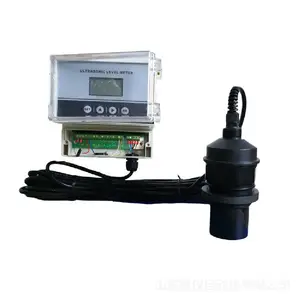

2.分体型主机安装方式：室内安装：可直接固定在墙上，壁挂式安装。

室外安装：需要加配不锈钢防护箱子。

传感器安装方式：

支架安装：在被测液体上方水平固定 L 型支架，用螺丝将液位仪固定在支架上。

法兰安装：安装时，先将法兰固定在铁板或盲板上，然后将仪表固定在法兰上。

3.仪表安装原则：

A.换能器发射面到（zui）低液位的距离，应小于选购仪表的量程。

B.换能器发射面到液位的距离，应大于选购仪表的盲区。

C.换能器的发射面应该与液体表面保持平行。

D.换能器的安装位置应尽量避开正下方进、出液口等液面有剧烈波动的位置。

E.若池壁或罐壁不光滑，仪表需离开池壁或罐壁 0.5m 以上。

F.若换能器发射面到液位的距离小于选购仪表的盲区，需加装延伸管，延伸管需和液面垂直，内壁要保持光滑。

4.安装注意事项

A.仪表外壳需与大地可靠相连。

B.电线、电缆保护管，要注意防止积水过多。

C.仪表虽然自身带有防雷器件，但在多雷地区使用时，在仪表的进出线端另外安装专（用）的防雷装置。

D.仪表在特别炎热、寒冷的地方使用，即周围环境温度有可能超出或低于仪表正常使用环境温度时，需对本仪表加设防高、低温装置，防止仪表提前老化，影响正常使用。
