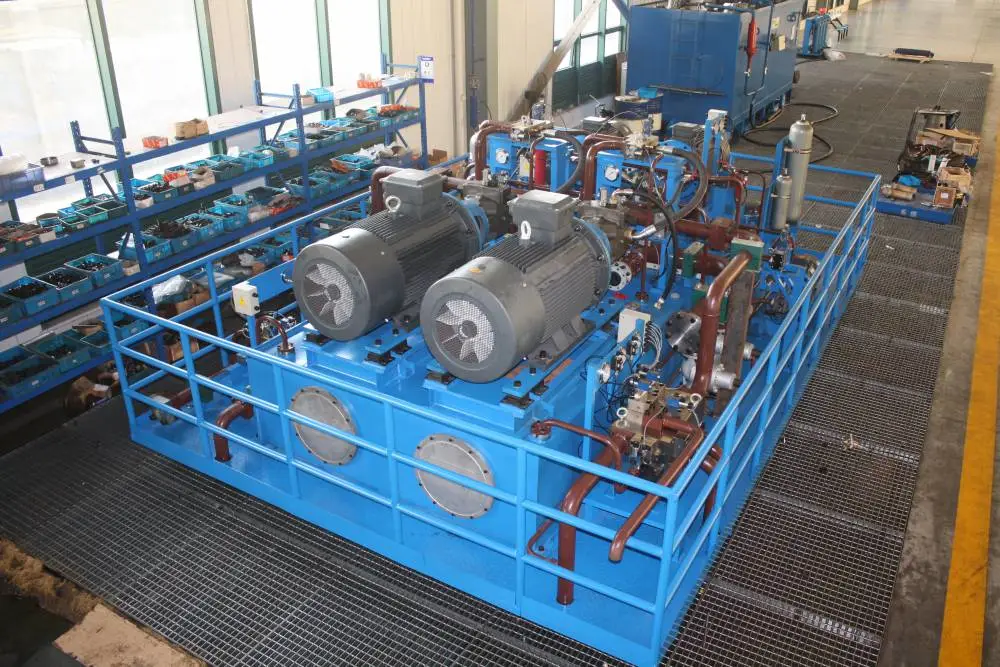

组成部分

一个完整的液压系统由五个部分组成，即动力元件、执行元件、控制元件、辅助元件（附件）和液压油。

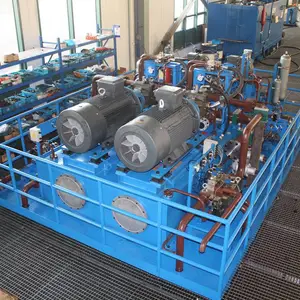

动力元件

动力元件的作用是将原动机的机械能转换成液体的压力能，指液压系统中的油泵，它向整个液压系统提供动力。液压泵的结构形式一般有齿轮泵、叶片泵、柱塞泵和螺杆泵。

液压系统执行元件

执行元件(如液压缸和液压马达)的作用是将液体的压力能转换为机械能，驱动负载作直线往复运动或回转运动。

液压系统控制元件

控制元件(即各种液压阀)在液压系统中控制和调节液体的压力、流量和方向。根据控制功能的不同，液压阀可分为压力控制阀、流量控制阀和方向控制阀。压力控制阀包括溢流阀(安全阀)、减压阀、顺序阀、压力继电器等；流量控制阀包括节流阀、调整阀、分流集流阀等；方向控制阀包括单向阀、液控单向阀、梭阀、换向阀等。根据控制方式不同，液压阀可分为开关式控制阀、定值控制阀和比例控制阀。

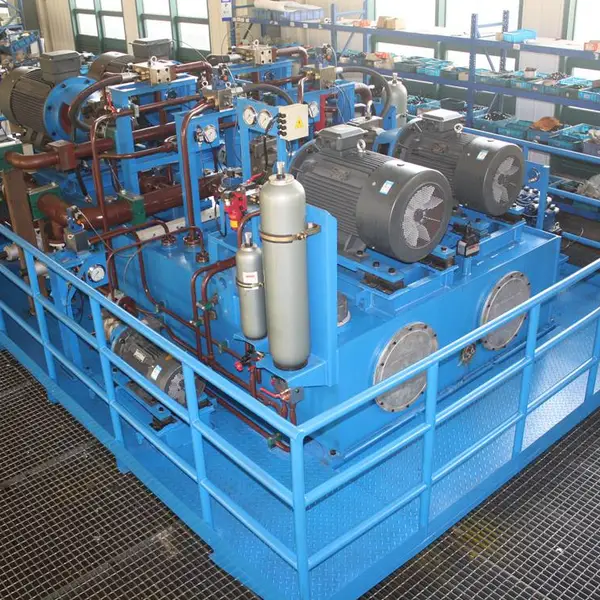

液压系统辅助元件

辅助元件包括油箱、滤油器、冷却器、加热器、蓄能器、油管及管接头、密封圈、快换接头、高压球阀、胶管总成、测压接头、压力表、油位计、油温计等。

液压系统液压油

液压油是液压系统中传递能量的工作介质，有各种矿物油、乳化液和合成型液压油等几大类。

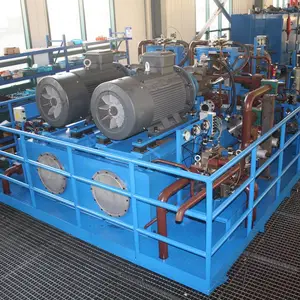

液压系统系统结构

液压系统由信号控制和液压动力两部分组成，信号控制部分用于驱动液压动力部分中的控制阀动作。

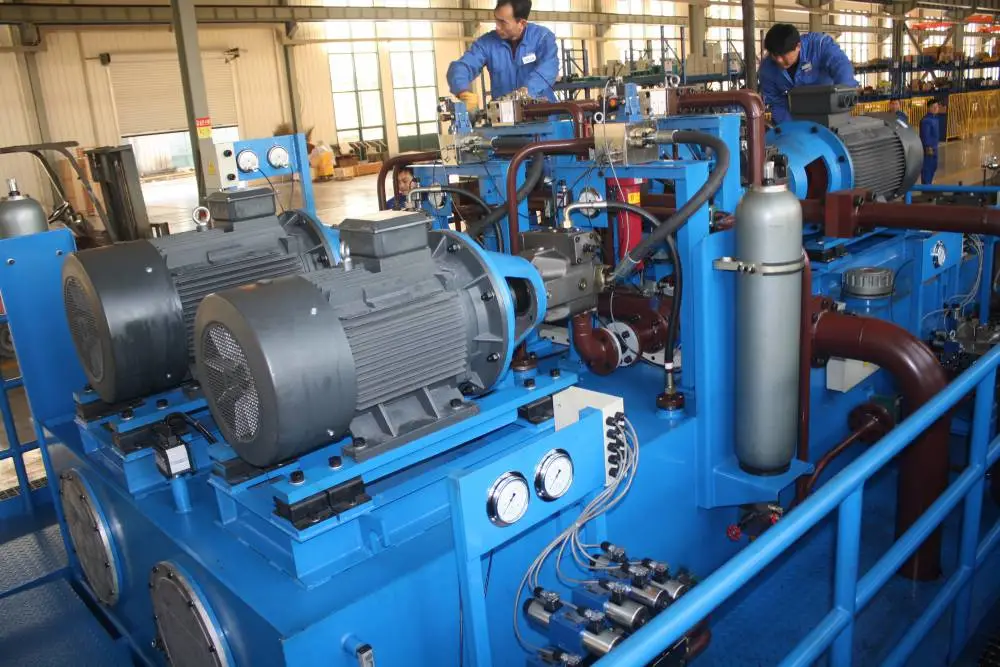

液压动力部分采用回路图方式表示，以表明不同功能元件之间的相互关系。液压源含有液压泵、电动机和液压辅助元件；液压控制部分含有各种控制阀，用于控制工作油液的流量、压力和方向；执行部分含有液压缸或液压马达，其可按实际要求来选择。

在分析和设计实际任务时，一般采用方框图显示设备中实际运行状况。 空心箭头表示信号流，而实心箭头则表示能量流。

基本液压回路中的动作顺序—控制元件（二位四通换向阀）的换向和弹簧复位、执行元件（双作用液压缸）的伸出和回缩以及溢流阀的开启和关闭。 对于执行元件和控制元件，演示文稿都是基于相应回路图符号，这也为介绍回路图符号作了准备。

根据系统工作原理，您可对所有回路依次进行编号。如果***个执行元件编号为0，则与其相关的控制元件标识符则为1。如果与执行元件伸出相对应的元件标识符为偶数，则与执行元件回缩相对应的元件标识符则为奇数。 不仅应对液压回路进行编号，也应对实际设备进行编号，以便发现系统故障。

DIN ***1219-2标准定义了元件的编号组成，其包括下面四个部分：设备编号、回路编号、元件标识符和元件编号。如果整个系统仅有一种设备，则可省略设备编号。

实际中，另一种编号方式就是对液压系统中所有元件进行连续编号，此时，元件编号应该与元件列表中编号相一致。 这种方法特别适用于复杂液压控制系统，每个控制回路都与其系统编号相对应。
