混凝土搅拌罐主要由底架、搅拌筒、传动系统（驱动装置）、液压驱动系统、加水系统、装（进）料及卸出料系统、卸料溜槽、操作平台、操纵系统及防护设备组成。

1.搅拌筒：该车型所采用的搅拌筒形式是一种应用普遍的结构形式，搅拌筒采用梨形结构，其清洗用水和运输过程中视需要补充加入的拌合水，均由搅拌筒头部进料口处注入筒内。

2.传动系统：该搅拌筒的驱动方式为以发动机为动力源，由发动机后端的取力器取力，通过传动轴传递到变量柱塞液压泵，经定量柱塞油马达，再通过减速机带动搅拌筒转动。

3.搅拌筒的进出料系统（装料和卸料机构）：是辅助搅拌筒工作的重要装置。

4.操纵系统：是整个搅拌车的控制部件，操纵面板上开有“工字形”槽，是操纵杆的活动空间；并且后半部的槽上开有限位孔，用来固定操纵杆的位置。该操纵系统通过汽车尾部的左右两个操纵杆来控制搅拌筒的正、反转和转速，从而来完成进出料以及搅拌动作。

5.供水系统：混凝土搅拌车的供水系统主要用来清洗搅拌装置。该车型的供水系统共有两种型式，一种是离心水泵供水系统；一种是压力水箱供水系统，可供用户选装。

混凝土搅拌运输筒和4.5T自卸车底盘用2号骑马螺栓及垫铁将其连成一体，组成混凝土运输车。它可以依靠自卸车取力器动力带动齿轮油泵、液压马达驱动罐车运转。通过控制杆控制液压元器件，可以实现罐车正常运转，进料，卸料及慢速卸料。

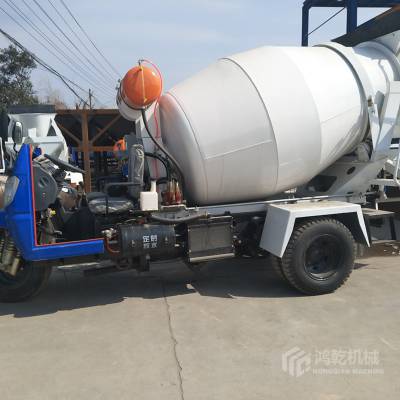

产品实拍

、
