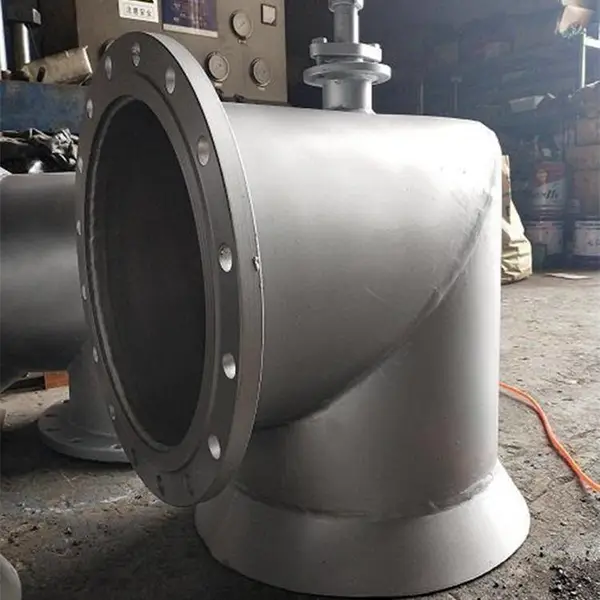

PZ系列矿用配水阀是在原PZ1型的基础上进行了改良设计；PZII型是在改良设计的基础上增加矿用阀门电动装置，来满足煤矿水泵房无人值班，全自动化生产的需求。具有结构简单、密封性能好、清污方便、操作灵活、省力等特点，主要应用于井下泵房吸水井的配水之用。

配水闸阀产品结构：

1、配水闸阀由操纵台、连接杆、阀杆、闸阀、短管等部件组成。

2、PZ2型用小型电动机作为动力源替代人工操作，方便、快捷。

3、闸阀由阀体和阀瓣构成。

（1）闸体为焊接件，下部装有一锥形密封环，与阀瓣共同构成密封部分。

（2）阀瓣由焊接件与橡胶垫构成，通过带环螺钉组件与阀杆绞接，以***阀的密封性能。

4、短管用于埋入配水井井壁，为焊接件。

5、连接杆的长度由配水井底板至泵房底板的高度差来确定。分为5米、4.5米、4米、3.5米四种规格。用户也可以按实际安装高度确定连接杆的长度，按需定制.

配水闸阀产品安装：

1、本产品在存放期间，操纵台丝杠应涂以防锈油脂，避免日晒雨淋。阀门部件应避免沾染油脂，防止橡胶老化。

2、在灌注井壁时，预留短管孔和支撑阀闸的槽钢孔，泵房地面预留操纵台基础孔。

3、连接阀闸和短管的法兰（中间加橡胶垫），把短管穿入预留孔中，借阀闸的外露阀杆找好垂直度，固定支撑槽钢。

4、操纵台就位后，按说明书要求尺寸提升丝杠。

5、核对阀杆至丝杠间的连接杆长度，装上连接杆，再校对一下垂直度，把操纵台和短管固定。

6、卸下阀杆端部的卡环，检查整个机构操作是否灵活。
