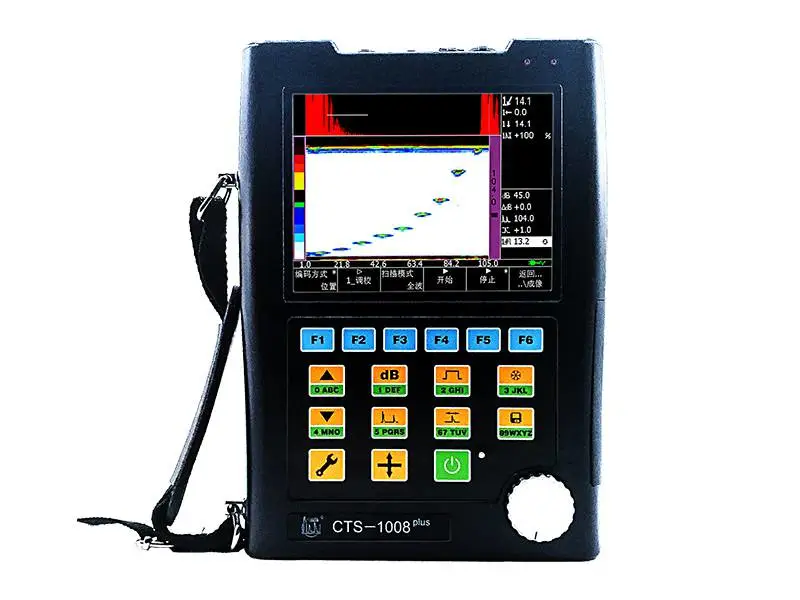

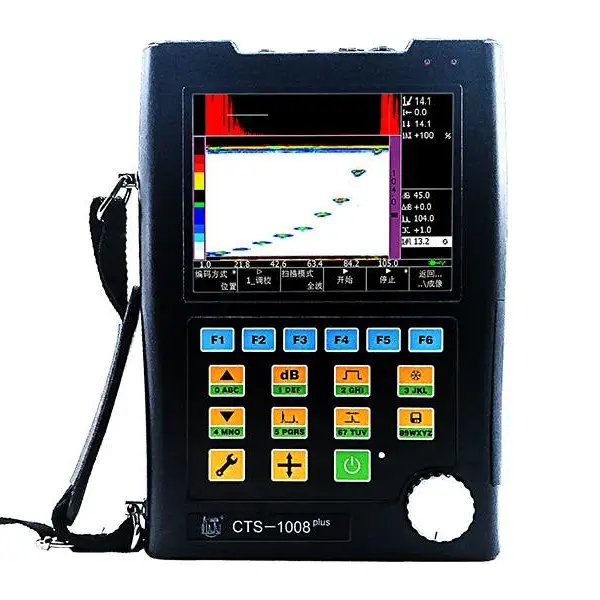

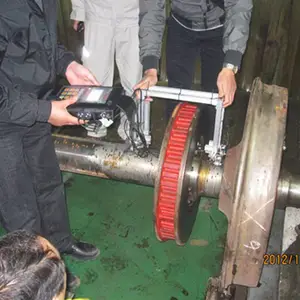

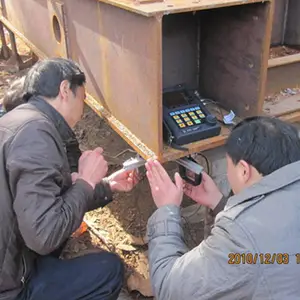

CTS-1008plus 型TOFD成像超声设备

CTS-1008plus汕超超声波探伤仪CTS-1008成像超声仪

目前国内掌握TOFD探头、TOFD仪器及配套扫查架自主设计、制造的厂家。经大量的测试对比，其性能和功能竞争力，充分体现了设备成套设计和制造所带来的***性和优越性。

CTS-1008plus便携式超声探伤仪成功地将常规PE检测的***性能和TOFD成像检测技术结合在一起。其常规PE检测支持通用的脉冲反射式超声探伤，性能优异、功能强大实用、具备多种***性能和支持多种检测标准及应用；而TOFD成像检测技术则是利用超声衍射时差技术工作，配备本公司研制的复合材料探头，对缺陷具有检出***，定量定位精度高，检测简单快捷，检测效***等特点；同时该款仪器还可以外接多款扫查设备:SCQcscan-1、SCQtofd-1、SCQtofd-2，支持B、C、D等多种成像方式。整机重量仅1.4kg，是目前国内重量轻的TOFD检测仪，完全满足您便携式移动检测及各种特殊检测场合的作业需要。

• TOFD成像技术(详情见技术参数)。

• 支持常规PE扫查后，TOFD复核、测量缺陷尺寸和轮廓，评估缺陷特性及走向；支持TOFD成像后，常规PE确认。

• 高采样率可达640MHz，测量分辨率0.1mm，小显示范围2mm。

• 工作频率0.5-20MHz，灵敏度余量高达62dB，低频更有更佳的信噪比。

• 高亮度、高分辨率(640x480) 彩色TFT液晶显示屏，实现佳的读测结果，国内手持仪器无出 其右。

• 带有调节选项的高性能脉冲方波发生器，和探头实现佳的匹配(可实现无感线圈探头的优良励),无论是检测高衰减材料还是薄工件均能带来优的性能。方波发生器电压极性可提供正、负两种，亦可同时提供负方波和负尖脉冲。

• 体积小，重量轻，锂电池供电，可连续工作6小时以上。

• 具备LAN网络接口，实现数据的远程传输及仪器控制。当仪器做为方波发生器时，可提供对仪器参数的控制。

• 两维增量型编码器接口，实现的位置检测成像(B、C、D扫)。

• 同步模拟RF波形输出，输出阻抗50Ω，可做为数据采集及探头测试的信号源。

• 高速USB接口，可外接U盘实现数据的存储和转存；外挂鼠标能实现对图像化检测结果实现的分析。

• 内置充电功能；电池、直流供电自动检测显示；充电、供电自动切换，充电温度双重保护；应 用户需求可配外置充电器。

• 多种软件功能,覆盖检测的方方面面；独特的、性的键盘及万能旋钮调节方式， 使探伤倍 感轻松无忧；人性化的菜单设计、多种输入法输入方式、中英文语言菜单等。

• 自动测试探头频率、自动优化方波宽度，实现探头和仪器的优配合。

• 图像化厚度报警功能、波形连续存储功能及多种波形测量模式。

• 自动测量仪器指标功能及波峰自动搜索功能。

• 报警时闸门内波形颜色改变、DAC曲线报警颜色提醒、DAC曲线自动延伸。

• 增加API 5UE 和 AWS D1.1功能。

•



.TOFD探头性能及规格
  规格:

  性能:（以5MHZ 6mm为例）

.TOFD图像实用处理技术（图片做了缩小处理）

 一.合成孔径聚焦（SAFT）

SAFT处理前

SAFT处理后

 二.拉直

拉直前

拉直后

 三.差分

差分前

差分后

.常规超声检测（PE）性能参数
