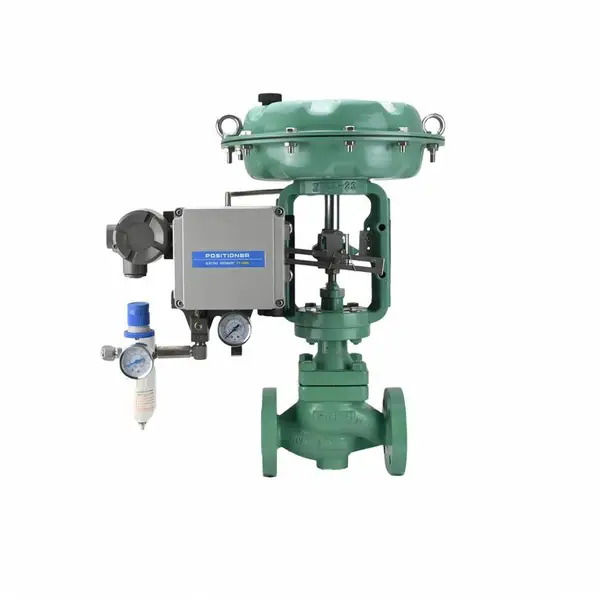

气动调节阀

主要技术参数和性能

阀 体型 式 直通双座铸造球形阀

公称通径 20～400mm

公称压力

ANSI 125、150、300、600

JIS 10、16、20、30、40K

PN 1.6、4.0、6.4MPa

连接型式 法兰式：FF、RF、RJ、LG

标准按 ANSI B16.5，JIS B2201JB/T79.1 PN1.6MPa JB/T79.2

凹凸面 焊接式：嵌接焊 SW（40～50mm）

对接焊 BW（65～200mm）

材 料 HT200 ZG25

ZG1Cr18Ni9 ZG0Cr17Ni12Mo2 1.25Cr0.5Mo 5.0Cr0.5Mo SCPH21 SCPH61 Ti

上阀盖常温型（P）：-17～+230℃

伸长Ⅰ型（E1）：-45～-17℃ +230～+566℃

伸长型Ⅱ（E2）：整体式（E2I）：-100～-45℃

焊接式 （E2W）：-196～-100℃

压盖型式 螺栓压紧式

填 料 V型聚四氟乙烯填料，含浸聚四氟乙烯石棉填料，石棉编织填料

阀内组件

阀芯型式 压力平衡式阀芯

流量特性 高精度流量特性，参考图 1

高容量套筒流量特性，参考图 2

工作范围 软阀座的工作温度和压差参考图 3;

司太莱堆焊的工作温度和压差参考图 4

备注：整体式和分离式套筒应根据公称通径，材料、工作温度而定。

材 料 17-4PH、0Cr17Ni12Mo2 司太莱堆焊

执行机构

型 式 HA 多弹簧式薄膜执行机构

膜片材料 乙丙橡胶夹尼龙

弹簧范围 0.02～0.10，0.08～0.24MPa

供气压力 0.14，0.16，0.28，0.40MPa

气源接头 Rc 1/4

环境温度 -30～+70℃

备注：该阀也可配用 VA5 或 VA6 执行机构。

阀作用型式 气——开式或气——关式

附 件 定位器、手轮机构、气动阀位传送器

性 能

泄 漏 量 金属阀座：符合标准 ANSI B 16.104 Ⅱ级，小于额定 Cv 的 0.5%

聚四氟乙烯阀座：符合标准 ANSI B 16.104 Ⅵ级，小于额定 Cv 的 10-7

回 差 3%（不带定位器）

1%（带定位器）

线 性 ±5%（不带定位器）

±1%（带定位器）

备注：采用标准的 V 型聚四氟乙烯填料

可调范围 50∶1
