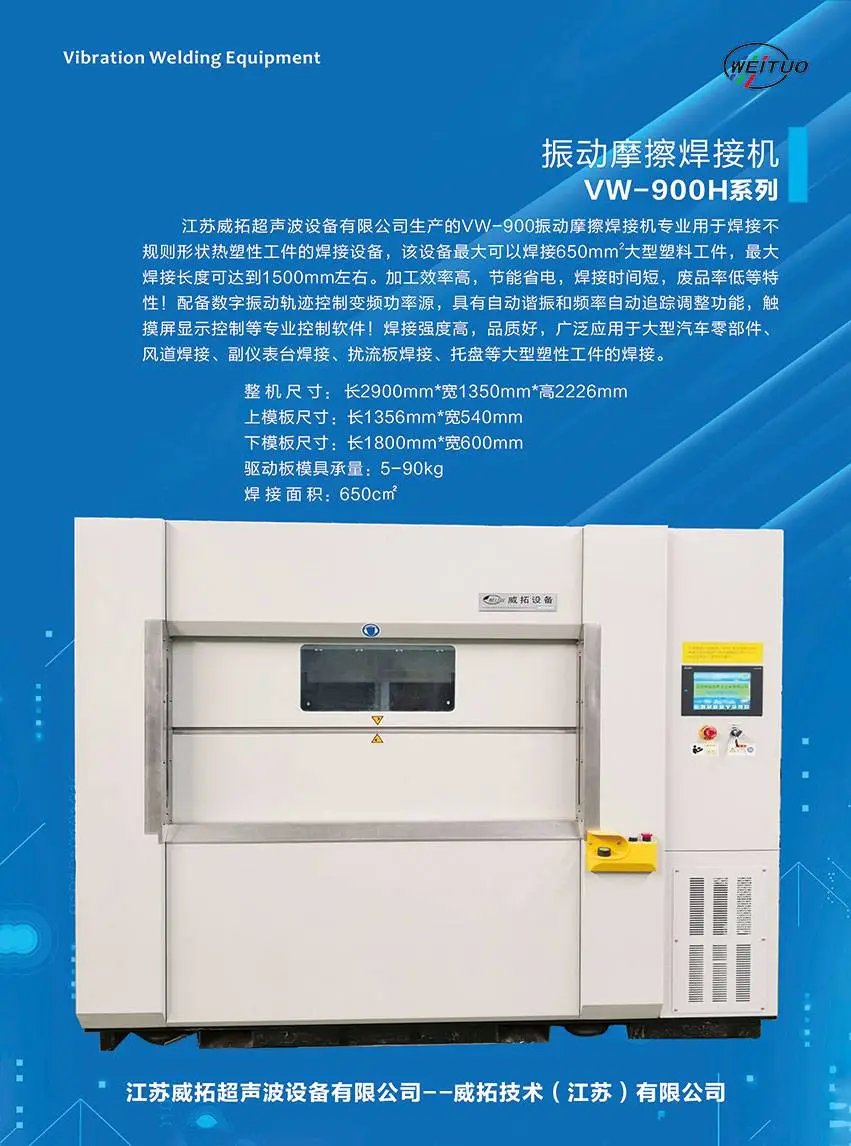

江苏威拓超声波设备有限公司生产的VW-900振动摩擦焊接机专业用于焊接不规则形状热塑性工件的焊接设备，该设备可以焊接650mm?大型塑料工件，焊接长度可达到1500mm左右。加工效***，节能省电，焊接时间短，废品率低等特性!配备数字振动轨迹控制变频功率源，具有自动谐振和频率自动追踪调整功能，触摸屏显示控制等专业控制软件！焊接强度高，品质好，广泛应用于大型汽车零部件、风道焊接、副仪表台焊接、扰流板焊接、托盘等大型塑性工件的焊接。

VW-900线性振动摩擦焊接机 :

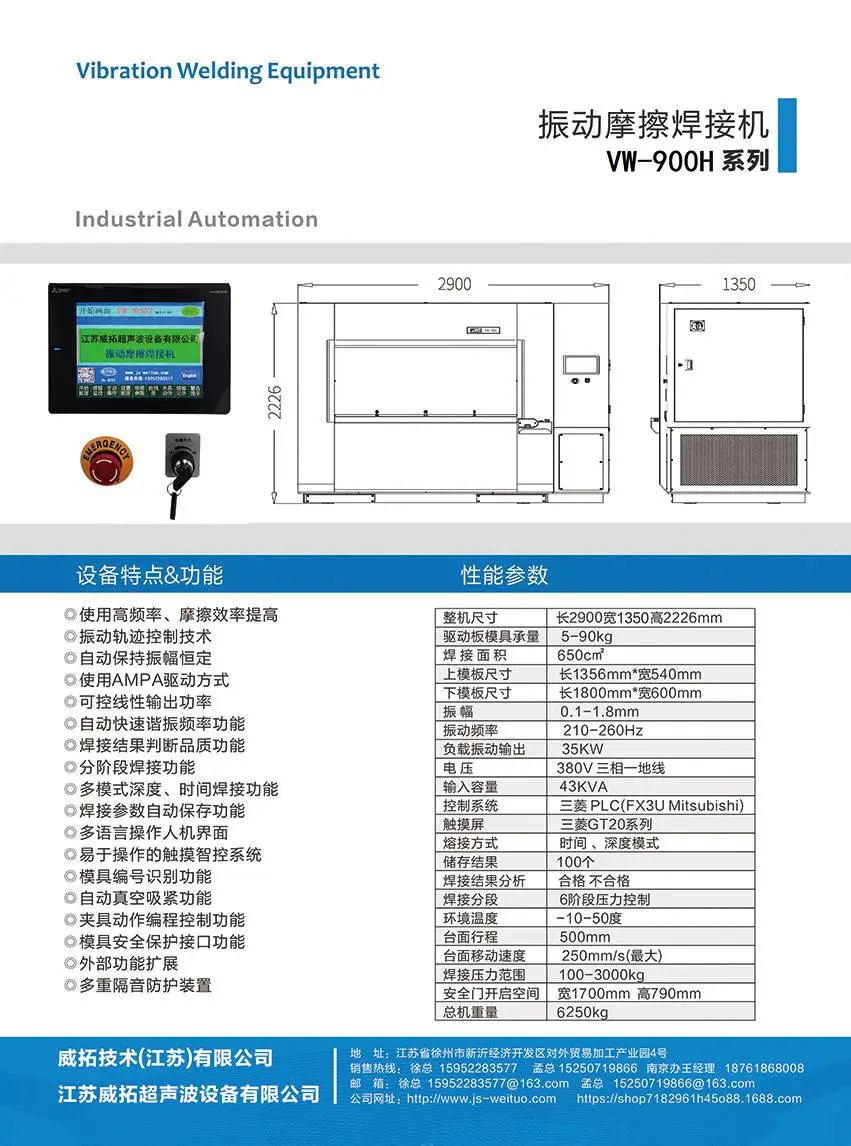

整机尺寸：宽1350mm 长2900mm高2226mm

驱动板模具承量：5~90Kg

焊接面积：650c㎡

上模板尺寸：长1356mm*宽540mm

下模板尺寸：长1800mm*宽600mm

振幅：0.1-1.8mm

振动频率：210-260HZ

负载振动输出：35KW

电压：380V  三相一地线            输入容量：43KVA

控制系统：三菱PLC（FX3U Mitsubishi）

触摸屏：三菱GT20系列

熔接方式：时间、深度模式

储存结果：100个

焊接结果分析：合格 不合格

焊接分段：6阶段压力控制

环境温度：-10-50度               台面行程：500mm

台面移动速度：250mm/s()

焊接压力范围：100-3000kg

安全门开启空间：宽1700mm  高790mm

总机重量：6250kg

设备特点&功能

◎使用高频率、摩擦效率提高      ◎振动轨迹控制技术

◎自动保持振幅恒定                   ◎使用AMPA驱动方式

◎可控线性输出功率                   ◎自动快速谐振频率功能

◎ 焊接结果判断品质功能            ◎分阶段焊接功能

◎多模式深度、时间焊接功能      ◎焊接参数自动保存功能

◎多语言操作人机界面                ◎易于操作的触摸智控系统

◎模具编号识别功能                   ◎自动真空吸紧功能

◎夹具动作编程控制功能             ◎模具安全保护接口功能

◎外部功能扩展                         ◎ 多重隔音防护装置

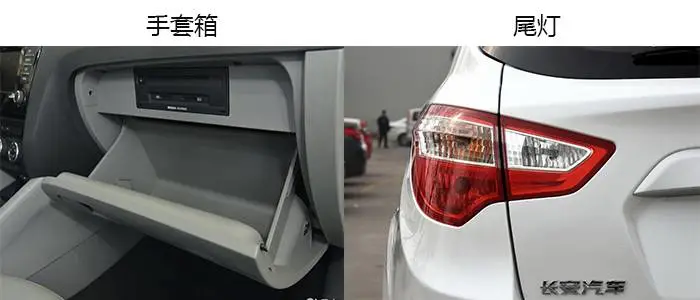

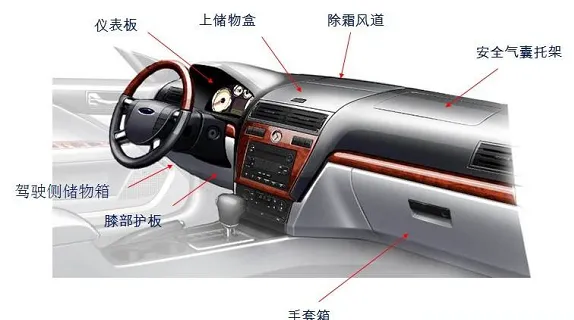

振动摩擦焊接机可接合汽车部件，下面为振动熔接在汽车零部件工业中的应用实例。

1、气缸盖罩              2、正时齿带盖            3、进气歧管

4、空气接头              5、油箱                  6、进气管

7、燃油滤清器            8、燃油分割器            9、机油滤清器

10、真空箱               11、洗涤箱               12、贮水池

13、水泵盖               14、动力转向油箱         15、暖风气芯

16、碳罐                 17、防尘盖               18、仪表板

19、仪表组件             20、杂物箱               21、扬声器盒

22、中央仪表盖           23、仪表组件盖           24、空气管

25、停车灯               26、车门内饰板           27、零部件架

28、散热器护栅           29、保险杆               30、保险杆支架

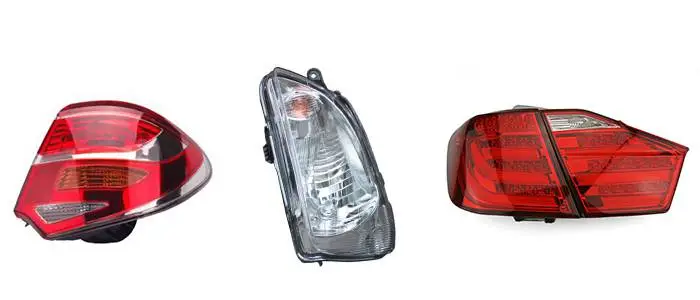

31、示廊灯               32、牌照架               33、后发光器

34、尾灯透镜             35、后置物板
