适用范围

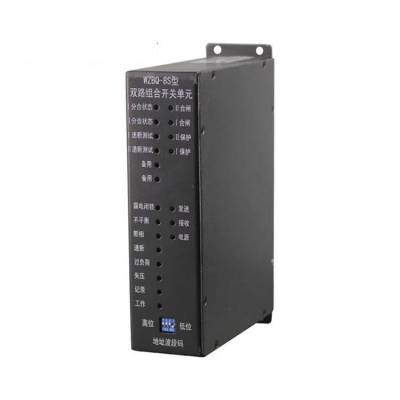

WZBQ-8S型双路组合开关单元，配套使用在电光的矿用隔爆兼本质安全型移动变电站用组合

开关上。适用于甲烷和煤尘爆炸危险的环境，在额定频率50Hz，额定电压为1140V、660V的

三相中性点不接地的供电系统中，通过法兰安装到干式变压器二次侧，与高压真空开关组成负荷

中心，作为采煤机、刮板机、转载机、破碎机、喷雾泵、乳化液泵等的组合起动控制设备，对多

台三相交流异步电动机和双速双绕组电动机进行单独控制、顺序控制、单机双速控制、双机双速

控制，并对电动机及供电线路进行保护。配置于矿用监测监控系统可实现供电设备自动化控制。

组合开关技术特征

1、组合开关集成低压保护箱、多回路起动器、照明信号综合保护装置的功能，安装至移动变电站的二次侧，与

高压真空开关共同组成负荷中心。

2、组合开关为方形外壳，快开门结构，模块式机芯，结构简单合理，操作方便。
3、采用WZBQ-8微机综合保护单元、WZBQC综合控制单元和工控技术组合，实现分散保护、集中控制的先

进模式，功能强大，，人机界面友好。

4、组合开关内部数据采用光纤通讯，***了信号的正常高速传输，杜、绝了死机、误动、乱码现象。
5、采用10寸TFT彩色工控机可触摸式显示屏，能够实时显示系统电压、三相电流、回路运行状态、回路联机状态、

故障类型等重要参数，具备故障记忆查询功能。配合人机操作键盘，可实现不停电情况下进行保护定值修改及各

种保护测试操作。

6、具有过载、短路、漏电闭锁、欠压、断相、三相不平衡、过电压吸收等多种保护功能。
7、主腔、进线腔、出线腔、外引线本安腔、控制变压器腔，各腔室分别独立，布局合理，拆装维护安全又方便
8、提供127V（4kVA），220V（1kVA）辅助电源，并配套真空接触器和微机综合保护器对线路进行保护。

9、设有标准LAN通讯接口，配置于矿用监测监控系统中，实现遥测、遥控、遥信、遥调等四遥功能，可进行远程

分、合闸、数据读写等操作，达到变电所无人值守。
