一、系统说明

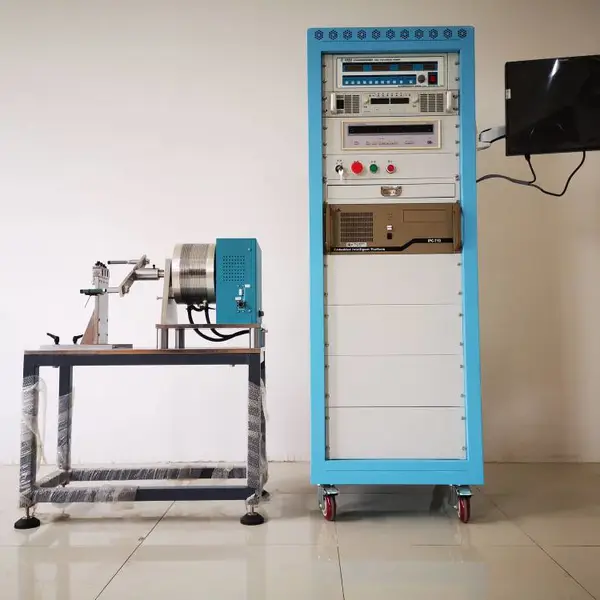

测功机及其测试系统由测功机、测功机台架、控制柜、转矩转速测量仪、联轴器和夹具等组成，它可以任意改变被测电机的负载，直接测量出电机空载、负载、堵转状态下电机的输出转矩、转速、输出功率。

二、测试项目

1、系统可将所有测试数据传输到电脑中，并能绘制相应的曲线，具有存储和打印功能。

2、系统配有全套简体中文软件，能制作电机型式试验报告表格和曲线图。

3、空载试验：空载输出电压、电流、输入功率、转矩、转速、功率。

4、负载试验：负载输出电压、电流、输入功率、转矩、转速、输出功率、效率。

三、系统主要特点

1、量程、齿数设定：用户根据测功机本身转矩量程和转速齿盘或光电偏码器齿数进行设定。

2、自动校正、校准功能：除保留手动校准（包括正满度、负满度、调零）功能外，用户在电脑上可自动实现测功机全过程校准，校准过程明晰，校准数据可以存储在电脑上，可自动生成校准数据表格，并可打印输出。

3、测功机负载加载模式：励磁模式、定转矩模式、定转速模式、PID功能***负载运行的动态响应快，运行更稳定。

4、测功机加载方式：除传统手动励磁加载方式外，本系统具有多种自动加载方式：定励磁增量加载方式，定转矩加载方式，定转速加载方式。

5、强大的系统功能自检和现场故障快速诊断能力，是***高性能测功机系统所必需具备的一项重要指标。本公司精心推出便携式测功机信号检测工装，可以在现场通过检测测功机系统各模块单元（如传感器、采集板、测功机控制器等）输入、输出信号大小，快速判断故障源（故障点）可以大大提高系统服务能力和服务效率。

6、抗干扰和可靠性设计：多层次电磁兼容（EMC）技术的应用（如接地、屏蔽、隔离、滤波等手段）及良好的制造工艺的***。确保系统的可靠性及抗干扰能力，在干扰、火花、高频、高压、强电冲击的环境下，系统均可稳定可靠运行。特别当前大部分环境都存在高频电力电子器件工作的辐射，显得尤为必要。

7、***高品质测功机系统着眼于当前电机能效认定和高精度测试，因此致力于系统的整体精度一致性，测量重复性的研究是测功机系统的一项重要内容。根据测功机系统使用场合的特点（工作场所未设空调，环境温度得不到***），必须提高测功机系统中所有模块单元及仪器在测量精度下工作温度范围（考虑0℃～50℃），解决广大用户在环境温度上容易忽视的问题。
