撞轨器用途：

该撞轨器主要应用于铁路长钢轨在进行无缝线路联合接头焊接施工、无缝线路应力放散时，用“钢轨人力滑车”撞击撞轨器，使长钢轨进行纵向移动，调整轨缝作业的一种辅助机具。

ZGQ型撞轨器耐用，装卸方便，重量轻将卡块放在钢轨上，装上门卡，放入契铁，即可把钢轨夹紧，再用自制的有一定重量的滑动撞具，撞击夹具，便可窜动钢轨。

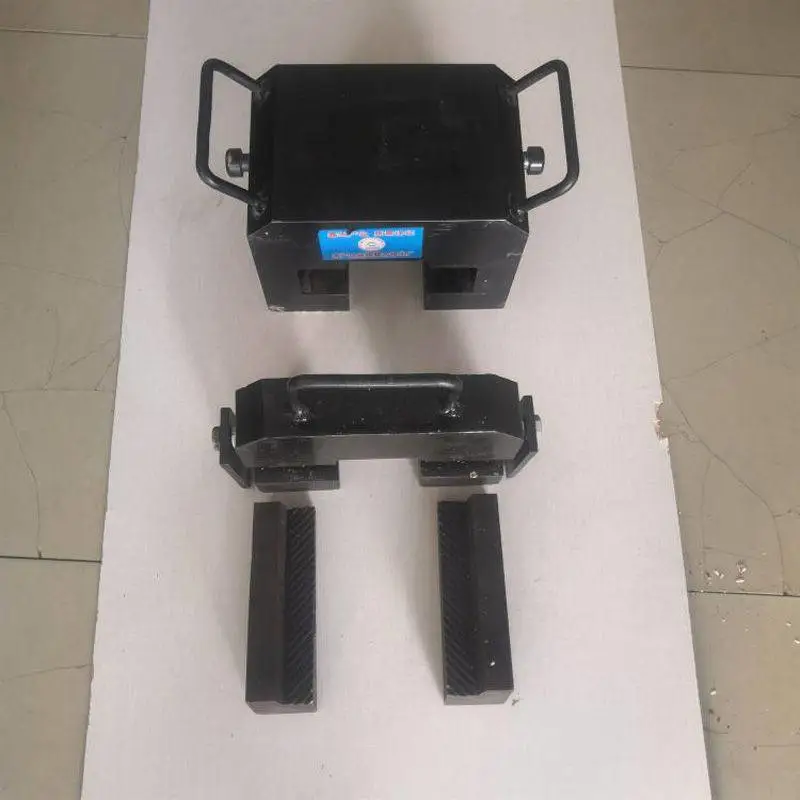

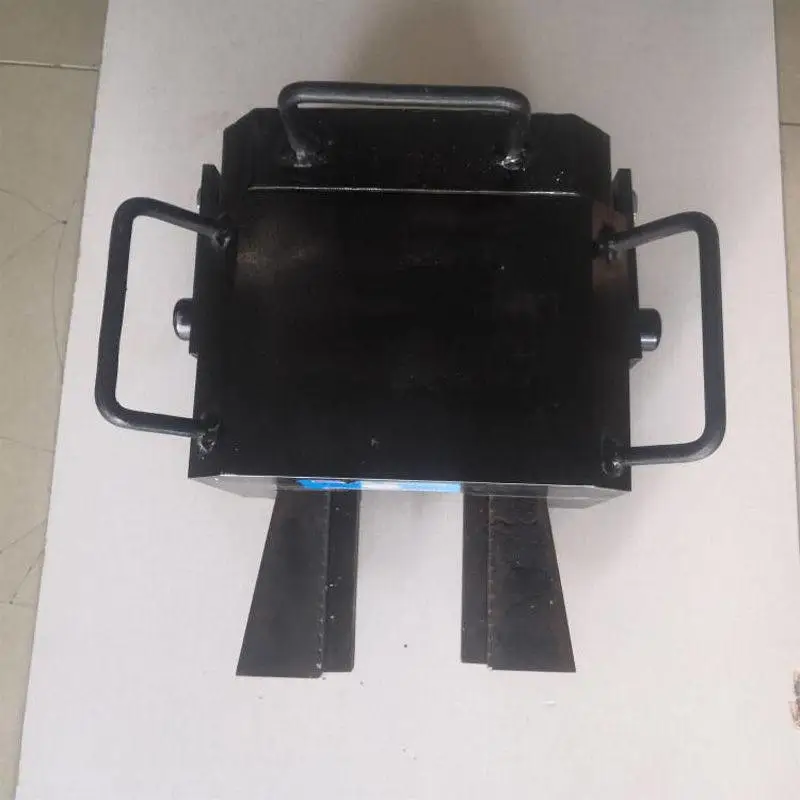

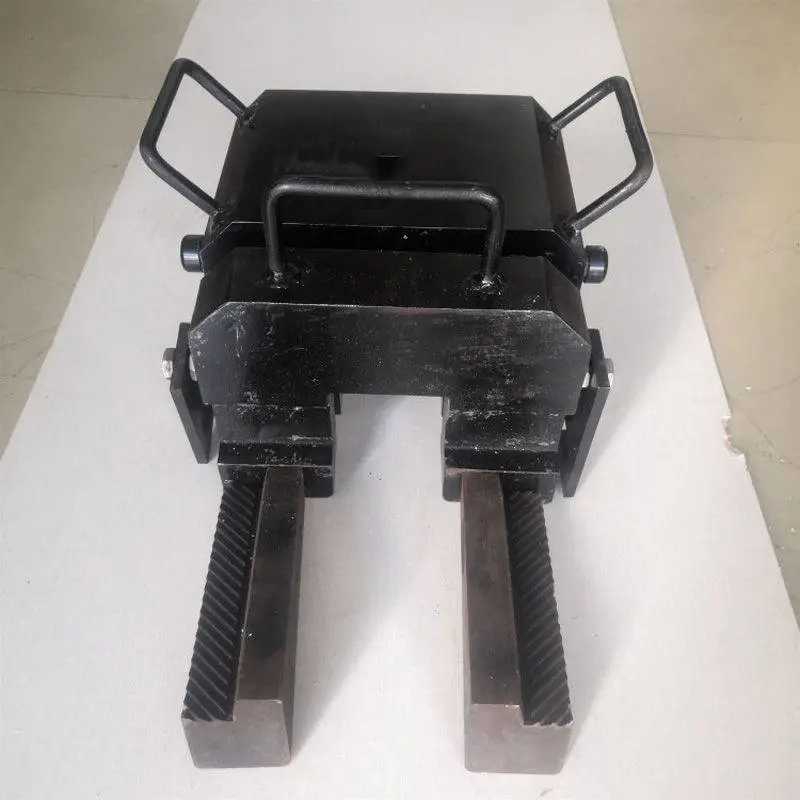

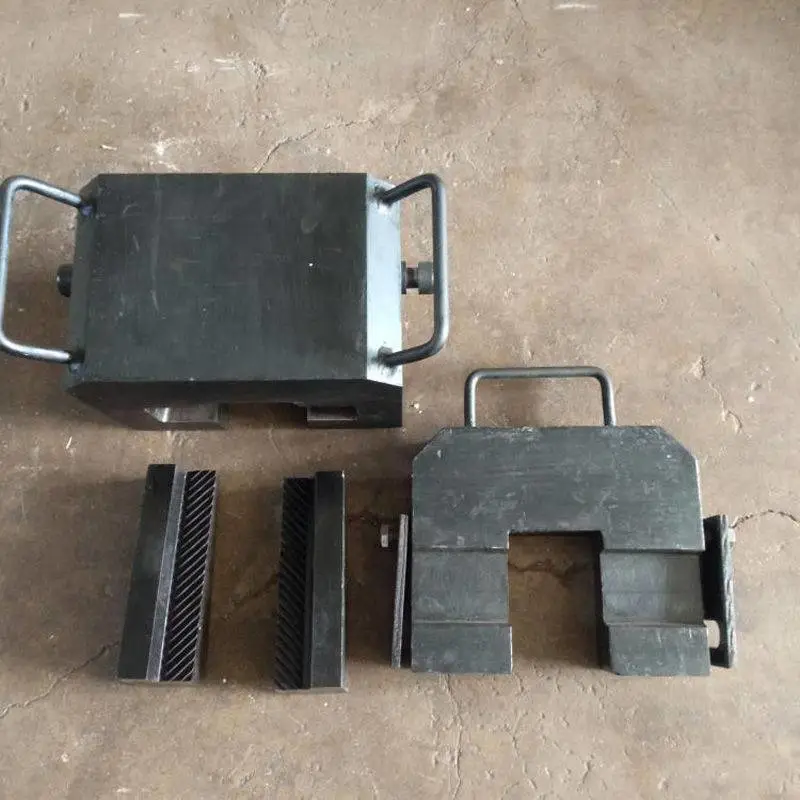

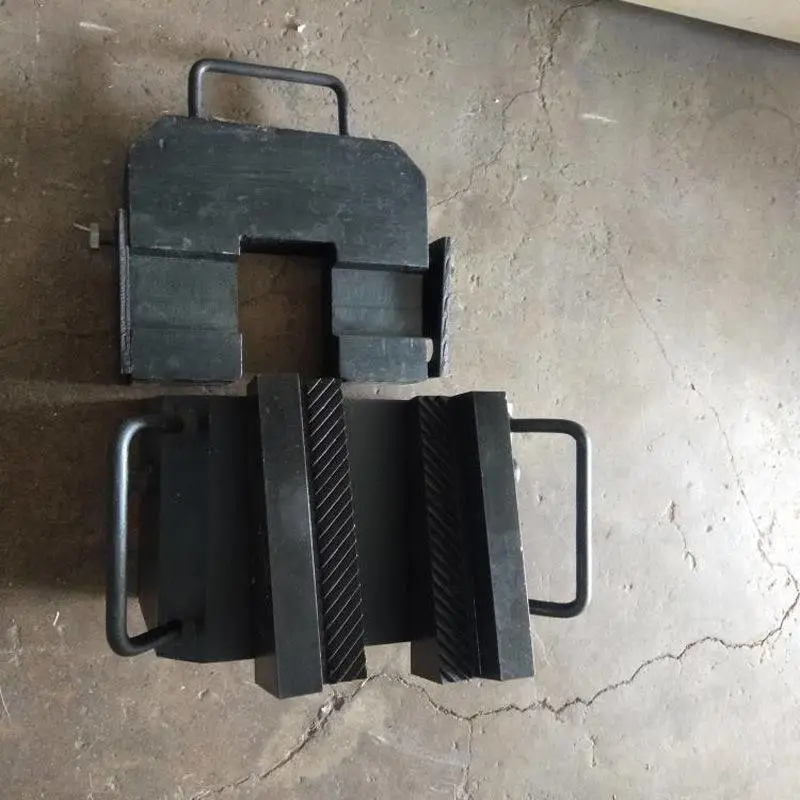

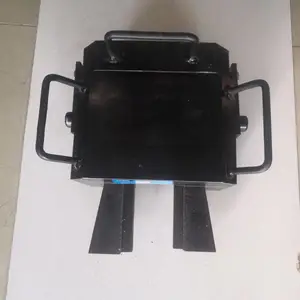

撞轨器组成：

该撞轨器由主体、垫板、斜铁及挂钩等结构件组成，其中主体、垫板、斜铁均由高强度合金钢整体锻造而成，并经调质热处理，因而，撞轨器整体强度高。

撞轨器操作步骤：

1、将撞轨器主体安放在待移动的长钢轨轨头上，两块斜铁放入主体斜铁槽中，并用大锤打紧斜铁（要求代护目镜）。

2、将垫板安放在钢轨轨头上，使其与撞轨器主体平面密贴，并将垫板挂钩连接在撞轨器主体上。

3、用“钢轨人力滑车”往返撞冲垫板后平面，则长轨条缓慢移动。

4、当钢轨撞击到位后，摘开垫板挂钩，从钢轨上取下垫板，并用大锤打击撞轨器主体斜铁槽大端平面上门口，从钢轨上取下斜铁及主体，撞轨结束。

撞轨器适用轨型：P50、60、75Kg/m钢轨
