户外机柜淋水测试台

l?产品简介

户外机柜淋水测试台适用于集装箱、户外机柜等产品进行 IPX5/6 防水等级的试验。主要由循环水池、供水及控制系统、喷淋机架组成。全面的控制系统以及变频技术的采用，使得喷淋机架的回转角度、喷水摆杆的摆动角度以及喷水量摆动频率都可自动的调节。

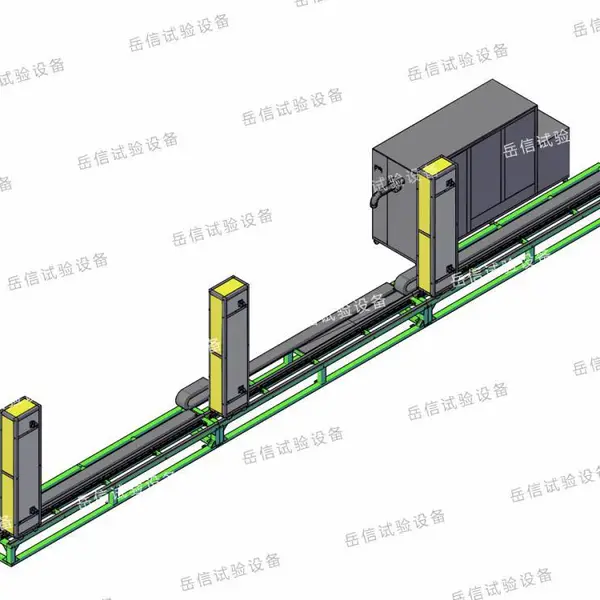

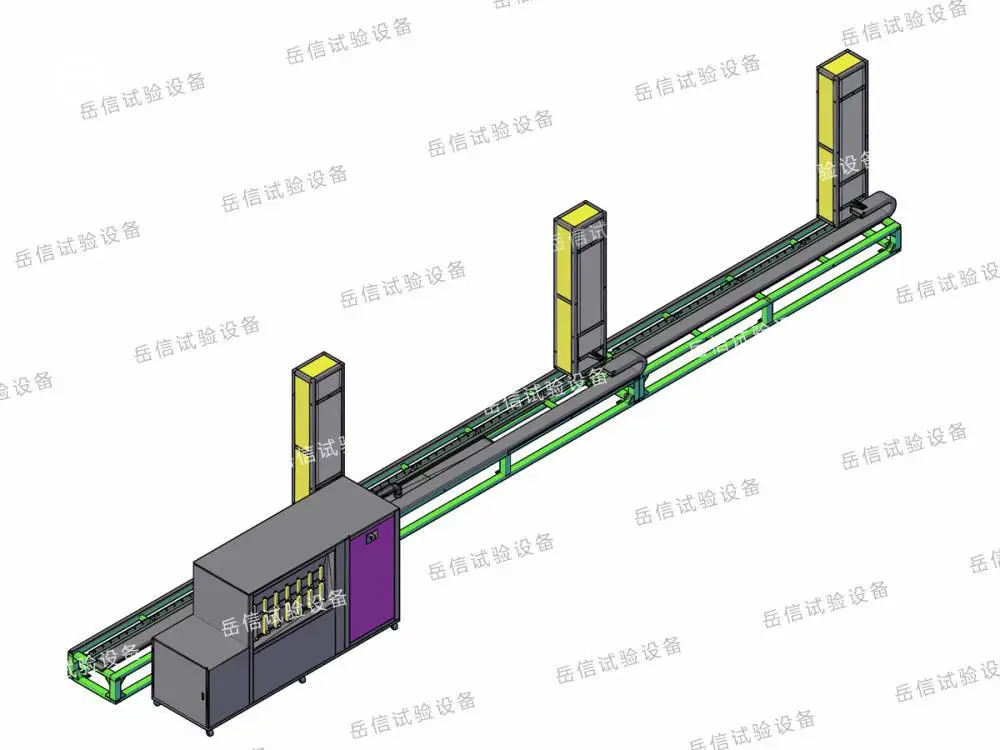

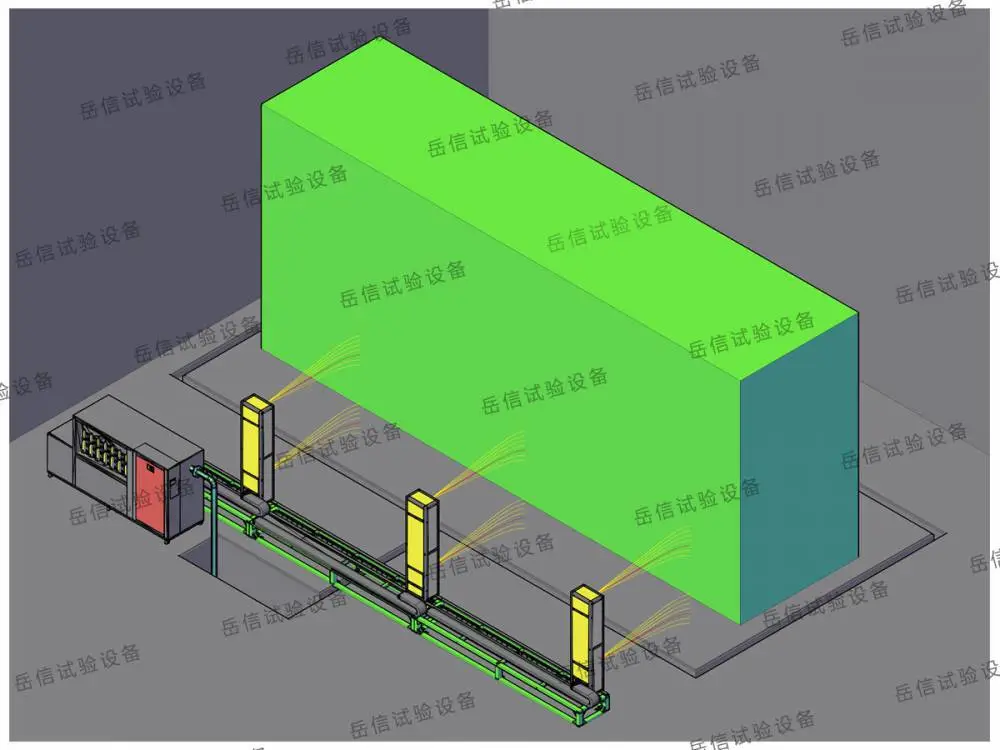

l?产品图片

?

?

l?适用领域

储能柜、户外机、汇流箱、户外灯具、家用电器、汽车配件、组串机箱配件及其他电子电工产品。

?

l?执行标准阿

本设备工程施工应遵循包括但不限于以下所提及的国家相关的工程质量检验评定

施工标准及现行的相关规范性文件：

1、《低压配电设计规范》（GB 50054-95）

2、《通用用电设备配电设计规范》（GB 50055-93）

3、《工业金属管道工程施工规范》（GB50235-2010）

l?产品细节

?

?

l?产品特性

?

1、室体：室体采用组合式拼装板，内外部均为彩钢板作为淋雨室体, 厚度 50mm，***外

部材料可防水,室体地面采用水泥地面，地漏隔栅板采用防锈、防腐材料。

2、照明：淋雨室体内侧面设置防潮、防水照明灯，两灯式，AC220 50HZ，灯外加防潮玻

璃罩。

3、观察窗: 淋雨室体内一侧面安装 1000*2000mm 观察窗（观察窗大小、数量可根据需要

制定）。

4、淋雨室体主建为左右侧及后方, 前方为进出大门 ,无顶板，室体左右侧加固材料为方

管（100×100）（δ=1.9mm）,方管间距为 4m,彩钢板与框架方管连接, ***室体的稳固性。

5、大门: 大门采用推拉门, 淋雨试验为单方向通过式，采用人工驾驶车辆进出。跨运车

规格：8m*5.1m*5.4m。

6、排水：排水水路分别设在室体内部的中间位置，排到污水池。

l?技术参数

1、淋雨房体尺寸(长×宽×高)mm：14000mm×13000mm×6000mm（喷淋内尺寸）；

2、实验产品：外尺寸：12192mm(长）×3000mm（宽）×5400mm（高）；

3、回水方式：有水池，有回水及三段式过滤系统；

4、运送方式：工装车运输；

5、设备功能：用于对试验车进行 IPX5/6 防水性试验；

6、设备构成：水池、补水系统、排污系统、喷淋系统、、淋雨框架结构、进出口推拉门

移动、电控系统等组成；

7、喷嘴内径：IPX5 防水试验用喷头 6.3mm ,IPX6 防水试验用喷头 12.5mm；

8、水流量：6.3mm 5～18L/min（可调）, 12.5mm 50～120L/min（可调）；

9、喷淋时间：外壳表面每平方米喷水时间：至少 5 min；

10、电源：AC 三相 380V±5 50Hz；

11、喷水方式：1.全自动喷水设备；2.手持式喷水设备；

12、环境：噪声≤75 dB；

13、电压：GB3805。

?
