ZZYVP自力式氮封阀不锈钢法兰ZZYVP-10P DN100调压阀不锈钢泄氮阀查询价格

材质：不锈钢	品牌：温州孜博阀门	连接形式：法兰
类型(通道位置)：直通式	驱动方式：自力式	介质温度：常温℃
型号：ZZYVP-10P DN100	产品别名：氮封阀	适用范围：　电厂
流动方向：单向	用途：进水	适用介质：氮气
压力环境：常压	规格：ZZYVP-10P	是否跨境货源：否

展开

ZZYVP自力式氮封阀不锈钢法兰ZZYVP-10P DN100调压阀不锈钢泄氮阀查询

产品概述

ZZYVP自力式氮封阀主要用于储罐顶部氮气压力恒定控制，以保护罐内物料不被氮化及储罐安全氮封装置由ZZDQ快速泄放阀及ZZV微压调节阀两大部分组成。快速泄放阀由压力控制器及ZMQ-16K型单座切断阀组成。储罐内压力升高至设定压力时，快速泄放阀迅速开启，将罐内多余压力泄放。微压调节阀在储罐内压力降低时，开启阀门，向罐内充注氮气。因微压调节阀必须使用在压力为0.1Mpa压力以下，现场压力较高，必须安装ZZYP型压力调节阀将压力调节阀将压力降低至0.1Mpa以下才可使用。公称压力0.1Mpa，压力可按分段设定，从0.5Kpa 至66 Kpa以下，介质温度温度≤80℃。

产品特点

氮封装置的供(泄)氮压力设定方便，且可在连续生产的条件下进行;

氮气压力设定范围广，低至0.5Kpa(50mm.w.c),高至Kpa，比值达132倍，压力检测膜片有效面积大，设定弹簧刚度小，动作极灵敏。

调整:

供氮压力调整:在ZZV型微压调节阀压力调节范围内选定一设定值如1Kpa(100mm.w.c),通过调节调整螺丝2以改变弹簧3的预压缩(拉伸)量来达到;

泄氮压力调整:在ZZDQ快速泄放阀在的压力控制器部分，通过调整座3，改变弹簧4预压缩量达到。一般为避免氮封装置启闭频繁，泄氮设定值应远离供氮压力值，如2Kpa(200mm.w.c);

呼吸阀高定值调整:在上述两设定值调整好后，为避免呼吸阀启闭频繁，呼吸阀设定值应大于泄压设定值。

主要零件

零件名称	材料
阀体	ZG230-450 ZG1Cr18 Ni9Ti
阀杆、阀芯、阀座	1Cr18 Ni9Ti
膜片	丁腈橡胶夹增强绦纶织物
弹簧	60Si2Mn
波纹管	1Cr18 Ni9Ti

技术参数

公称通径DN（mm）	15、20			25	40		50	80		100	150
阀座直径（mm）	6	15	20	25	32	40	50	65	80	100	125	150
额定流量系数Kv	0.32	5	8	11	20	30	48	75	120	190	300	480
压力调节范围KPa	0.1～0.5、0.4～5.0、4.0～12.0、
公称压力PN（MPa）	1.6
被调介质温度（℃）	-5～+100
流量特性	快开
调节精度（%）	≤±3
执行机构有效面积（cm2）	280							400			600
信号接口	内螺纹M10×1										M16X1
允许泄漏等级	VI（GB/T4213-92）

外形尺寸

公称通径DN	20	25	32	40	50	65	80	100
A	192			232		308
H	629	631	652	666	689	797	837	1050
L	150	160	180	200	230	290	310	350
G(Kg)	18	19	21	23	25	37	50	59

法兰规格单位:mm

公称通径DN	20	25	32	40	50	65	80	100
D	105	115	140	150	165	185	200	220
D1	75	85	100	110	125	145	160	180
B	16		18		20		22
n-ф	4-14		4-18				8-18
f1×D2	2×56	3×65	3×76	3×84	3×99	3×118	3×132	3×156

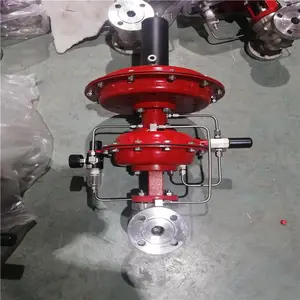

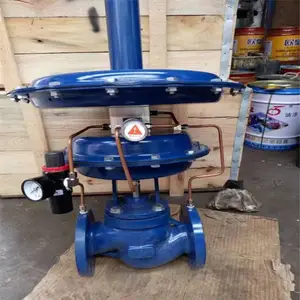

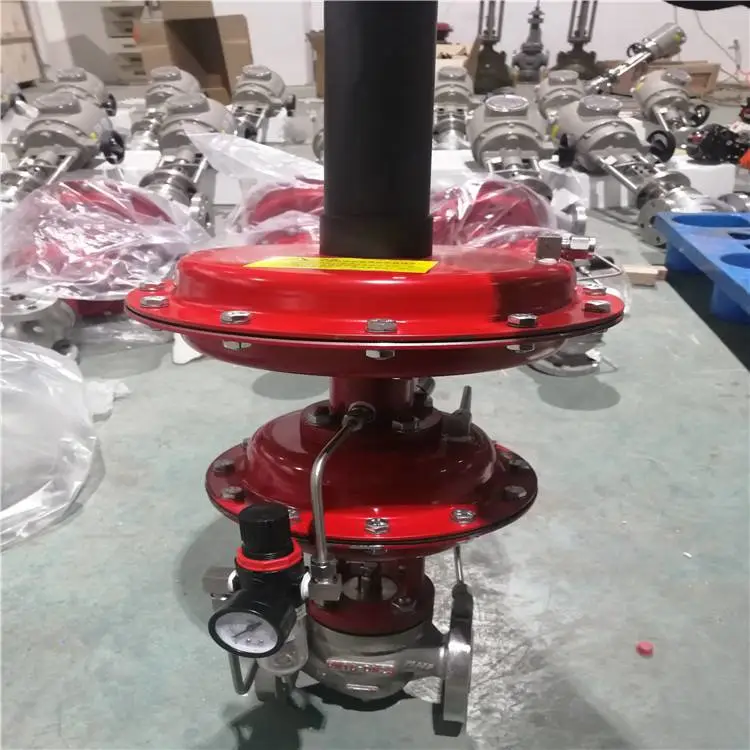

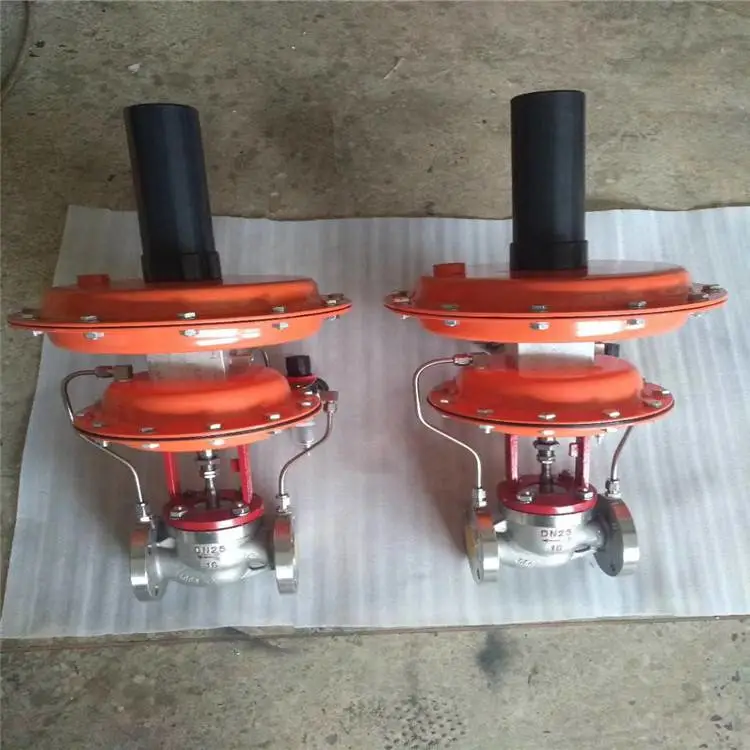

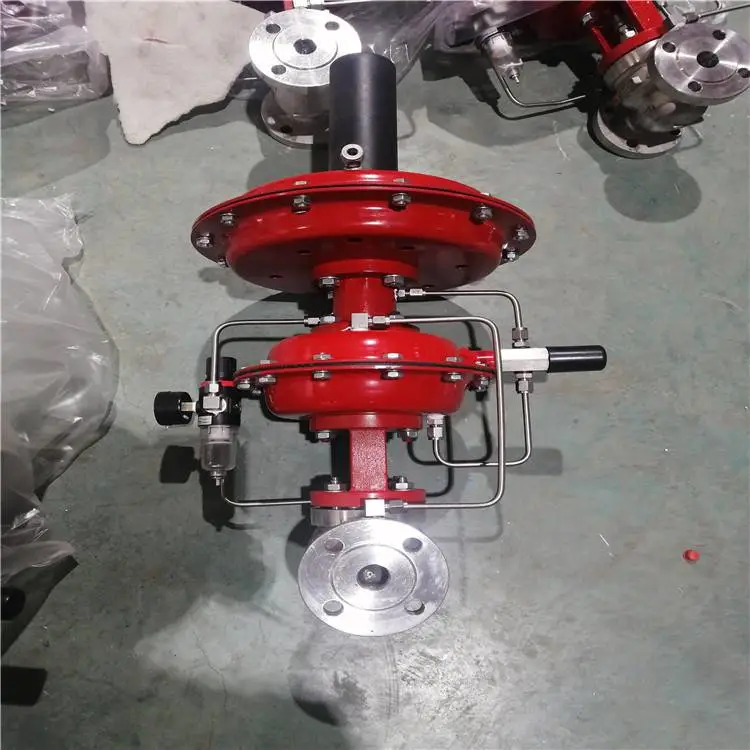

图片展示

声明：本文所有文字，数据，图片，性能参数，结构尺寸参数，价格等详情只适用于参考。
