维氏硬度计

维氏硬度试验方法是英国史密斯（R.L.Smith）和塞德兰德（G.E.Sandland）于1921年提出的。英国的维克斯—阿姆斯特朗（Vickers-Armstrong）公司试制了***台以此方法进行试验的硬度计。维氏硬度计是光机电一体化的高新技术产品，该机器造型新颖，具有良好的可靠性、可操作性和直观性，是采用精密机械技术和光电技术的新型维氏和努普硬度测试仪器。

维氏硬度计

简介

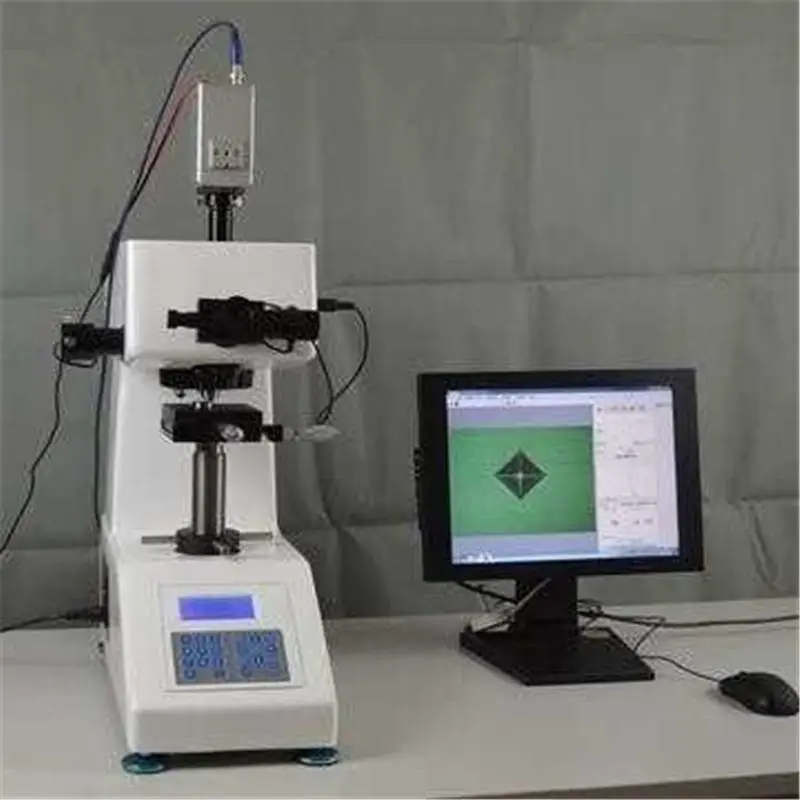

维氏硬度计的试验力比较多，只要工件表面的粗糙度符合标准，维氏硬度计都可以检测。维氏硬度计通过步进电机，对工件表面进行打压，之后再由读数显微镜测量压痕的对角线的长度。之后利用对角线及试验力的一个换算关系来测得维氏硬度。另外可以安装维氏硬度计测量软件，通过电脑显示屏来显示图像，操作测量硬度值更方便和快捷。

用途

维氏硬度试验主要用于材料研究和科学试验方面小负荷维氏硬度试验，主要用于测试小型精密零件的硬度，表面硬化层硬度和有效硬化层深度，镀层的表面硬度，薄片材料和细线材的硬度，刀刃附近的硬度，牙科材料的硬度等。由于试验力很小，压痕也很小，试样外观和使用性能都可以不受影响。显微维氏硬度试验主要用于金属学和金相学研究，用于测定金属组织中各组成相的硬度，用于研究难熔化合物脆性等。显微维氏硬度试验还用于极小或极薄零件的测试，零件厚度可薄至3μm。

广泛应用于测定微小、薄形试件、表面渗镀层等试件的显微硬度和测定玻璃、陶瓷、玛瑙、人造宝石等较脆而又硬的材料的努氏硬度，是科研机构、工厂及质监部门进行材料研究和检测的理想硬度测试仪器。适用范围：热处理、碳化、淬火硬化层，表面覆层，钢，有色金属和微小及薄形零件等。配备努氏压头后能测定玻璃、陶瓷、玛瑙、人造宝石等较脆而又硬材料的努氏硬度。

试验原理

维氏硬度计以49.03～980.7N的负荷,将相对面夹角为136°的方锥形金刚石压入器压材料表面,保持规定时间后，用测量压痕对角线长度，再按公式来计算硬度的大小。它适用于较大工件和较深表面层的硬度测定。维氏硬度尚有小负荷维氏硬度，试验负荷﹤1.949.03N，它适用于较薄工件、工具表面或镀层的硬度测定；显微维氏硬度，试验负荷﹤1.961N，适用于金属箔、极薄表面层的硬度测定。

试验力除以压痕表面积的商就是维氏硬度值。维氏硬度值计算公式：HV = 常数×试验力/压痕表面积 ≈0.1891 F/d2 …………式中：HV ――― 维氏硬度符号；F ――― 试验力（单位N）；d ――― 压痕两对角线d1、d2的算术平均值（单位mm）。实用中是根据对角线长度d通过查表可得到维氏硬度值。***规定维氏硬度压痕对角线长度范围为0.020～1.400mm。见上面维氏硬度计试验原理图示。

功能配置

试验优缺点

1、优点：

维氏硬度计用于较薄的维氏硬度值测量。采用正四棱锥体金刚石压头，在试验力作用下压入试样表面，保持规定时间后，卸除试验力，测量试样表面压痕对角线长度。维氏硬度计试验的压痕是正方形，轮廓清晰，对角线测量准确，因此维氏硬度试验是常用硬度试验方法中精度的，同时它的重复性也很好，这一点比布氏硬度计优越。

维氏硬度计试验测量范围宽广，从很软的材料（几个维氏硬度单位）到很硬的材料（3000个维氏硬度单位）都可测量。

维氏硬度计试验的优点在于其硬度值与试验力的大小无关，只要是硬度均匀的材料，可以任意选择试验力，其硬度值不变。这就相当于在一个很宽广的硬度范围内具有一个统一的标尺。这一点又比洛氏硬度试验来得优越。

在中、低硬度值范围内，在同一均匀材料上，维氏硬度试验和布氏硬度试验结果会得到近似的硬度值。维氏硬度计试验的试验力可以小到10gF，压痕非常小，特别适合测试薄小材料。

2、缺点

维氏硬度计试验效率低，要求较高的试验技术，对于试样表面的光洁度要求较高，通常需要制作专门的试样，操作麻烦费时，通常只在实验室中使用。

技术特征

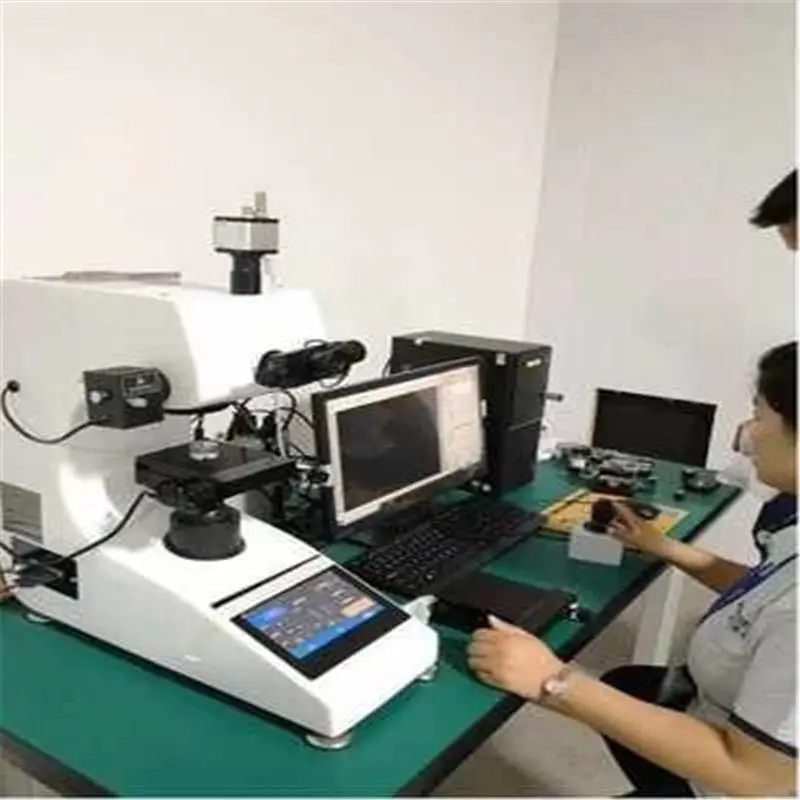

维氏硬度计是采用精密机械技术、光电技术、图形图像处理技术和材料硬度分析软件的新型维氏和努普硬度测试仪器。电脑全功能维氏硬度计外观新颖，采用微机控制,通过软件键输入，能调节测量光源强弱，预置试验力保持时间、维氏和努氏试验方法切换、文件号与储存等。在软键面板上的LCD大显示屏能显示试验方式、试验力、压痕测量长度、硬度值、试验力保持时间、测量次数并能键入年、月、日，试验结果可通过微型打印机输出，也可通过RS232接口与计算机连网。通过面板输入测量压痕对角线长度、屏幕直接读出硬度值，
