结构组成

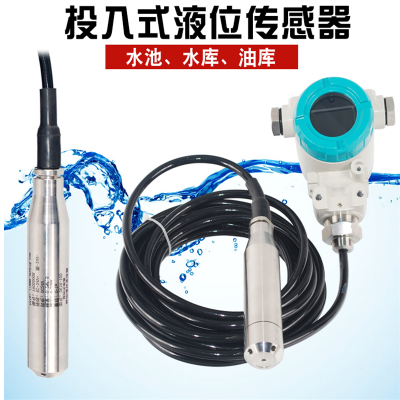

这种两线制投入式液位计由一个内置毛细软管的特殊导气电缆、一个抗压接头和一个探头组成。投入式液位计的探头构造是一个不锈钢筒芯，底部带有膜片，并由一个带孔的塑料外壳罩住。液位测量实际上就是在测探头上的液体静压与实际大气压之差，然后再由陶瓷传感器（附着在不锈钢薄膜上）和电子元件将该压差转换成4～20mA输出信号。

应用

静压投入式液位变送器（投入式液位计）适用于石油化工、冶金、电力、制药、供排水、环保等系统和行业的各种介质的液位测量。精巧的结构，简单的调校和灵活的安装方式为用户轻松地使用提供了方便。4～20mA、 0～5v、 0～10mA等标准信号输出方式由用户根据需要任选。投入式液位计的不锈钢传感器带有可伸长的聚亚安酯外壳材料的电缆线，该投入式液位计可选择带有重锚的传感器，这种投入式液位计应用在有波动或急流的液体环境中。

特点

稳定性好，精度高
　　直接投入到被测介质中，安装使用相当方便。
　　固态结构，无可动部件，高可靠性，使用寿命长从水、油到粘度较大的糊状都可以进行高精度测量，不受被测介质起泡、沉积、电气特性的影响
　　宽范围的温度补偿。
　　具有电源反相极性保护及过载限流保护。

技术指标

量程：0～7,10,20,35,70,100m或定制；

精度等级：0.1%FS；0.5%FS（可选）；

稳定性能：±0.05%FS/年；±0.1%FS/年；

过载能力：150%FS；

零点温度系数：±0.01%FS/℃；

满度温度系数：±0.02%FS/℃；

防护等级：IP68；

输出信号：RS485、4–20mA（可选）；

供电电源：9V～36V DC；

环境温度：–10℃～80℃；

存储温度：–40℃～85℃；

结构材料： 外壳：不锈钢316L

密封圈：氟橡胶

膜片：不锈钢316L

电缆：φ7.2mm聚氨酯专用电缆

投入式液位计广泛应用于城市供排水、污水处理、地下水、水库、河道、海洋等水位监测领域
