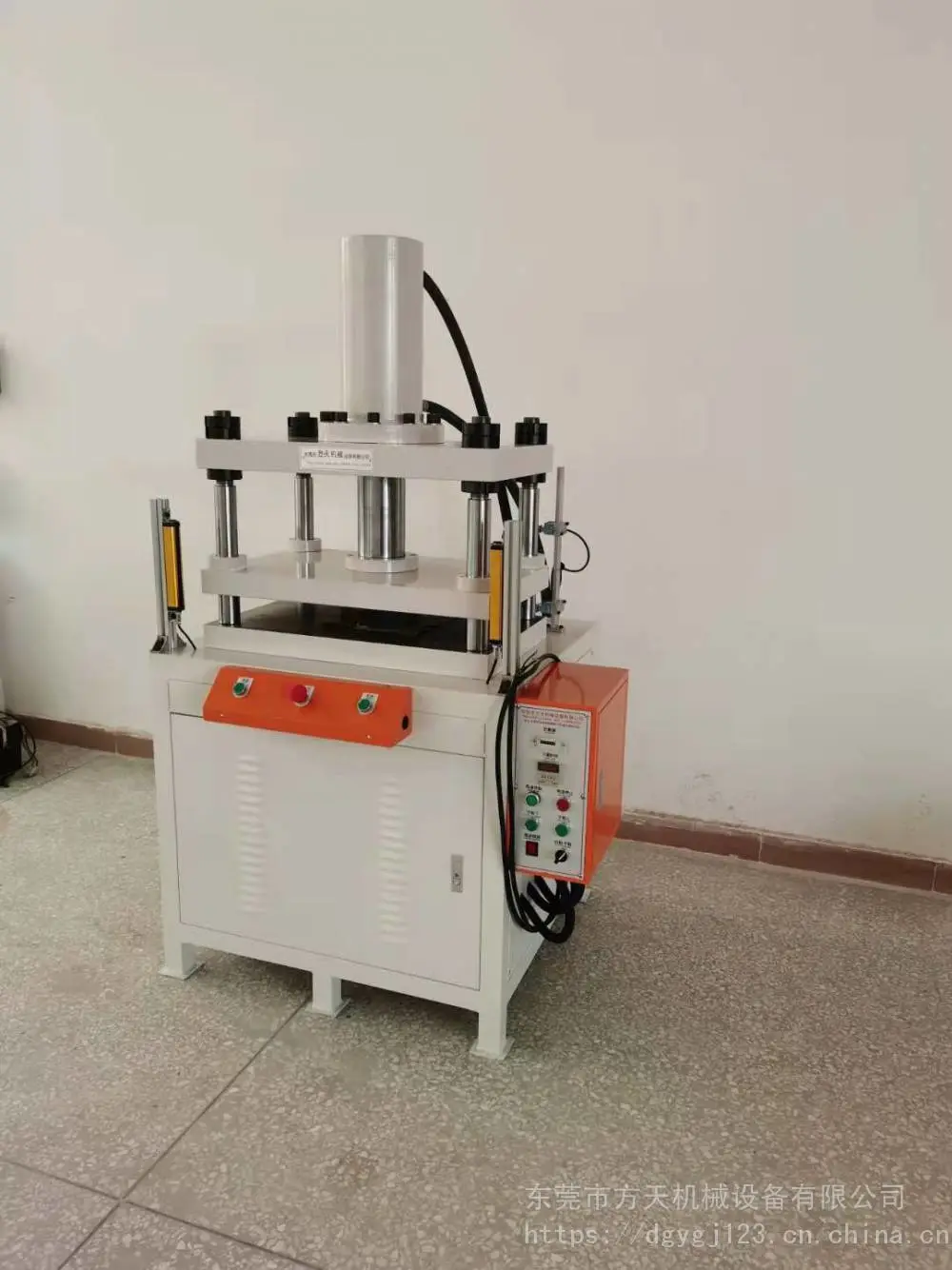

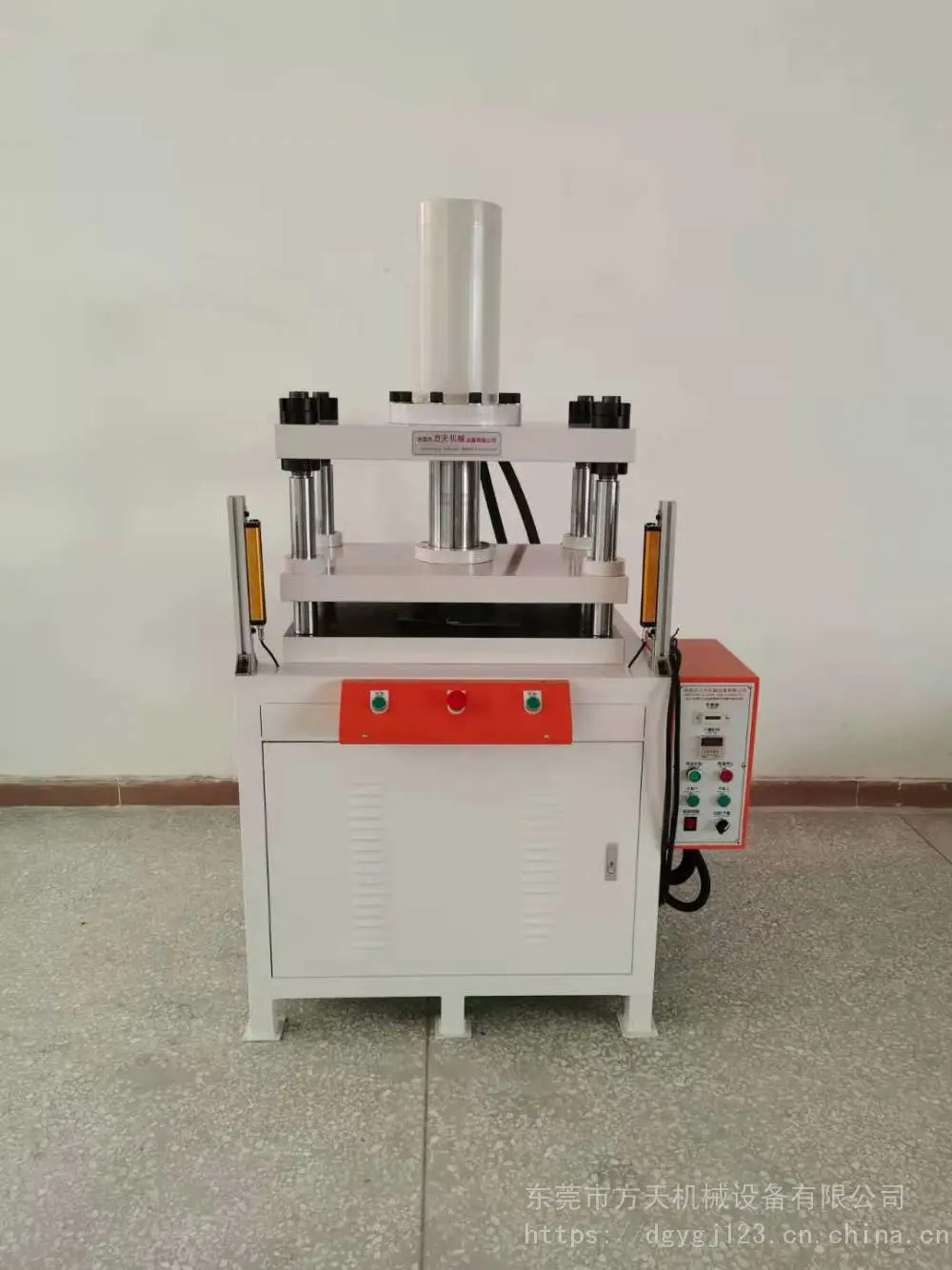

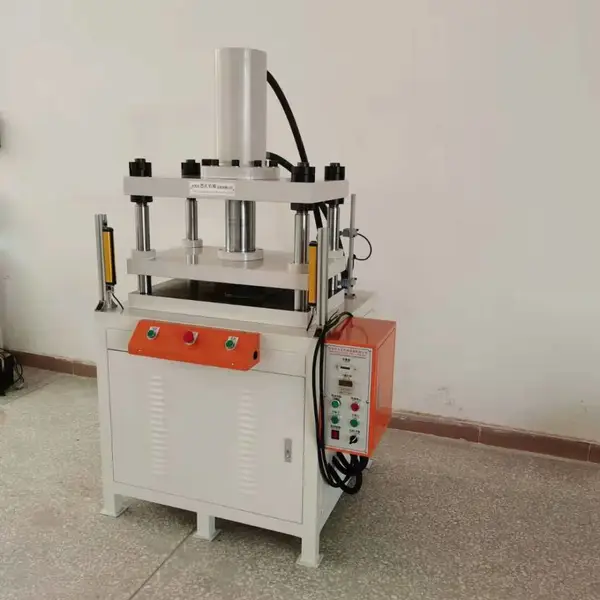

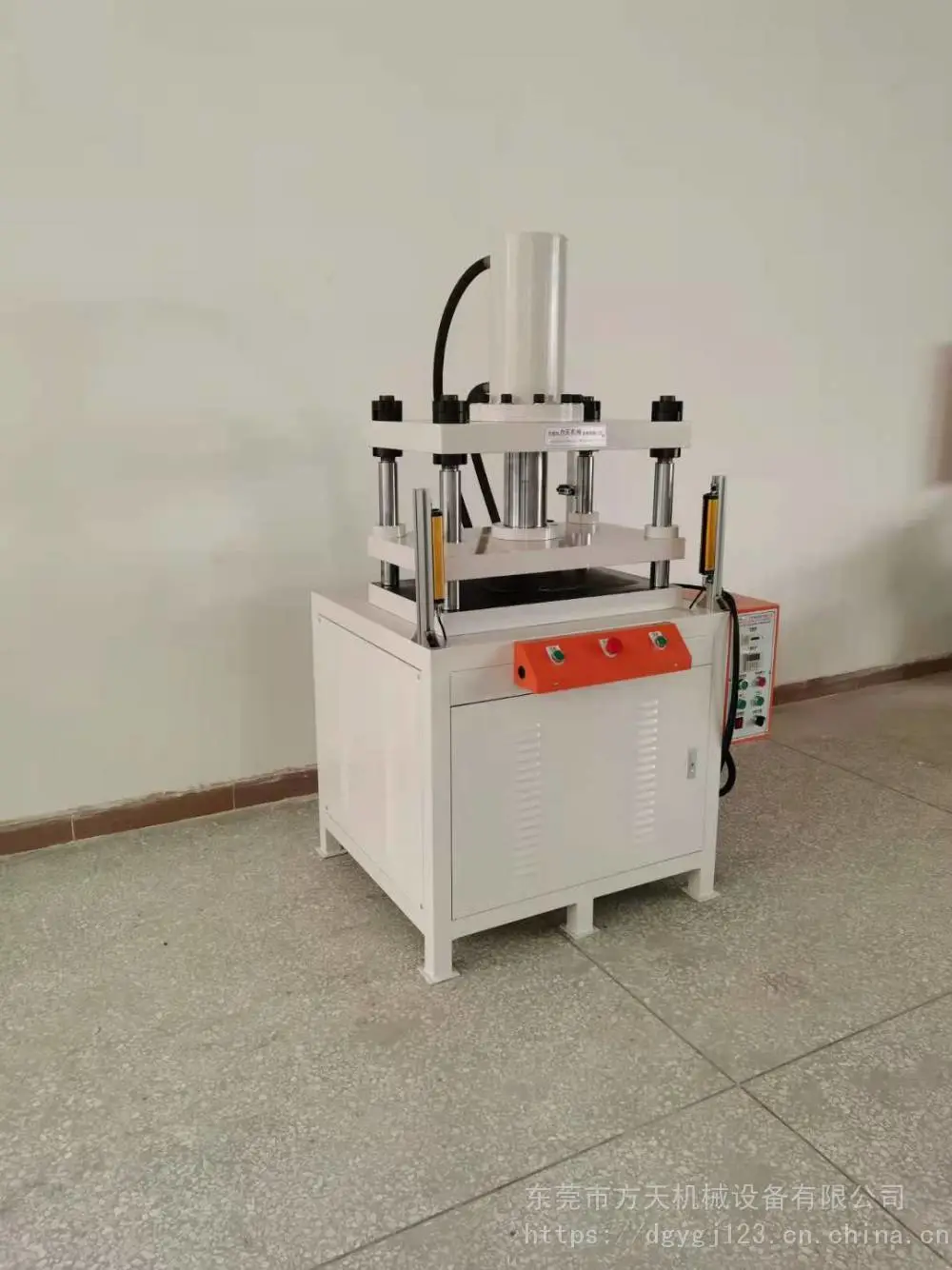

中山液压冲孔机 方天四柱PV PP PC PE EVA PVC片材冲孔机

型    号：FT-103K-20T             （可按需求订制）

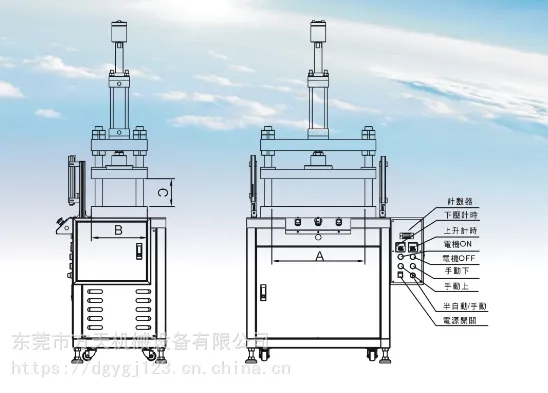

有效台面：左右柱内700*500MM（前后）（可按需求订制）

冲压行程：200MM                   （可按需求订制）

开口高度：300MM                   （可按需求订制）

操作台离地面高度：850MM

控制方式：自动/手动

操作方式：双手启动                 （可加装自动化、触摸显示屏）

下压速度：110MM/S                  （可按需求订制）

上升速度：110MM/S                  （可按需求订制）

用    途：冲孔 冲断 裁切 冲压成型 浅拉伸 整形 压入 压装 压印等

颜   色 ：草绿色 电脑白            （可按需求订制）

主要配置：

注：以上配置会因着液压机的具体要求有略微的调整.

介绍说明：

1.FT-103系列液压机床以1-14MPA的液体压力为动力源,外接三相AC380V 50HZ或三相AC220 60HZ交流电源.总耗电功率不超过3.7KW.(也可依客户需求使用单相AC220民用电源)。

2.该系列设备以液体作为介质来传递能量,效***,下压速度可达到110MM/S。

3.设备待机时噪音不超过80分贝.(选用单相电机,待机时噪音为85分贝)。

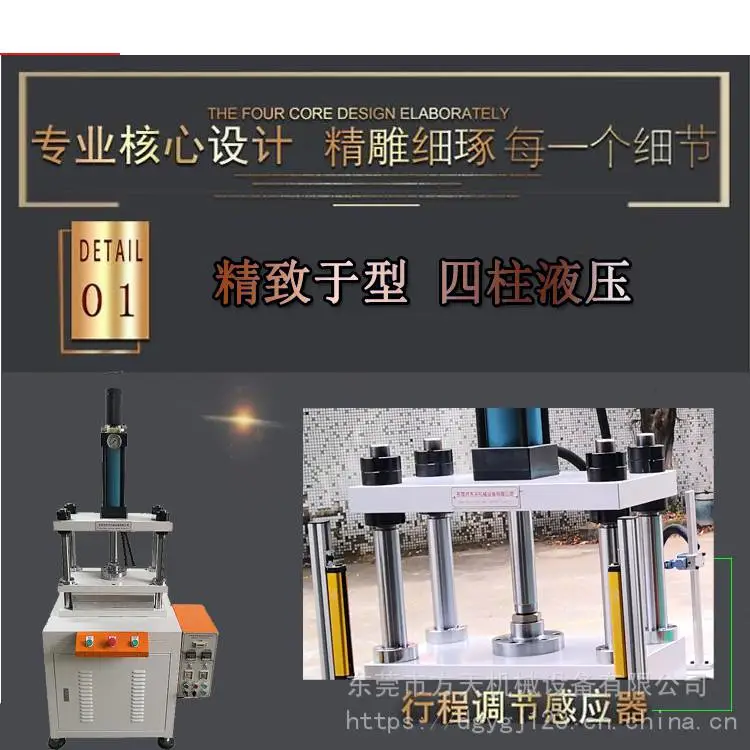

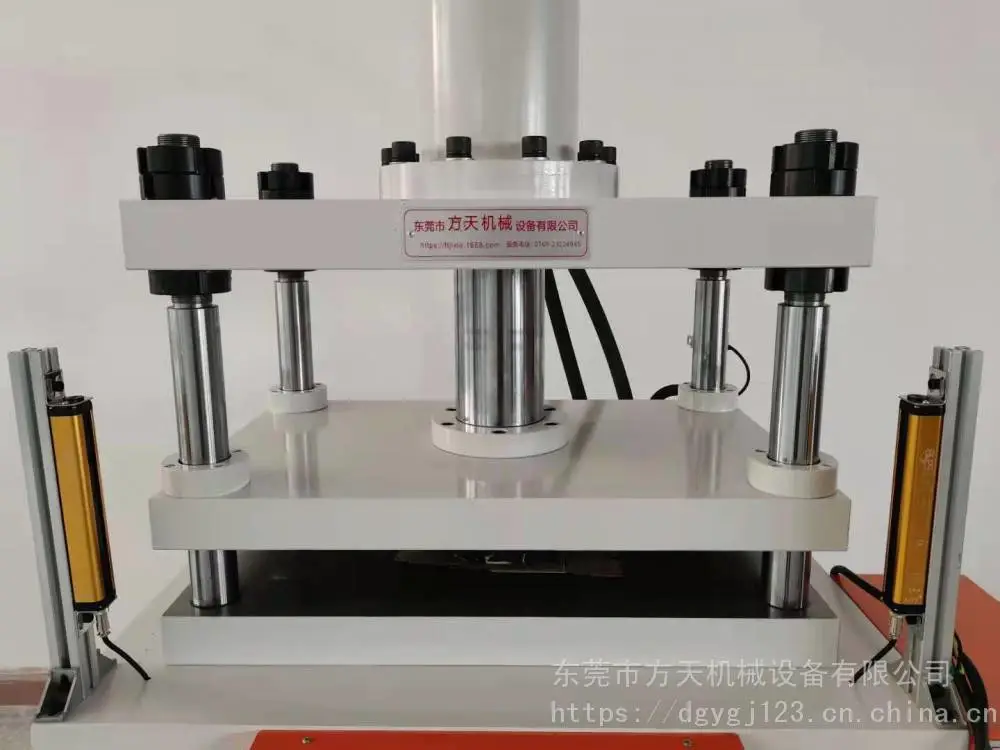

4.采用四柱三板式结构,活动板的垂直精度由四个精密导套控制,下工作面与上工作面任意点的平行精度达到0.08MM以下.

5.板上可开T形槽和螺丝孔，用于锁模，装卸模具方便、安全。

5.采用接近开关行程限位和时间限位，下死点/上升点定位精度高，重复精度达到0.01mm以下.

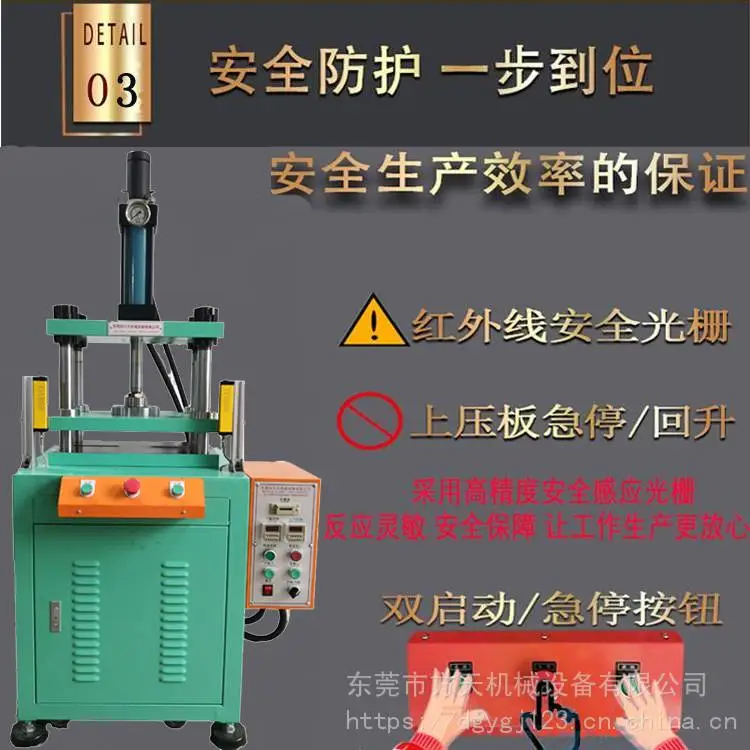

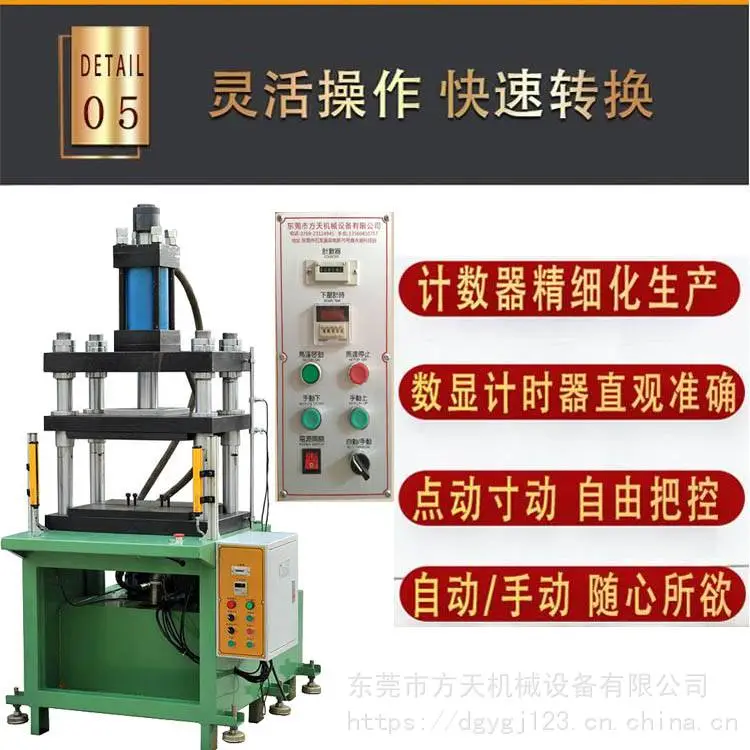

6.具有自动计数功能,分手动和半自动两种控制方式,手动可将压装上模停在任意行程范围内,配有紧急回升按钮,也可加装红外线护手装置。

7.主轴的下降速度为120MM/S,

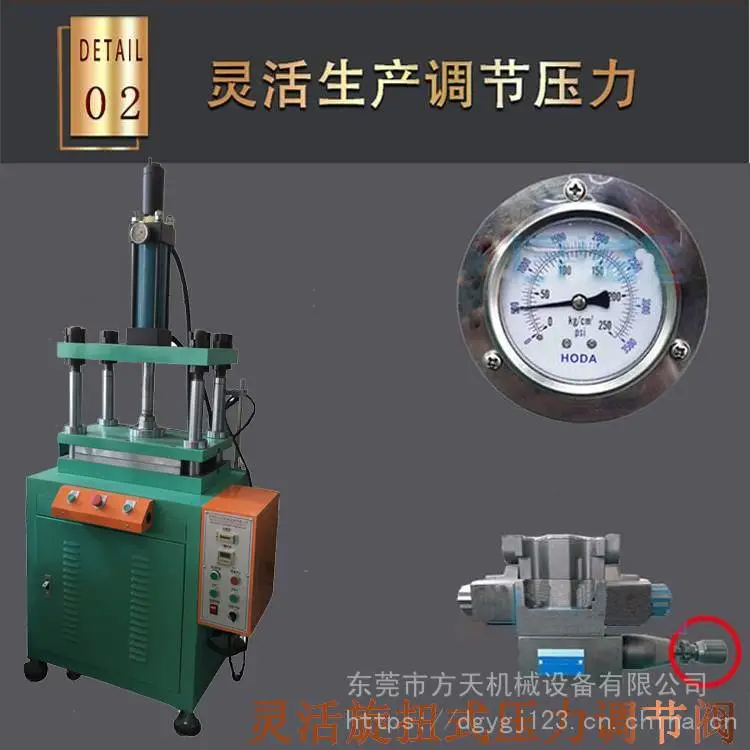

8.压力、裁切行程、下压时间、闭合高度客户均可自行调整，方便操作；

9.液压系统内置油箱底部,外观整洁,稳重. 工作台下方装有脚轮和脚杯，可轻便移动

工作原理：

液压传动是利用液体压力来传递动力和进行控制的一种传动方式. 液压装置是由液压泵，液压缸(液压马达等执行机构)，液压控制阀和液压辅助元件

液压泵:将机械能转换成液压能的转化装置.

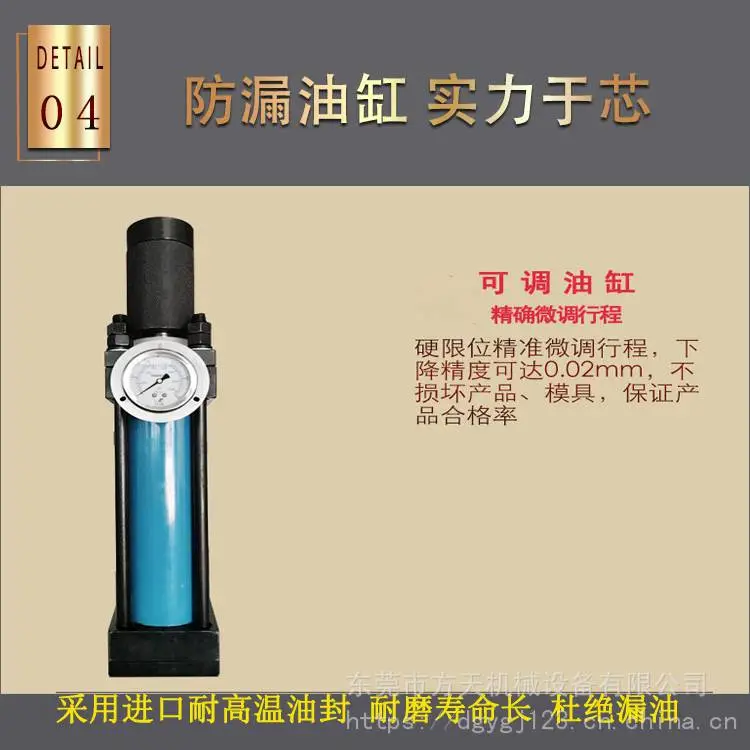

液压缸(液压马达等执行机构):将液压能转化为机械能

控制阀:控制液压油的流量，流向，压力，液压执行机构的工作顺序等及保护液压回路稳固的作用.讲得通俗一点就是控制和调节液压介质的流向，压力和流量.从而控制执行机构的运动方向，输出的力或力矩.运动速度.动作顺序，以及限制和调节液压系统的工作压力，防止过载等作用(如单向阀，换向阀，溢流阀，减压阀，顺序阀，节流阀.调速阀等)

辅助元件:1、油箱:用来储油，散热.分离油中空气和杂质作用 2、油管及油管接头 3、滤油器 4、压力表 5、密封元件

主要结构：

油压机由主机、动力机构、电气装置三大结构组成

油压机主机部分包括机身、主缸、顶出缸及充液装置等。动力机构由油箱、高压泵、低压控制系统、电动机及各种压力阀和方向阀等组成。动力机构在电气装置的控制下，通过泵和油缸及各种液压阀实现能量的转换，调节和输送，完成各种工艺动作的循环

操作规程：

1.操作者应熟悉油压机的一般性能和结构，禁止超负荷使用并穿戴好规定的劳动保护用品。

2.使用前，应按规定润滑加油，检查高压泵、压力表、各种阀、密封圈、光电保护装置、各行程开关、坚固件等是否正常。

3.开机前，应检查模具是否配套，料重是否符合要求，称料工具是否准确。

4.清除工作台面及模具上杂物，调整工作压力、滑块行程，空压运行一至二分钟，一切正常方可工作

5.压制时，摸具必须放在垫板中心位置，禁止偏心使用。每班开机前，试压后，应检查一次模具是否有裂损。

6.多人操作时，要有专人开机，相互协调配合。

7.严禁将手，头置于模具与压头之间。

8.工作完毕，应将压制品、工具、模具整理好并放到***地方
