钢制重力式无阀过滤器系列产品，广泛适用于地表水净化(如大中小型景观水、人工河湖、喷泉瀑布等循环水的过滤);地下水除铁除猛;旁流水旁流过滤;生产废水去除悬浮杂质;有机污水经生化处理、二次沉淀池处理之后的后续过滤，以及室内游泳池水的过滤。

折叠一般介绍

该过滤罐系列产品中的小规格，采用方形、平顶顶盖，大规格采用圆形，拱顶顶盖，卫生防护条件好，可以露天设置，与钢筋混凝土滤池相比，自重小，可采用沥青砂柔性基础。

无阀过滤器有两大系列;一类是滤池方形，过滤水量有20m3/h至175m3/h;另一类滤池为圆形，过滤水量有20m3/h至80m3/h、200m3/h至750m3/h。其中过滤水量为20m3/h至175m3/h的均整体运至现场，过滤水量为200m3/h至750m3/h的，制造厂商预制成几部分运至现场拼装而成，再经防腐后交付施工单位，装填滤料后即可调试和运行。

折叠工艺介绍

采用小组里排水系统，正向、重力式过滤，以自身清水区的水量，在虹吸水头作用进行反冲洗。因此，无须像高速过滤器、中速过滤器、机械过滤器以及普通快滤池那样必须设置反冲洗泵货反冲洗水塔。该过滤罐内，采用较多跟数的冲清水管，并布置在各自所在面积图形的形心轴之处。因此反冲洗水配水均匀，其滤后水再清水区采用跺脚集水槽收集，因此过滤罐就位后，对集水槽堰顶之水平程度适应能力强，因而可以均匀集水。

过滤器的较大规格产品中，与国标图的钢筋混凝土重力式无阀滤池相比，增加了魅族三座式系列(即一座过滤器反冲洗时，由同一组的三座过滤罐供给反冲洗水量)期终水头损失控制值也是国标图的1.7m增加了1.5m和1.9m两次档次，为净水厂设计的高程布置提供了方便选择的产品。

折叠工艺特点说明

在运行时，过滤-投入反冲洗-终止反冲洗-恢复下一周期的过滤，均自动进行。这种自动，属于水力自动，是水力过程形成的自动，无须人员看管。因此，改过滤器的进水、出水、反冲洗水的供水、反冲洗废水的排除都无须阀门控制，不需设置如同高速过滤器、中速过滤器、机械过滤器已经普通快滤池(均需设四个以上阀门)，无需安装需要精心维护的时间程序控制仪表或过程程序控制仪表。但在进水罐上应设置阀门，供初次投用时使用，均衡数座过滤罐的进水量;在同组旅馆连通管上需配置阀门，供轮换检修时停止进水用。

折叠工作原理

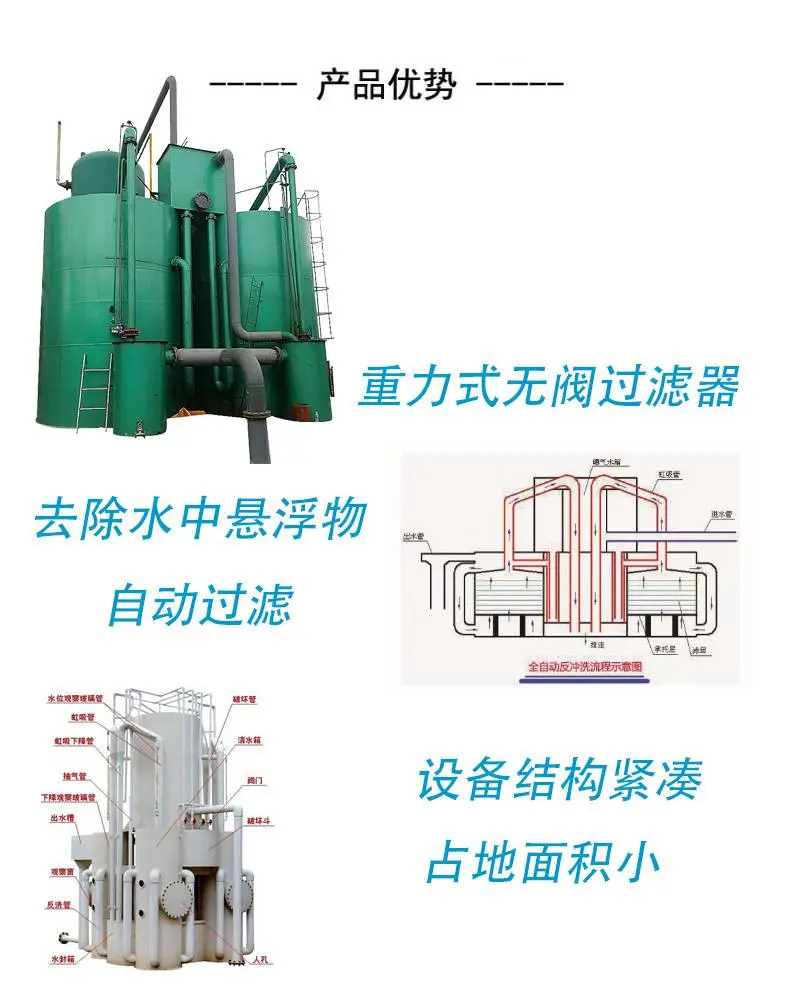

原水由进水管送入滤池，经过滤层自上而下地过滤，清水即从连通管注入存水箱内贮存，水箱充满后，水通过出水管入清水池，滤层不断截留悬浮物，造成滤层阻力的逐渐增加，因而促使虹吸管内的水位不断升高。当水位达到虹吸辅助管管口时，水自该管中落下，通过抽气管借以带走虹吸下降管中的空气，当真空度达到一定值时，便发生虹吸作用。这时水管中的水自下而上地通过滤层，对滤料进行反冲洗。当冲洗水箱水面下降至虹吸破坏管时，空气进入虹吸管，破坏虹吸作用。

折叠编辑本段设备组成

钢制重力无阀过滤器由进水系统、滤水系统、配水系统冲洗系统等组成。

进水系统:采用双格组合进水分配箱，既可进水，又可均匀配水。

滤水系统:冲洗水箱下与滤室的顶盖将滤出水与待滤水隔开。顶盖采用15°左右的锥体，有利于反冲洗时将排水汇流顶部管口，经虹吸管排出。

配水系统:其采用格栅小阻力配水系统，集水区高达500mm这样冲洗配水更为均匀。

冲洗系统:包括冲洗水箱、连通管、虹吸管等。冲洗水箱置于滤池顶部，水箱容积按一个滤池冲洗一次所需的水量确定。连通管的作用是在过滤时将滤后清水送入冲洗水箱，冲洗时将冲洗水送入滤池。冲洗系统中最重要的便是冲洗。冲洗是全自动的，当虹吸管发生虹吸作用时，冲洗便开始，当空气进入虹吸管，破坏虹吸作用，滤池反冲洗结束。所以虹吸管是冲洗过程中的关键，采用虹吸辅助管，可加速虹吸形成。反之，为使虹吸破坏***，在破坏管底管设置虹吸破坏斗。但为了管理上的需要，特设强制冲洗器，以便在滤池水头损失还没有达到值就需要冲洗。冲洗强度调节器可控制冲洗强度。

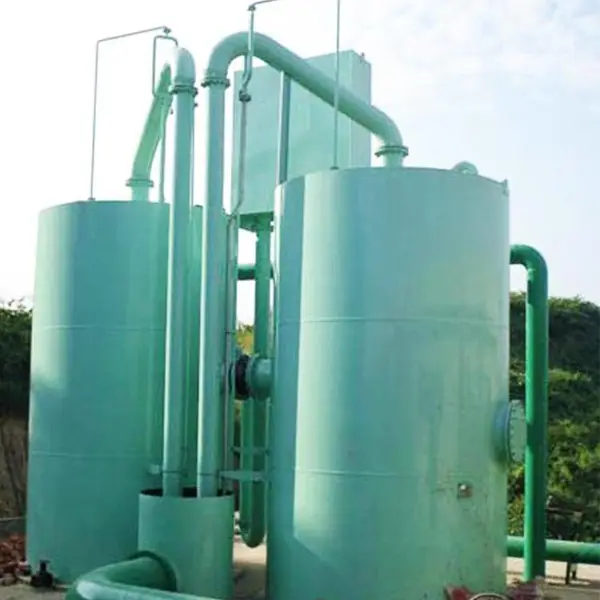

6、重力式无阀过滤器(图)用途

1、 用于石油、化工、冶金、电力、炼油、轻工、纺织等工业循环冷却水的旁滤处理。

2、 用于地表水净化、地下水除铁除锰。

3、 用于城市、乡镇自来水厂的过滤处理。

4、 用于软化、除盐处理的前处理。

5、 用于游泳池、喷泉水景的净化处理。

6、 用于生产废水去除悬浮物，有机污水经生化处理，二次沉淀池处理后续过滤等。

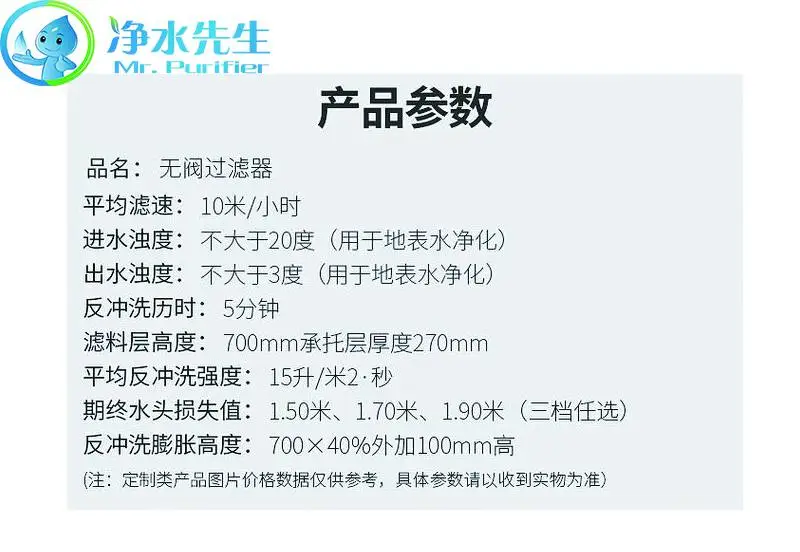

折叠编辑本段工艺设计数据

1、平均滤速:8-10米/时;

2、平均反冲洗强度:15升/ 米2·秒;

3、反冲洗历时:5分钟;

4、期终水头损失值:1.50米、1.70米、1.90米(三档任选);

5、反冲洗膨胀高度:700×40%外加100mm安全高;

6、滤料层高度:700mm承托层厚度270mm;

7、进水浊度:不大于15度，值不超过30度;

8、出水浊度:不大于3度。

9、关于进水的允许悬浮物含量或铁、锰含量，滤后水的水质指标如何，则应由运行时控制，以适当的反冲洗周期去控制滤后水
