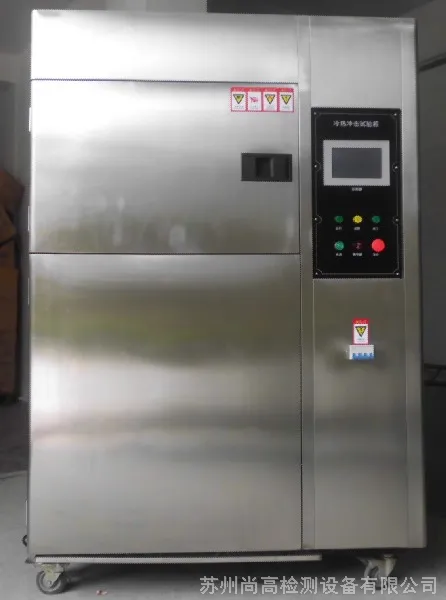

SGCJ-50L 三箱式冷热冲击试验箱

高低温交变试验箱 高低温冲击试验箱 冷热冲击试验箱

高低温交变试验箱 高低温冲击试验箱 冷热冲击试验箱

高低温交变试验箱 高低温冲击试验箱 冷热冲击试验箱

高低温交变试验箱 高低温冲击试验箱 冷热冲击试验箱

高低温交变试验箱 高低温冲击试验箱 冷热冲击试验箱

一、主要技术指标：

1．内箱尺寸：400×350×350mm（H×W×D）

2．外箱尺寸：约1850×1600×2000mm（H×W×D）

3. 机器重量:  约 600KG

4．预热温度范围：    +60℃～180℃；

5．升温时间：        +60℃～180℃≤30min；

6. 预冷温度范围：     -70～-10℃；

7．降温时间：        +20℃～-70℃≤90min；（注：降温时间为低温室单独运转时的性能）

8．试验方式：        气动风门切换3温区；

9．温度冲击范围：  （+60℃～+150℃）/ （-40℃～-10℃）

10．温度波动度：     ±0.5℃

11．温度偏差：       ±2.0℃

12．温度恢复时间：   ≤3～5min(5KG塑料负载)

13．试样限制：本实验设备禁止易燃、爆炸、易挥发性物质试样的试验或储存；腐蚀性物质试样的试验或储存；生物试样的试验或储存；强电磁发射源试样的试验或储存。

二、箱体结构及材料：

1．外箱材料：不锈钢板SUS#304；

2．内箱材料：不锈钢板SUS#304；

3．箱体保温材料：硬质聚氨酯泡沫+玻璃纤维；

4．门保温材料：  硬质聚氨酯泡沫

5．空气调节通道：风机、加热器、蒸发器、风门、温度传感器；

6．标准配置：样品隔层架2个、调整脚4个、调整轮6个、电源线（3米）1条；

三、制冷系统：

1．工作方式：机械压缩二元复叠制冷方式；

2．制冷压缩机：原装法国泰康压缩机两台；

3．蒸发器：    翅片管式换热器；

4．冷凝器：    套管式换热器；

5．节流装置：  热力膨胀、毛细管；

6．蒸发冷凝器：不锈钢钎焊板式换热器；

7．制冷机控制方式：控制系统的PLC（可编程逻辑控制器）根据试验条件自动调节制冷机的运行工况及压缩机回气冷却回路，能量调节回路。

8．制冷剂：R404A/R23（臭氧耗损指数为0）

9．其它：压缩机冷却风扇（根据压缩机型号大小选配）

四、加热及送风循环系统：

1．采用多翼离心式循环风扇，加强轴心+耐高低温之旋转叶片铝合金制成，以达强制对流；

2．高温/环温曝露风机：3∮，400W离心式；低温曝露风机：3∮，400W离心式；

3．镍铬合金电热丝式加热器；

4．加热器控制方式：无触点等周期脉冲调宽，SSR（固态继电器）

五、电气控制系统：

1．显示器：采用原装彩色触摸屏微电脑大型液晶LCD中英文显示器。

2．运行方式：程序方式。

 (1) 控制对象   试验区曝露温度

                 高温恒温区预热温度

                 低温恒温区预冷温度

                 低温恒温区除霜温度

(2) 指示精度      0.1℃

(3) 输    入      热电偶     T DIN

(4) 控制方式      微电脑PID+ SSR控制

3．设定方式：中文菜单，触摸屏方式输入。

4．程序容量：1000组程式，每个程序3步；每个程序可设2000次循环，循环设定9999cycles；

5.设定范围：

  温度冲击上限+155℃；温度冲击下限：-40℃

6．显示分辨率：温度：0.1℃   时间：0.1min；

7．通讯功能：RS-232接口，

8．控制方式：抗积分饱和PID，模糊算法；BTC平衡调温控制方式；

9．附属功能：故障报警及原因、处理提示功能、故障记录、超温保护、上下限温度保护、断电保护、试验暂停、报警输出、，试验结束输出、温度到达输出、定时启动及自动停止功能、自诊断功能；

六、安全保护装置：

1．压缩机超压；

2．压缩机过热；

3．压缩机过流；

4．循环冷却水供水

7．总电源相序和缺相保护继电器，漏电断路器

8．高/低温室超温保护开关、高/低温室超温保护

9．循环风机热继电器、电机温度保护；

10．压缩空气压力开关、排气阀；

七、设备使用条件：

1．地面平整，通风良好；

2．设备周围无强烈振动；

3．设备周围无强电磁场影响；

4．设备周围无易燃、易爆、腐蚀性物质和粉尘；

5．设备附近备有排水地漏；

6．场地地面承重能力：不小于800kg/㎡；

7．环境条件：温度：5℃～35℃；  相对湿度：≤ 85%；     气压：86kpa～106kpa；

8．冷却水水温：循环冷却水温度：≤+30℃；

9．冷却水水压：循环冷却水供水压力：0.25MPa～0.4MPa；冷却水管路系统的设计与施工应***在额定流量下制冷机入口的压力为0.25MPa～0.4MPa；制冷机出口到冷却水塔的压力降不大于0.05 MPa；

10.流量：7t/h，（如果使用空调系统的循环冷冻水，请用户预先说明）；

11．气源（压缩空气）：压力：（5～7）kg/c㎡；连接管口径：∮8mm；流量：0.1立方/min；

12．对储存环境的要求：设备不工作时，环境的温度应保持0℃～+45℃以内，当环境温度低于0℃时，应将设备中存留的水排放干净，以免管道内的水结冰涨坏管道。

八、设备电源条件：

1.电源电压: 380V AC(±10%),单相线+保护地线,接地电阻≤4Ω;

2.频率: 50±0.5Hz

3.电源开关:空气开关(100A禁止使用闸刀开关或电源插座);

5.要求用户在安装现场为设备配置相应容量的空气或动力开关，并且此开关必须是独立供本设备使用；

6.电源容量：35kw         电流：80A

九、满足试验标准：

1．GB/T 2423.1-2001     试验A：低温试验方法；

2．GB/T 2423.2-2001     试验B：高温试验方法；

3．GB/T2423.22-2002     试验N: 温度变化试验方法

4. GJB/150.3-1986       高温试验

5. GJB/150.4-1986       低温试验

6. GJB/150.5-1986       温度冲击试验

十、报价除外项目:

1. 搬运, 安装场所的准备施工

2. 压缩空气配管施工

3. 给排水施工
