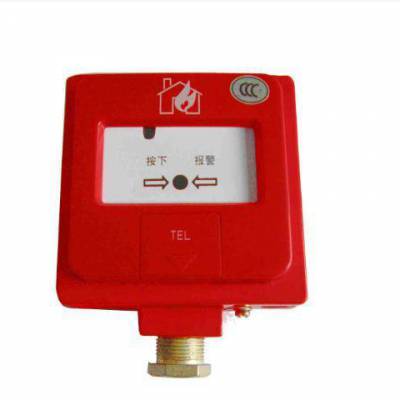

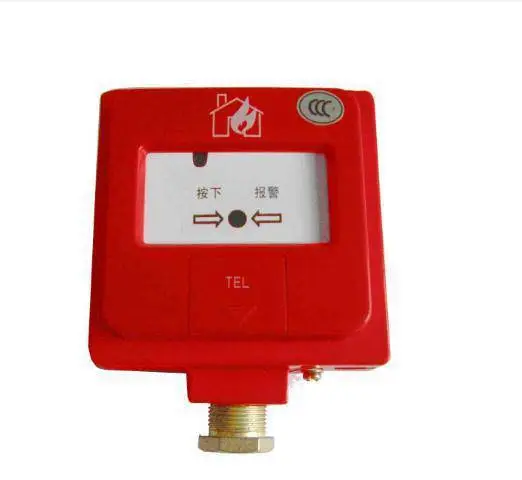

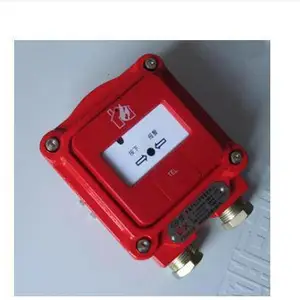

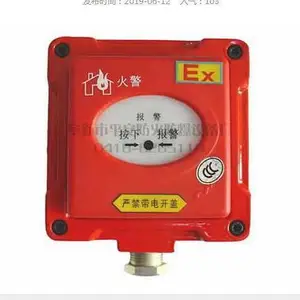

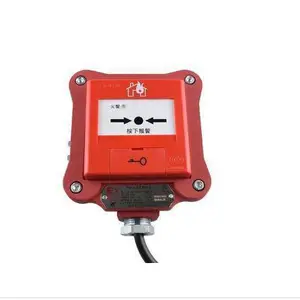

J—SAB—M—PA1232型防爆消火栓报警按钮
一、概述
J—SAB—M—PA1232为防爆型消火栓报警按钮，能同各类火灾报警控制器或其它控制器配合使用，防爆型消火栓报警按扭安装于易燃易爆场所的消火栓箱内或外部临近消火栓箱的一侧，当启用消火栓时，按下按钮上的有机玻璃片，消火栓报警按钮通过探测总线向消防控制室发出报警信息，请求报警控制器启动消防水泵。同时按钮还带有一对常开触点，可用来做直接启泵开关。该按钮采用隔爆的防爆设计方式，可以直接与PA1000系列火灾报警控制器配套使用。J—SAB—M—PA1232为N+1线制，按钮结构设计合理，造型美观，有效抵御灰尘污染和潮湿空气影响。本产品符合GB3836.1—2000《爆炸性环境用防爆电气设备通用要求》及GB3836.2—2000《爆炸性环境用防爆电气设备隔爆型“d”》标准，防爆等级达到ExdⅡCT6，适用于石油化工、 油库等易燃易爆场所的消火栓启动报警，并经的检验单位检验合格，取得了防爆合格证书。

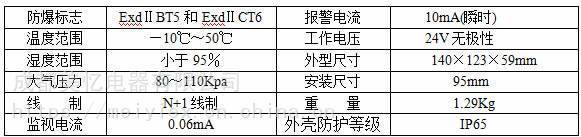

二、主要技术参数

三、安装与布线
◆安装：根据现场情况可分为壁式安装和立柱式安装。
1.根据现场情况用M6膨胀螺钉或M6螺钉将按钮防爆外壳向上固定在墙壁上。一般要求按钮底部距地面高1.5m。
2. 钢管布线：防爆进线口为M22×1.5螺纹，探测总线宜采用电缆外径6～8mm，截面积≥1.5mm?的电缆，用镀锌管或BNG15×700防爆挠管连接。
3. 电缆布线：连接电缆外径为6～8mm，截面积≥1.5mm?橡塑电缆，电缆进线口用防爆封口螺帽锁紧。
4．立式安装须用立柱在地面上固定，其它安装步骤与壁式安装相同。
5．对于在室外环境下使用的按钮还配有按钮防雨箱。

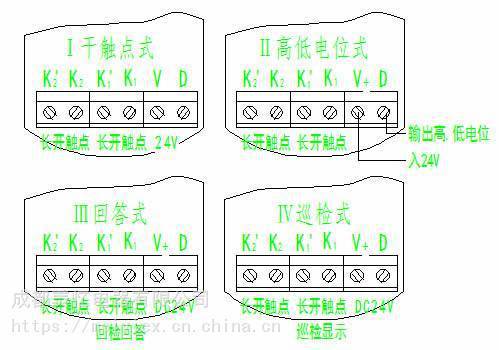

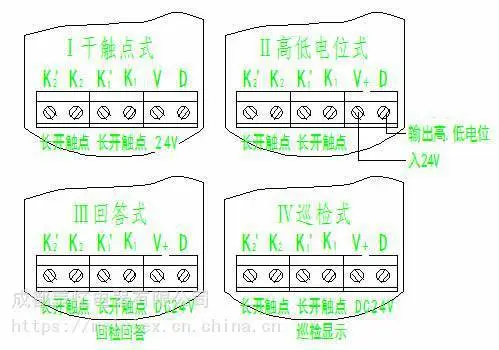

◆按钮的布线：松开按钮防爆盖上四个内六角固定螺丝，打开按钮的隔爆腔，按图接线。本系统总线回路采用2总线制。接线时两根探测总线不分极性分别压接在按钮线路板的V，D端。连线接好后， 将按钮的防爆盖上好，防爆面紧固螺钉应均匀拧紧。

◆布线要求：要求线间、线与大地间绝缘阻抗大于20MΩ， 探测总线回路单根线路电阻小于20Ω。
◆开通调试：在确保线路连接准确无误的情况下方可上电开通调试，对控制器上电后，进行记录操作(详见控制器使用说明)，核查登记记录，通电监视状态下，20-30秒后正常时可看到确认灯微亮，报警时确认灯高闪亮，闪亮周期为1秒10次左右。 无误后即可进行报警模拟试验。
注：(1)按钮若未登记，则不能报故障和火警。
(2)登记结果断电保持，不受掉电影响。
◆按钮的复位：J—SAB—M—PA3231型防爆手动火灾报警按钮为压下式代自锁，需要人工报警时，母指放在按下标记处，用力按下白色透明灯罩，红灯亮报警，按钮即可向报警控制器发出报警信号。如需对已按下的按钮进行复位操作，，按图示用小“一”字螺刀压下复位口内块，白色透明灯罩复位即可，此结构方式具有很好的防误动性及可恢复性特点。
四、注意事项
1、严禁在易燃易爆场所带电拆卸。
2、安装时不要损伤防爆面，并保持其清洁。防爆面紧固螺钉应均匀拧紧，注意防爆面不要夹杂导线或其它异物。
3、探测总线应与强电磁场导体分开敷设，如无法避开，探测总线电缆应采用带屏蔽线的铠装电缆，并确保屏蔽线接地良好。
4、长期使用要定期检测按钮的性能是否完好，如失效或损坏时要由人员进行维修。
