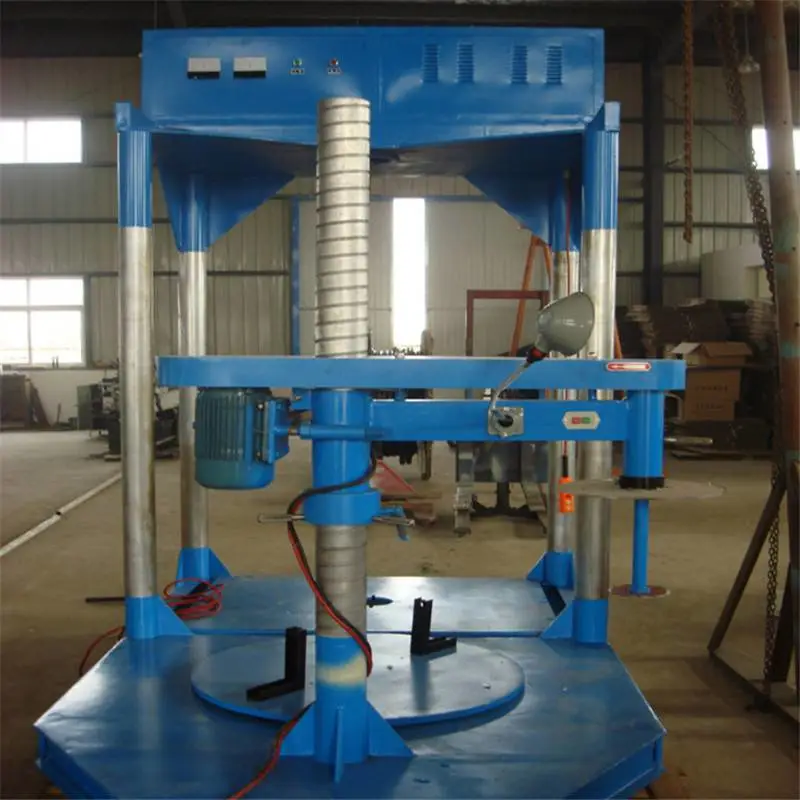

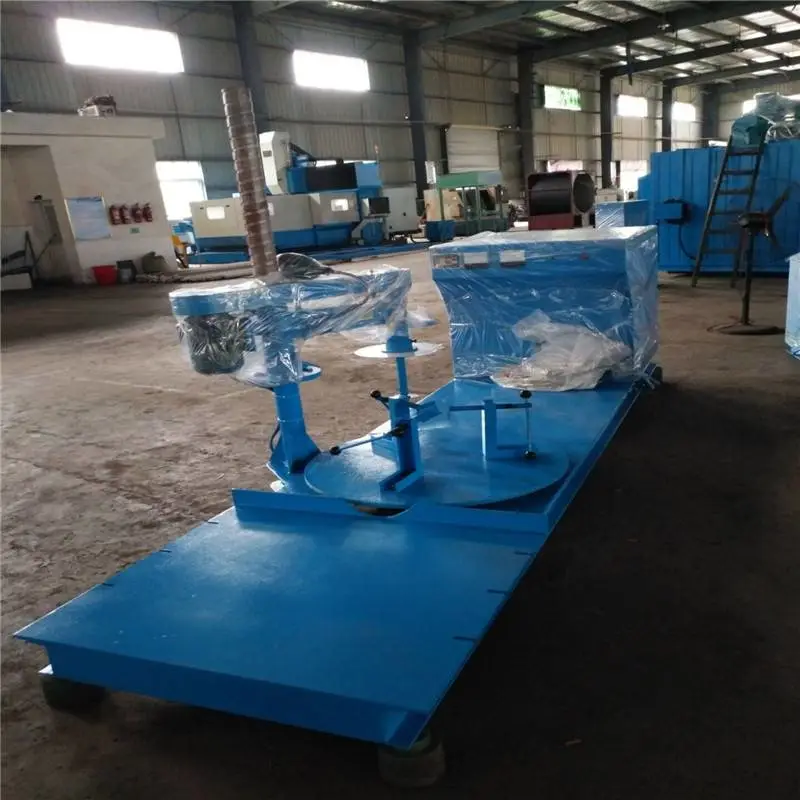

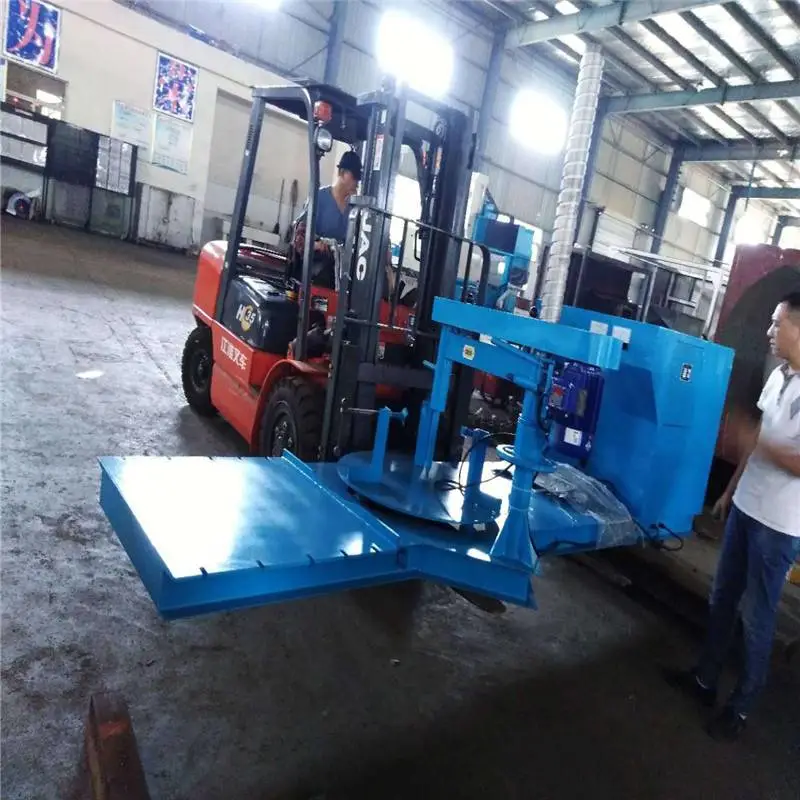

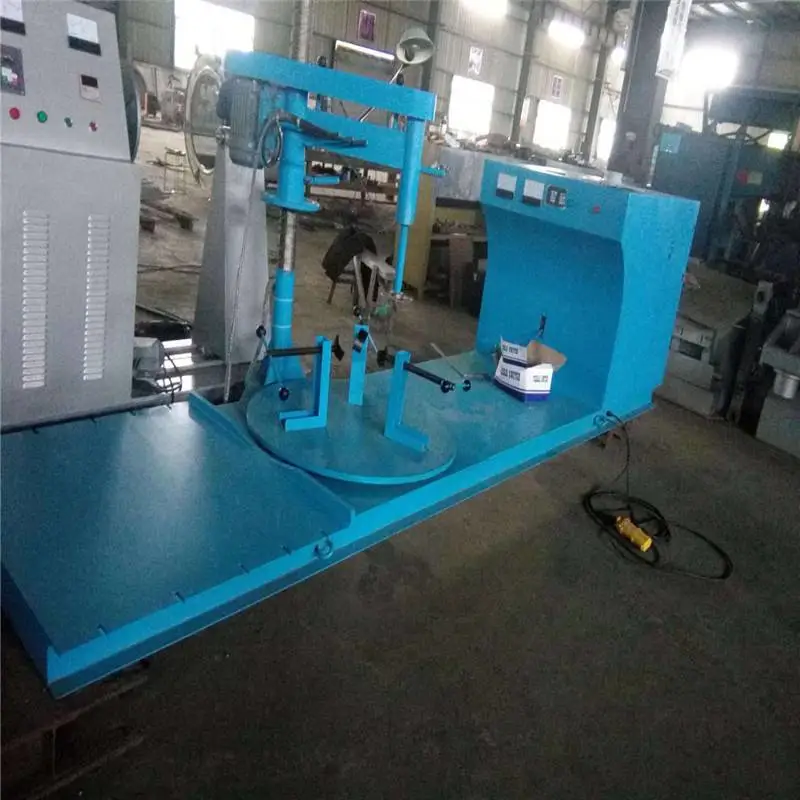

电机线圈拆割线机

一、HCCG-S06型电机线圈拆割线机是我公司技术人员集思广议，潜心设计，是用于电机修理行业切割电机线圈绕组的专用机械，该机采用了平面推力轴承和平衡装置，固定电机的工作台可以自由转动，使用时***和减轻了劳动强度。配备的切割工具采用高速旋转金刚石切割片，操作简单，切割速度快，且不产生粘连及毛刺等现象，有利于绕组的拆卸。它结构合理、使用方便、对工作场地无特别要求，具有调节幅度大，拆线拉力强、操作方便、等特点，工作时大大降低了劳动强度，提高了劳动生产率，是进行维修拆卸电机线圈理想的辅助配备机械。

二、结构

该机由割线部分，主要由底座、机身、旋转底盘、固定支架、电动机、伸缩支杆、平衡支杆、配电等装置组成。

三、 主要技术指标

1、电源电压380V   50Hz

2、输出功率 ：割线2.2KW

3、丝杆高度：大≤1800㎜

4、丝杆大行程：≤1000㎜

5、转盘直径：大1000㎜

6、活动横梁调节范围：大≤1000 ㎜

7、割线范围：50-1000mm

8、切割线径：大50mm

9、适合电机规格：200kw以下

切割前必须检查接零接地是否可靠，定位螺栓及砂轮片夹紧螺钉是否拧紧，其它装置是否紧固。

2、进给速度及转动工作台速度不宜太快，将使砂轮速度减少，反面影响切割效率。

3、人体不能对准砂轮的切线方向，以防意外。

4、进给机构应适当加入润滑油，包括另一侧的导杆。

5、机械停用后，应关掉电源。
