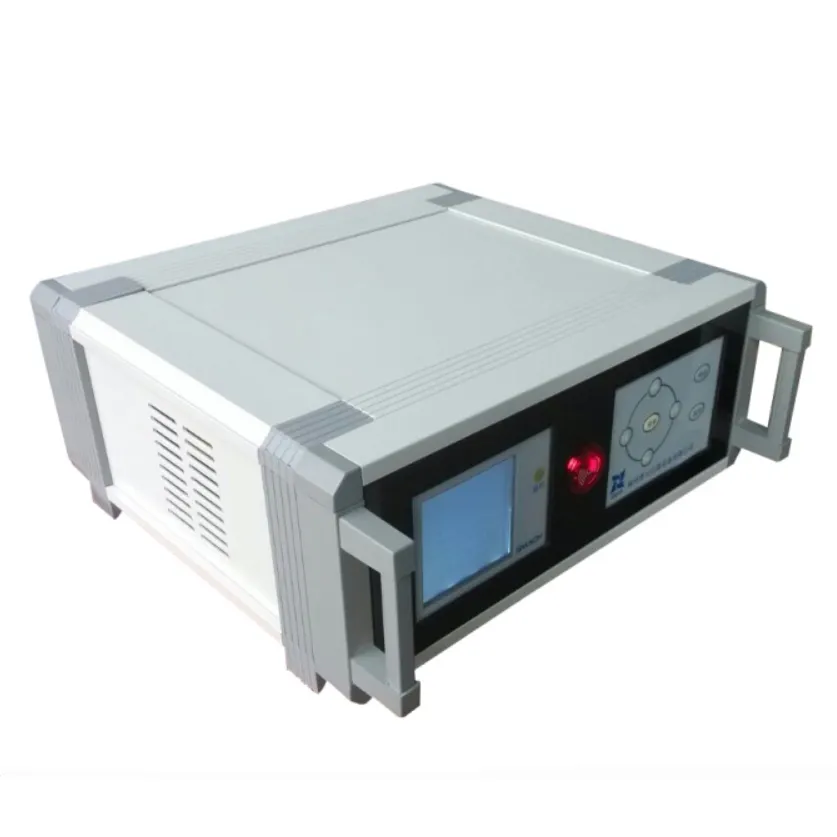

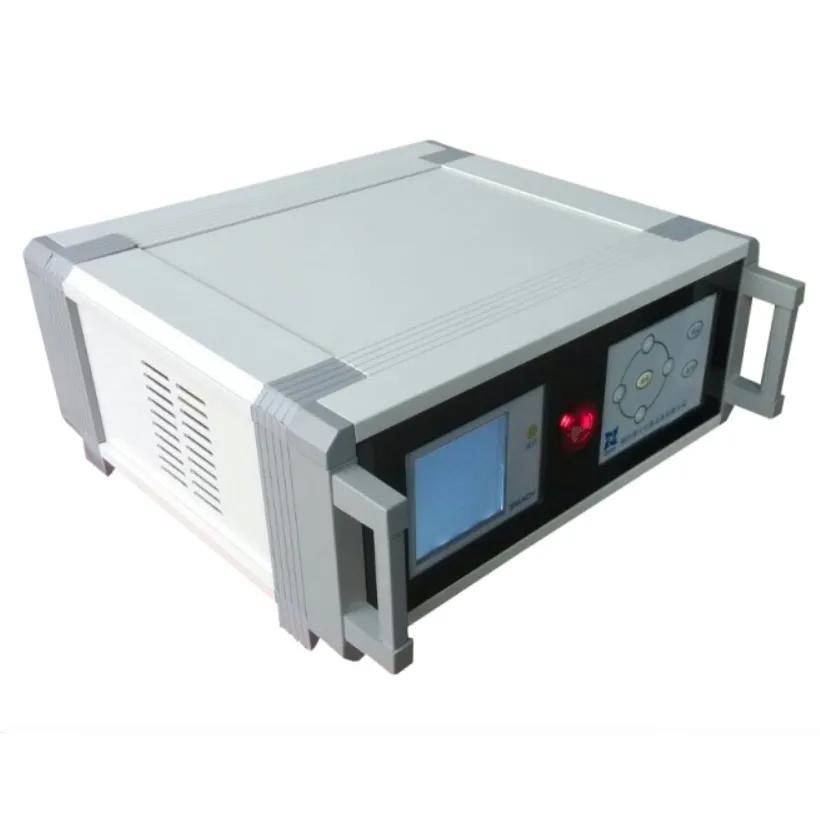

RL5100 区域 x-r 辐射安全报警仪概述

RL5100区域辐射安全报警仪能够实时监测х、γ辐射剂量率，并在发生阈值时给出报警信号。它选用了高速的嵌入式微处理器与 160x160 点阵式显示器，即满足仪器能够实时的监测、快速 的响应；又***了操作上的简便与人性化。主机和探头之间采用了可靠的通讯方式，***了主机能实时显示每个探头的具体剂量率，并能实时指示出探头的当前状态（正常/故障/掉线）。 另可根据现场要求，选配辐射区域监测软件，该软件可连续存储 30 个探头 5 年以上的历史数据。

RL5100 区域 x-r 辐射安全报警仪应用场合

1. 电离辐射环境，如辐照加工等工作场所的辐射剂量监测；

2. 电子加速器实验室辐射剂量监测，可做成门机联锁机制，对人员起到安全防护；

3. 固定射线装置实时监测，如测厚仪、辐照仪等；

4. 车载放射源实时监测，放射源源库区域辐射安全监测；

5. 医院含γ、X 射线诊断、钴等辐射场所的监测。

RL5100 区域 x-r 辐射安全报警仪功能特点

1. 选用高速嵌入式微处理器，***了监测数据与状态的实时性。

2. 采用 160×160 点阵式液晶显示器，全中文操作界面，具有易于上手、操作简便等特性。

3. 自动切换剂量率单位。

4. 一台主机可同时下挂多个探头。

5. 具有自动识别探头功能，可方便工作人员进行探头的换。

6. 报警阈值连续可调（出厂默认设置为 2.5uGy/h）。

7. 多种报警方式，声光报警（标配）；另可扩展为外接报警器，继电器开关报警。

8. 具有三种报警模式（上限报警/下限报警/上、下限报警），灵活适用于各种辐射安全报 警场所。

9. 能自动记录阈值报警、探头（探头故障、探头掉线），并自动存储，掉电后不丢失。

10. 可手动查询阈值报警记录、探头记录（故障、掉线）。

11. 具有实时时钟功能，可实时显示年月日，掉电不影响时钟的运行。

12. 具有多种输入输出接口，可与射线装置和防护门等组成门机联锁系统。

13. 通讯方式：标准 RS485 接口，MODBUS 通信协议，传输距离可达 800 米。

14. 可选 GPRS 无线网络传输，可实现远程联网（可选）。

15. 可选内置电池，用于车载剂量监测和工作电源不稳定的场合。

RL5100 区域 x-r 辐射安全报警仪技术指标

主机参数：
显示方式：LCD 显示器

外形尺寸：320*280*125(mm)（长*宽*高）

状态指示：正常/过载/故障

探头掉线告警指示

探测器故障指示

阈值告警指示

系统供电：标配市电 AC220V（可选备用电池）

使用环境：工作温度-10℃～+45℃

相对湿度：(在 40℃温度下) ≤98％

便于系统集成

辐射安全防护联锁功能

探头参数：
探测器: 补偿型 GM 计数管

测量范围：0.01μSv/h～15mSv/h（可选 0.01?Sv/h～1Sv/h）

灵敏度：>5CPS/uSv/h

能量响应：38keV～3.0MeV

响应时间:1s

 外形尺寸：Φ6×16cm

外壳材质：铝合金

使用湿度：≤98% (T=40℃)

 使用环境：-10℃～+45℃

数字化智能通讯接口

可选短距离无线功能

 电源：9-24VDC
