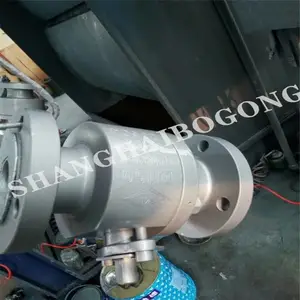

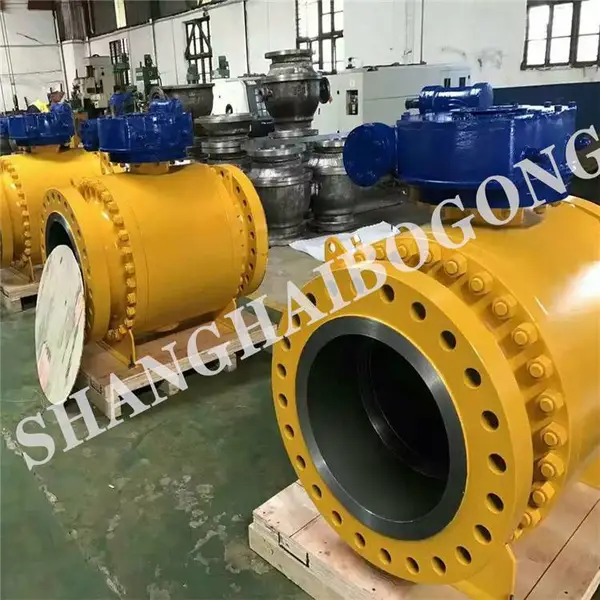

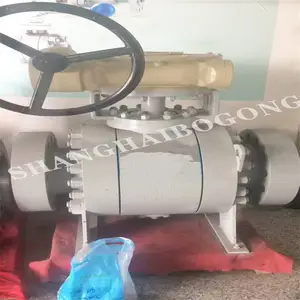

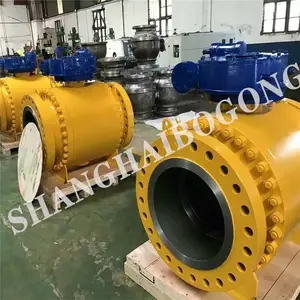

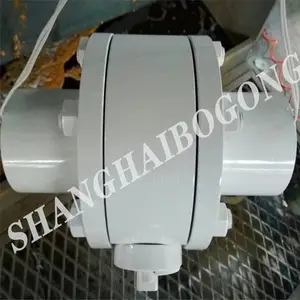

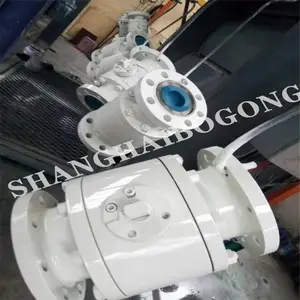

Q341F-150LB 美标涡轮锻钢法兰浮动球阀高压锻钢球阀天然气阀门价格

品牌：渤工阀门	型号：Q341F-150LB	材质：A105、F11、F304、F316、F316L
连接形式：法兰	结构形式：浮动球球阀	3C阀门类别：工业
公称通径：DN10-200mm	适用介质：水，蒸汽、油品、硝酸、醋酸等	压力环境：高压
工作温度：常温	标准：国标、美标	流动方向：单向
驱动方式：涡轮转动	零部件及配件：配件	用途：截止
类型(通道位置)：二通式	作用对象：泵	规格：DN10-200
是否跨境货源：否	包装：木箱、木架

展开

Q341F-150LB 美标涡轮锻钢法兰浮动球阀高压锻钢球阀天然气阀门

『涡轮锻钢球阀』适用于各种轻重工业及楼宇管道。【涡轮锻钢球阀】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。

产品名称	涡轮锻钢球阀
产品型号	Q341F、Q341Y、Q341H
公称通径	DN10-DN200
压力范围	1.0-16.0MPa
阀体材质	A105、F11、F304、F316、F316L

锻钢球阀详细说明：

锻钢球阀就是材料是锻造出来的，材质的密度比铸造的密度要大很多，锻钢球阀关闭件球体绕阀体中心线作旋转来达到开启、关闭的一种球阀，密封件嵌于不锈钢阀座内，金属阀座尾端设有弹簧，当密封面磨损或者烧毁时，在弹簧作用下推动阀座与球体形成金属密封。其具有自动泄压功能，当阀门中腔介质压力超过弹簧预紧力，出口端阀座后退脱离球体，达到自动泄压效果，泄压后阀座自动复位，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等，在各行业得到广泛的用。

锻钢球阀产品用途：

锻钢球阀适用于Class2500Lb (PN420)以下压力，工作温度-46℃-180℃（密封圈为RPTFE. PIOLON. PEEK等）或-46℃-600℃（密封面为硬密封）的各种管道上，用于切断或接通管路中的介质。同时本公司还可根据用户的实际工况和特殊要求进行设计和制造阀门。选用不同的材料，可适用于水，蒸汽、油品、硝酸、醋酸等介质。

锻钢球阀性能参数：

1、工作压力：PN10.0-42.0MPa

2、公称通径：DN10-200mm

3、连接方式：法兰连接、承插焊连接、螺纹连接

4、适用介质：水，蒸汽、油品、硝酸、醋酸等

5、工作温度：-46℃-180℃

6、驱动方式：手动、气动、电动

7、制造标准：国标美标等。
8、阀体材质：锻钢、A105、F11、F22、不锈钢304，304L，316、316L等。

锻钢球阀产品特点：

1、高压锻造球阀采用三片式结构；

2、阀体、阀盖采用模锻工艺，结构合理，外形美观；

3、阀座密封结构密封牢靠，启闭力矩轻；

4、阀杆采用下装式结构，可防止阀杆吹出。阀杆具有防静电结构；

5、可设置90°开关限位机构，并根据用户需要，可加装带锁装置，防止误操作。

执行标准

1, 设计和制造符合BS5351 MSS SP-118
2, 连接方式符合:
     1) 承插焊接符合ANSI B16.11, JB/T1751
     2) 螺纹两端符合ANSI B1.20.1, JB/T7306;
     3) 对焊连接符合ANSI B16.25, JB/T12224
     4) 两端法兰符合ANSI B16.5, JB79
3, 测试和检验符合: API598; GB/T13927, JB/T9092

材质明细表

序号	零件名称	碳钢	不锈钢
1	阀体	A105	F304	F316	F316L
2	球	F304		F316	F316L
3	阀杆	F304		F316	F316L
4	密封圈	PTFE, RPTFE, 尼龙
5	垫片	O型圈, PTFE, 石墨
6	填料	PTFE, 石墨
7	止推垫片	PTFE
8	定位片	A283D, 不锈钢
9	手柄	A283D, 不锈钢
10	螺母	T304
11	定位销	T304
12	螺母	A194-2H	A194-8
13	螺栓	A193-B7	A193-B8

锻钢球阀主要性能规范

公称压力	1.6 MPa	2.5 MPa	4.0 MPa	6.4 MPa	10.0 MPa	150 Lb	300 Lb	600 Lb
强度试验	2.4 MPa	3.75 MPa	6.0 MPa	9.5 MPa	15.0 MPa	3.1 MPa	7.5 MPa	15.0 MPa
水密封试验	1.76MPa	2.75 MPa	4.4 MPa	7.04 MPa	11.0 MPa	2.2 MPa	5.5? MPa	11.0 MPa
气密封试验	0.6MPa

锻钢球阀主要零部件材料

名称	A105类	304类	316类	316L类
阀体	A105	F304	F316	F316L
球芯	1Cr18Ni9	F304	F316	F316L
阀杆	F304	F304L	F316	F316L
阀座	增强四氟乙烯	增强四氟乙烯	增强四氟乙烯	增强四氟乙烯
阀座支承圈	F304	F304L	F316	F316L
O形圈	PTFE	PTFE	PTFE	PTFE

产品结构尺寸：锻钢球阀-16

DN	L	D	D1	D2	b	Z-φd
15	130	95	65	45	14	4-φ14
20	140	105	75	55	14	4-φ14
25	150	115	85	65	14	4-φ14
32	165	135	100	78	16	4-φ18
40	180	145	110	85	16	8-φ18
50	200	160	125	100	16	8-φ18
65	220	180	145	120	18	8-φ18
80	250	195	160	135	20	8-φ18
100	280	215	180	155	20	8-φ18
125	320	245	210	185	22	8-φ18
150	360	280	240	210	24	8-φ23
200	400	335	295	265	26	12-φ23

锻钢球阀-25

DN	L	D	D1	D2	b	Z-φd
15	130	95	65	45	16	4-φ14
20	140	105	75	55	16	4-φ14
25	150	115	85	65	16	4-φ14
32	165	135	100	78	18	4-φ18
40	180	145	110	85	18	4-φ18
50	200	160	125	100	20	4-φ18
65	220	180	145	120	22	8-φ18
80	250	195	160	135	22	8-φ18
100	280	230	190	160	24	8-φ23
125	320	270	220	188	28	8-φ25
150	360	300	250	218	30	8-φ25
200	400	360	310	278	34	12-φ25

锻钢球阀-40

DN	L	D	D1	D2	b	Z-φd
15	130	95	65	45	16	4-φ14
20	140	105	75	55	16	4-φ14
25	150	115	85	65	16	4-φ14
32	180	135	100	78	18	4-φ18
40	200	145	110	85	18	4-φ18
50	220	160	125	100	20	4-φ18
65	250	180	145	120	22	8-φ18
80	280	195	160	135	22	8-φ18
100	320	230	190	160	24	8-φ23
125	360	270	220	188	28	8-φ25
150	400	300	250	218	30	8-φ25
200	500	375	320	282	38	12-φ25

主要连接尺寸(MM)和重量(KG) 800Lb~1500LB

RB	FB	L	d	NPT		SW		L1		H	W	重量 KG
RB	FB	L	d	RB	FB	RB	FB	RB	FB	H	W	重量 KG
3/8x1/4	1/4	92	9.5	3/8	1/4	17.6	14.2	9.6	9.6	53	130	1.5
1/2x3/8	3/8	92	9.5	1/2	3/8	21.8	17.6	9.6	9.6	53	130	1.5
3/4x1/2	1/2	92	13	3/4	1/2	27.1	21.8	12.7	12.7	56	130	1.5
1x3/4	3/4	111	17	1	3/4	33.8	27.1	12.7	12.7	70	160	2.4
11/4x1	1	127	23	11/4	1	42.6	33.8	12.7	12.7	80	220	3.9
11/2x11/4	11/4	140	30	11/2	11/4	48.7	42.6	12.7	12.7	90	250	6.1
2x11/2	11/2	152	38	2	11/2	61.2	48.7	15.9	15.9	100	250	8.5
21/2x2	2	178	48	21/2	2	74.1	61.2	15.9	15.9	110	290	10
