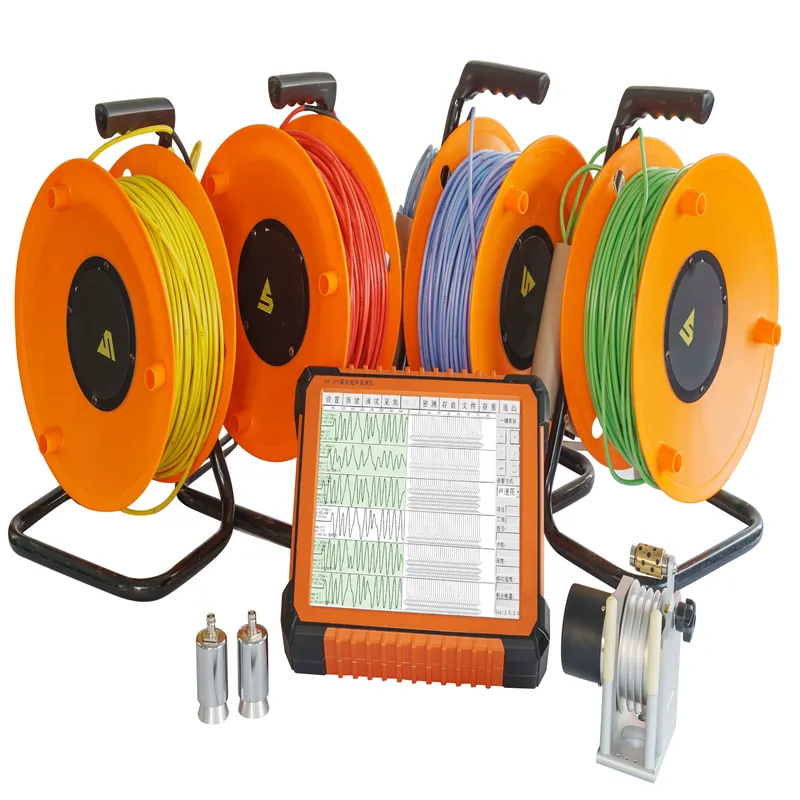

湖北 四通道基桩超声循测仪 超声波基桩完整性检测 型号齐全


适用范围

超声波基桩完整性检测 ;

混凝土强度检测 ;

混凝土裂缝深度检测 ;

混凝土结构内部缺陷检测

符合标准

《建筑基桩检测技术规范》—JGJ 106-2014；

《建筑地基基础检测规范》—DBJ 15-60-2019；

《超声法检测混凝土缺陷》—CECS 21 : 2000；

《超声回弹综合法检测混凝土强度技术规程》—CECS 02：2005；

《铁路工程结构混凝土强度检测规程》—TB 10426-2019；

《公路工程超声回弹综合法检测结构混凝土强度技术规程》—DB51/T1996-2015；

《水运工程混凝土结构实体检测技术规程》—JTS 239-2015；

《上海市工程建设规范》DG/TJ 08-218-2017；

《深圳市建筑基桩检测规程》SJG 09-2015

主要特点

波一键搜索，无需逐一调整增益与延时；

所有换能器收发一体、可兼容互换；

内置前置放大、穿透力达 6.0m；

检测过程中可随意收放线，灵活方便；

默认首波自动判读、支持手动游标判读；

支持水平同步、斜同步以及加密检测等；

采用 A8+FPGA 主控单元、低功耗、高速率；

工业 12.1 寸彩色宽温液晶屏、全触摸屏操作；

嵌入式 WinCE 操作系统、高稳定性、兼容性；

波形实时调整：判读门限、放大倍数、延迟时间等；

多支持 4 个声测管一次性完成检测、连续采集、自动存储；

现场绘制各类图表：波速曲线、波幅曲线、PSD曲线以及波列影像图等

软件特点

软件界面友好、清晰，操作便捷直观；

主界面测点波形曲线、波列图、每个剖面深度曲线联动显示；

波列图、影像图、数据表格可任意切换显示；

剖面声速深度曲线、声幅深度曲线、PSD 深度曲线显示比例可任意调节；

支持声速、声幅自动判读，判读算法准确；

软件具有声速平滑曲线、数字滤波和弯管修正功能；

输出报告结果可自选多种组合内容同时软件支持国标和各地方标准自动计算结果，出报告便捷

技术参数

通道数 4

剖面数 6

显示模式 12.1 寸、1024×768 液晶屏

采集模式 连续采集、自动存储

操作模式 触摸屏

数据转存 USB2.0

动态范围 130dB

放大增益 1~8000 可调

增益精度 0.5dB

频带宽度 1KHZ~200KHZ

声时准确度 ≤ 0.1%

声幅准确度 ≤ 3%

发射电压 500V /1000V

发射脉宽 1 ~ 40us 可调

采集长度 512/1024/2048

采样间隔 0.1~65535us

声时范围 0~65535us

深度分辨力 1cm

供电方式 内置锂电池

工作时间 ≥ 10 小时

主机尺寸 325×245×78mm

主机重量 1.8Kg

1. 国内四通道自发自收基桩剖面全组合超声波检测，已获多项发明***授权；
