_{二次元检测仪器}

二次元检测仪器，是用来测量：角度、直径、半径、点到线的距离、两圆的偏心、两点间距等。

中文名

二次元检测仪器

用    来

测量角度、直径、半径

属    于

二维测量

方    式

通过CCD把图像取到电脑

介绍

二次元检测仪器，是用来测量：角度、直径、半径、点到线的距离、两圆的偏心、两点间距等。

二次元检测仪器，是属于二维测量，与投影仪的原理差不多；但是不同的数据处理系统有不同的测量计算方法，二次元检测仪器，一般是通过CCD把图像取到电脑里进行测量计算。有些功能可能没办做到，要看投影机有没有安装数据处理器，表面测量效果欠佳。

应用

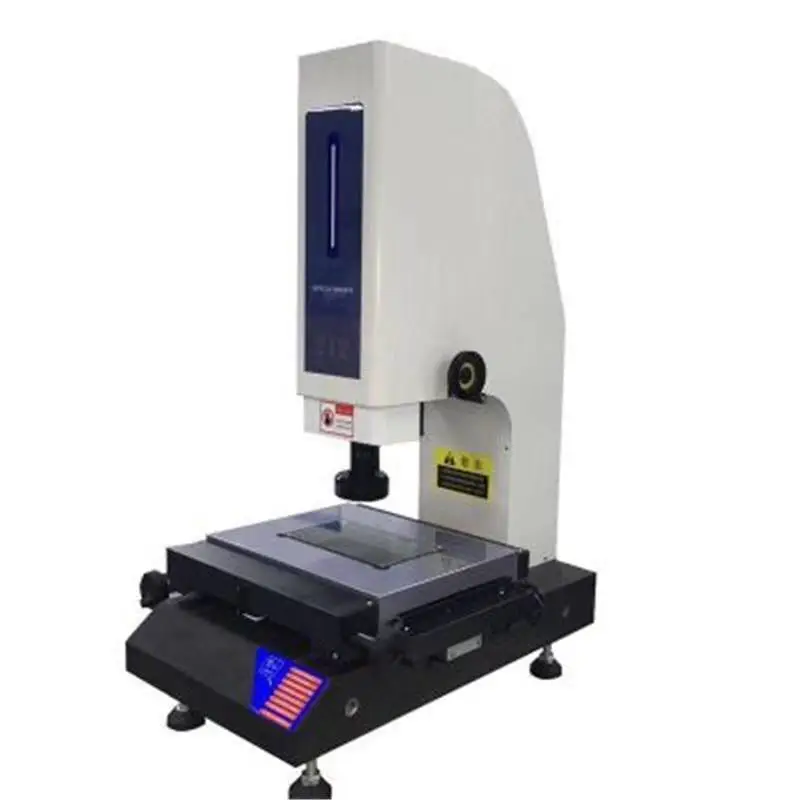

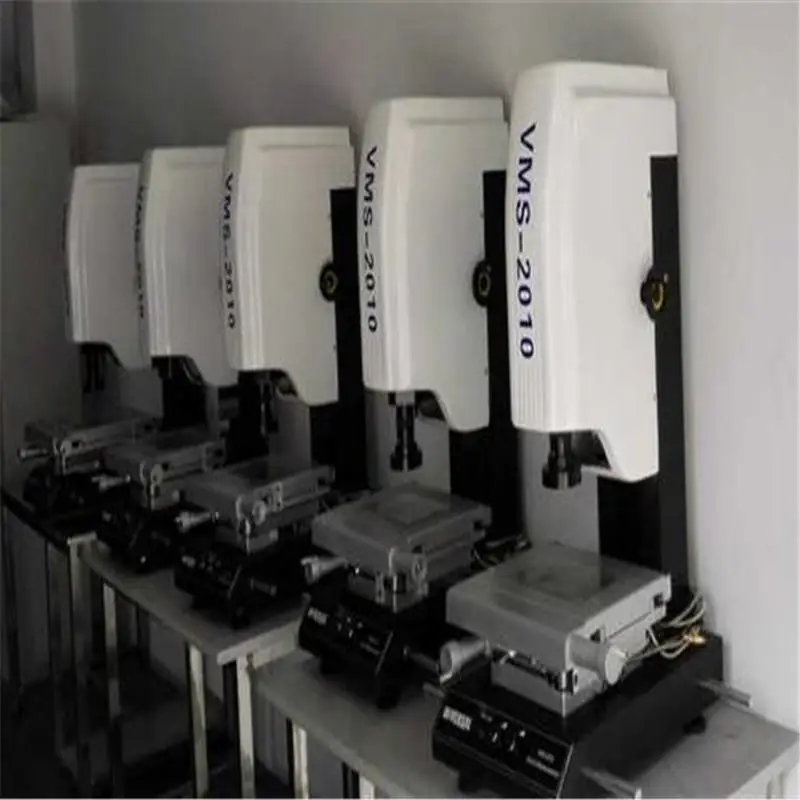

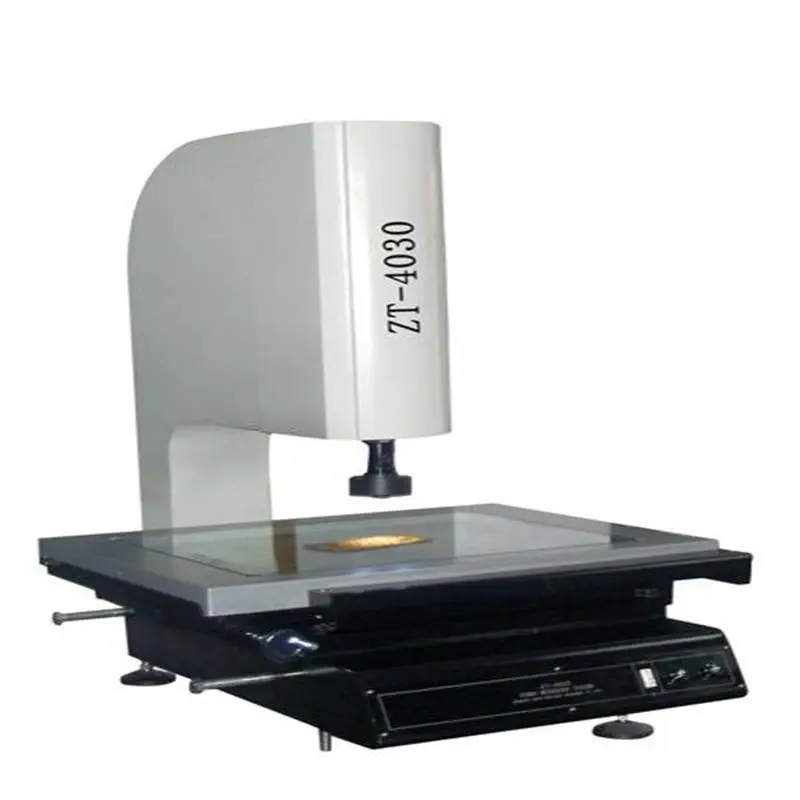

二次元检测仪器在机械行业中是有广泛应用的，　二次元检测仪器分为自动影像测量仪、数字化影像测量仪（CNC影像测量仪）、手动影像测量仪等。自动影像测量仪是在数字化影像测量仪的基础加上了基于机器视觉的自动边缘提取、自动理匹去毛刺、自动测量合成，从而具有了点哪走哪、自动测量；CNC走位、自动测量；自动学习、批量测量等十分优异的功能。同时，基于机器视觉的自动对焦，可以满足于清晰造影下的辅助测高需要，亦可加入触点测头完成坐标测高。自动影像测量是影像测量技术的***阶段，具有高度智能化与自动化特点。

1、CNC电动桌面：（以软件功能控制工作台面，增加操作人员使用及操作上的方便性）。

2、CNC自动测量：可按客户自行设定的程序自动测量出产品尺寸，测量值可自动转到Excel生成统计报表。

3、SPC数据转换（制程能力分析）：能将测量之数据输出至Excel进行分析。

4、辅助对焦：由计算机判定每次的对焦面，以***变换焦距时测量的重现性及精准度。

5、简易测高：搭配辅助对焦功能可测量Z轴高度。

6、图形输出到AutoCAD：可将实时影像中按实际工件外形所描绘的图形直接输出到AutoCAD中成为工程图。

7、图形输出到AutoCAD并自动摆正：可将按实时影像中按实际工件外形所描绘的图形按实际需要来自行设定基准并在传输过程中摆正。

8、AutoCAD中标准工程制图输入：可把AutoCAD中的标准工程制图直接输入到测绘仪软件的影像中，令AutoCAD工程图兴实际工件外形重叠进行对比，从而找出工件和工程制图的区别。

9、JPEG图片输入：可输入先前拍照储存的JPEG图片兴实时影像中的实际工件进行重叠对比。

10、鸟瞰图：可观察工件的全图形并具有类似AutoCAD的缩放功能。

11、在鸟瞰全视图中进行标注：可以在鸟瞰的全图中进行标注尺寸。

12、自定义圆：可按客户需要自定义标准的图（由客户自行定义圆的圆心坐标、直径、半径）。再以标准的圆和影像中的工件作重叠对比，从而找到工件与标准图形之间的误差。

13、自定义线段：客户自行定义线段的起点坐标、长度、旋转的角度，再与影像中的工件作重叠对比，从而找到工件与标准图形之间的误差。

14、直接画图：直接移动工作桌，以十字线中心点画线、圆、弧时不仅可以在AutoCAD中直接生成图形同时在测绘仪软件的影像中也生成相同外形及位置的图形。

15、自设客户坐标：可以根据客户本身的需要在实时影像中的实际工件上自行设定坐标原点（0，0），再以（0，0）点为基准在画面任一点上标示该点X，Y坐标位置。

16、坐标标注：以自己所设定之坐标原点（0，0）为基准，标注图上任意一点的坐标位置。

17、图形自动捕捉：可自行设定参数，对线、圆、弧进行自动扫描边缘并自动取得图形。

18、***取R角功能：为目前市面上准确的平面取R角方式。

19、测量：可测量平面上的任何几何尺寸（角度、直径、半径、点到线的距离、圆的偏心、两圆间距等等）。

20、绘图：可将实时影像中的实际工件外形进行描绘，形成完整的工程图，绘图方式和AutoCAD相似。

21、自动捕捉图形线条的各结点：可以自动捕捉线的起点、中点、终点及两线的交点、圆心及圆周上的三个结点，用于辅助标注绘图等应用功能。

22、标注：可在实时影像中的工件上标注尺寸。有长度、角度标注、坐标标注及连续标注等。

23、拍照：可拍下实物照片，包括所标注的尺寸。

分类

二次元检测仪器分为全自动型跟手动型：（1）二次元检测仪器全自动型：

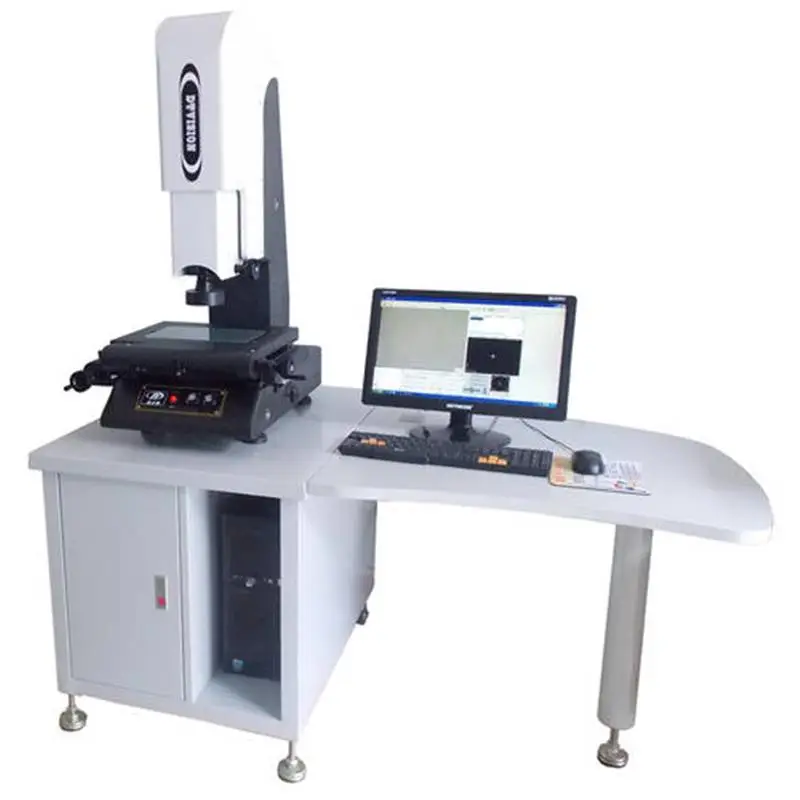

二次元检测仪器全自动型--NEW VISION系列是积累多年CNC仪器研发经验，***推出新型全自动光学影像测量仪。改变原有臃肿沉重的大理石立柱，采用光滑美观的铸铁立柱，内部采用专门传动模组、模块化设计；镜头采用激光测头影像模组；软件方面采用全新人性化设计，使用新款CNC光学影像测量仪比传统CNC更稳定、更方便、更专业。

（2）二次元检测仪器手动型：二次元检测仪器手动型--MUMA200是多年来吸取客户反馈建议研发设计，结合市场需求推出的新型便携式光学影像测量仪。该设备在便携性、微型性方面做出了很大突破，特别在电源方面采用电脑USB接口供电或电源转换器两种方案供选，采用显微镜粗微调旋钮，达到测量效果。
