垂直升降立体车库

一、垂直升降智能立体车库运行原理

该停车设备的运行原理与电梯载人至各楼层的原理相似，车库中间是汽车的垂直运输井道，两侧是沿垂直方向设置的汽车停车泊位，驾驶员将汽车开至出入口提升平台后，提升平台将汽车提到预选的停车层，然后由横移机构将车送至停车泊位，存车动作完成。取车时动作与上述过程相反。1/25 ；

二、垂直升降智能停车性能特点

1、占地少，空间利用***，为平面自然车位面积的

2、采用变频调速技术，运行速度快，达120m/min，运行平稳，安全性高，存取车方便快捷（90S以内），操作简单，维护方便。

3、自动化程度高、耗电低、噪音小；

4、车辆也入库方便，前进出、入库；

5、全封闭管理，安全、防盗，为车辆提供防护。

6、可采用钢结构或混凝土外墙设计，外观新颖、大方。

三、垂直升降智能停车结构

1、钢结构或混凝土结构

2、提升机构

3、横移机构

4、回转机构

5、控制系统

6、托板型存取智能搬运装置

7、车辆存取平台

8、停车装置及控制中心

四、垂直升降智能停车安全装置：

安全装置导向指示、紧急停止开关、减震装置、定位系统、漏电装置、摄像监控装置。

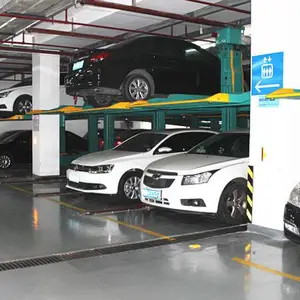

运行原理：

设备采用载车板升降或横移存取车辆。每个车位均有载车板．顶层载车板只做升降运行，中间层载车板既可以横移又可以升降，地面层载车板只做横移运行。中间层和地面层各留一个空位，空位可随着载车板的横移而左右变换，使对应于中间层和空位的顶层或中间层载车板下降至地面，从而使车辆驶入或驶出停车位。对于地面层载车板，车辆可直接驶入或驶出停车位。
