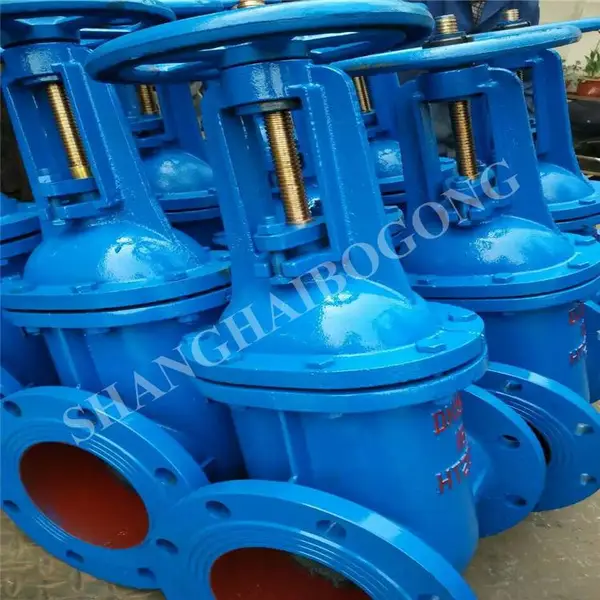

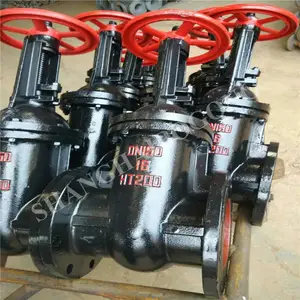

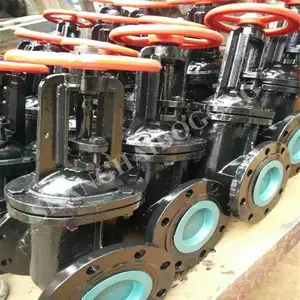

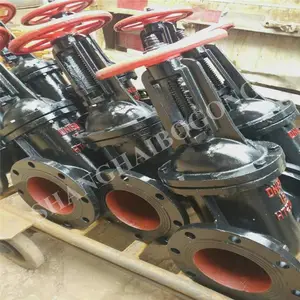

铜芯明杆铸铁闸阀 Z41W-10 市政供水专用铸铁闸阀手动法兰明杆闸阀价格

品牌：渤工阀门	型号：Z41W-10	连接形式：法兰
主体材料：铸铁	公称通径：DN50-DN1200mm	3C阀门类别：工业
适用介质：水、蒸汽、油品等	密封形式：硬密封型	标准：国标
外形：大型	流动方向：单向	驱动方式：手动
零部件及配件：配件	用途：截止	压力环境：常压
工作温度：常温	类型(通道位置)：二通式	规格：DN50-DN1200
是否跨境货源：否	包装：木箱、木架

展开

铜芯明杆铸铁闸阀 Z41W-10 市政供水专用铸铁闸阀手动法兰明杆闸阀

『铸铁闸阀』适用于各种轻重工业及楼宇管道。【铸铁闸阀】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。

产品名称	铸铁铜芯闸阀(明杆、暗杆）
产品型号	Z41T、Z41W、Z45T、Z45W
公称通径	DN50-DN1200
压力范围	1.0-1.6MPa
阀体材质	铸铁、球墨铸铁

产品概述

铸铁明杆闸阀的种类 ,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀 , 楔式闸板式闸阀又可分为:单闸板式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式。按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。广泛适用于石油、化工、制药、电力等行业，在公称压力≤1.0MPa的蒸汽、水、油类介质的管路上作启闭用。暗杆闸阀，驱动方式可选用手动、蜗轮、气动、电动，连接方式可选用法兰，结构形式可选用楔式，密封结构可选用软密封、硬密封，压力范围PN0.1-2.5Mpa，公称通径为DN50-700mm，材质可选用灰铸铁、球墨铸铁。

主要技术参数：

型号	公称压力MPa	试验压力MPa			工作温度	使用介质
		强度	密封（液）	低压密封（气）
Z41T-10	1.0	1.5	1.1	0.6	≤200℃	水、蒸汽
Z41W-10C

铸铁明杆闸阀主要零件材料：

型号	阀体	阀盖	闸板	阀杆螺母	阀杆	填料
Z41T-10	灰铸铁		灰铸铁	铜	不锈钢	油浸石棉盘根
Z41H-10C	铸钢

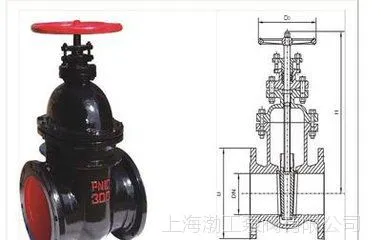

明杆闸阀结构图及主要外形尺寸(法兰尺寸按 JB78 PN1.0MPa规定）：

口径 DN(mm)	Z41T-10
口径 DN(mm)	L	D	H	H1	D0
40	165	145	250	295	160
50	180	160	270	325	180
65	195	180	300	380	180
80	210	195	330	420	200
100	230	215	410	520	200
125	255	245	470	610	240
150	280	280	550	710	240
200	330	335	700	915	320
250	380	390	830	1095	320
300	420	445	960	1275	400
350	450	500	1130	1500	400
400	480	565	1345	1760	500
450	510	615	1450	1920	500
500	540	670	1650	2170	720
600	600	780	-	-	-
700	660	895
800	720	1010
900	780	1110
1000	840	1220
1200	960	1450	-	-	-

暗杆楔式铸铁闸阀主要技术参数：

型号	公称压力MPa	试验压力MPa		工作温度	使用介质
		密封	强度
Z45H-10	1.0	1.1	1.5	≤100-200℃	水、蒸汽、油
Z45W-10
Z45T-10
Z45T-16	1.6	1.76	2.4	≤200℃	水、蒸汽、油
Z45W-16
Z45H-16C
Z45T-16C
Z45W-16C

暗杆楔式铸铁闸阀主要零件材料：

型号	阀体、阀盖、闸板	密封圈	阀杆	填料
Z45H-10	灰铸铁、铸钢	不锈钢	碳钢、不锈钢	浸油石棉盘根
Z45W-10
Z45T-10
Z45T-16
Z45W-16
Z45H-16C
Z45T-16C
Z45W-16C

暗杆楔式铸铁闸阀结构图及主要外形尺寸：

口径 DN（mm)	Z45T-10				Z45H-16C
口径 DN（mm)	L	D	H	D0	L	D	H	D0
40	165	145	300	160	240	345	200	160
50	180	160	300	180	250	355	240	180
65	195	180	340	180	265	375	240	180
80	210	195	360	200	280	435	280	200
100	230	215	400	200	300	500	320	200
125	255	245	500	240	325	615	360	240
150	280	280	550	240	350	675	360	240
200	330	335	620	320	400	750	400	320
