一、概述

混凝土真空吸水工艺是加快施工进度的一种工艺。它在浇灌、振捣、刮平后的混凝土表面铺上吸垫，启动真空设备，从混凝土中吸出游离水，以降低混凝土的水灰比。从而加快施工进度，增加混凝土密实度，提高混凝土强度。

混凝土经真空吸水表面外理后，与未经处理的混凝土相比，强度提高20-50%，搞冻性提高2-2.5倍，性提高1-2倍，钢筋力提高20-25%，搞渗性能也有提高，新旧混凝土的粘接力可增加。在混凝土现场施工时，真空处理后可以立即进行抺平，因而加快了施工进度。另外在水泥用量上可节约25%左右。采用混凝土真空处理吸水工艺，可节约工程造价20-25%左右。

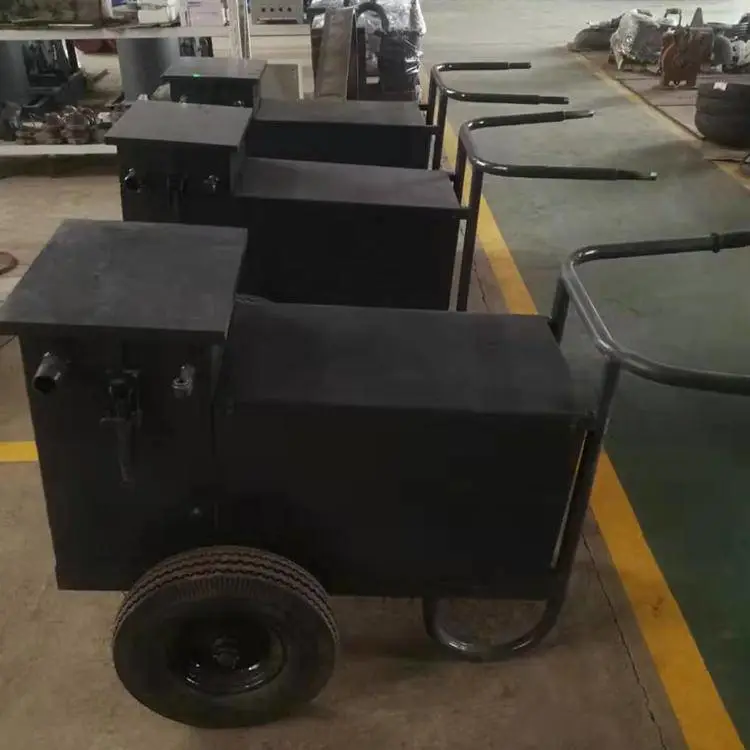

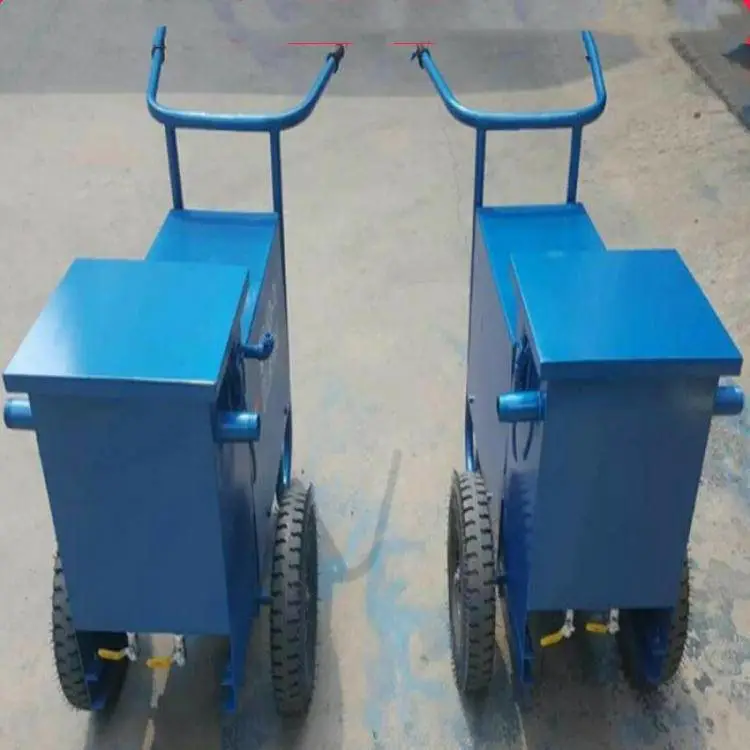

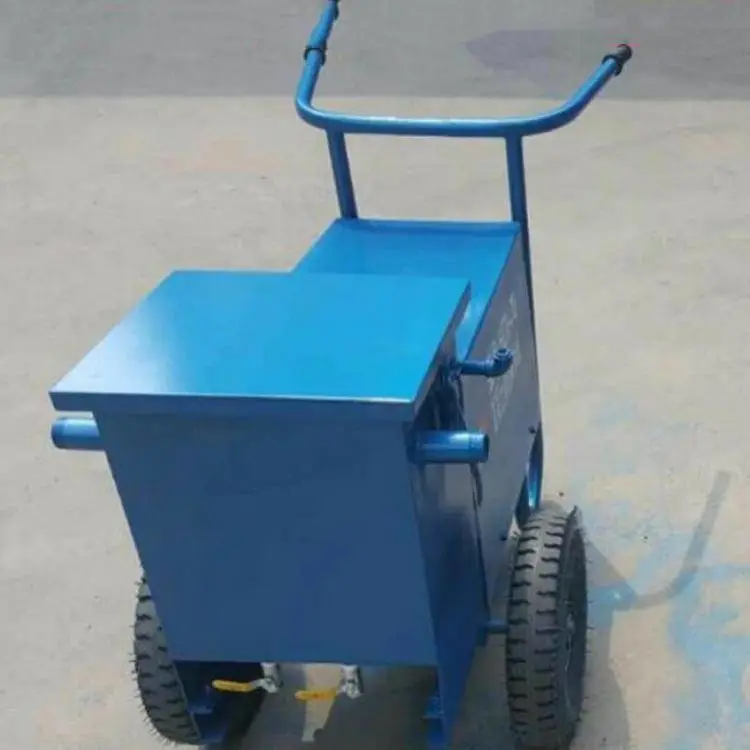

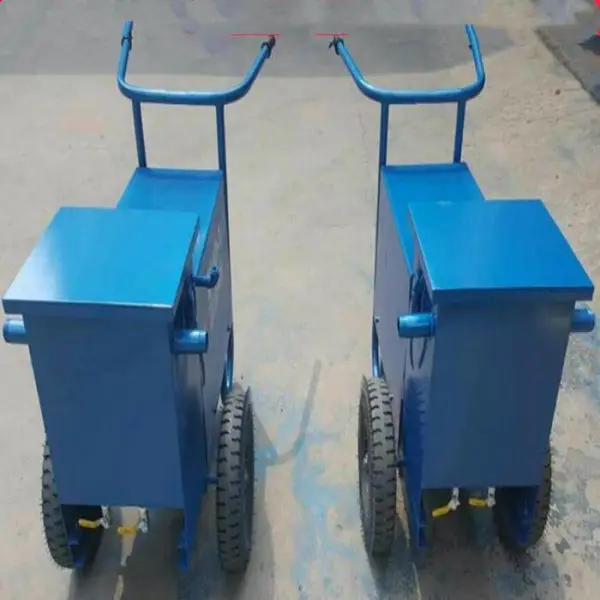

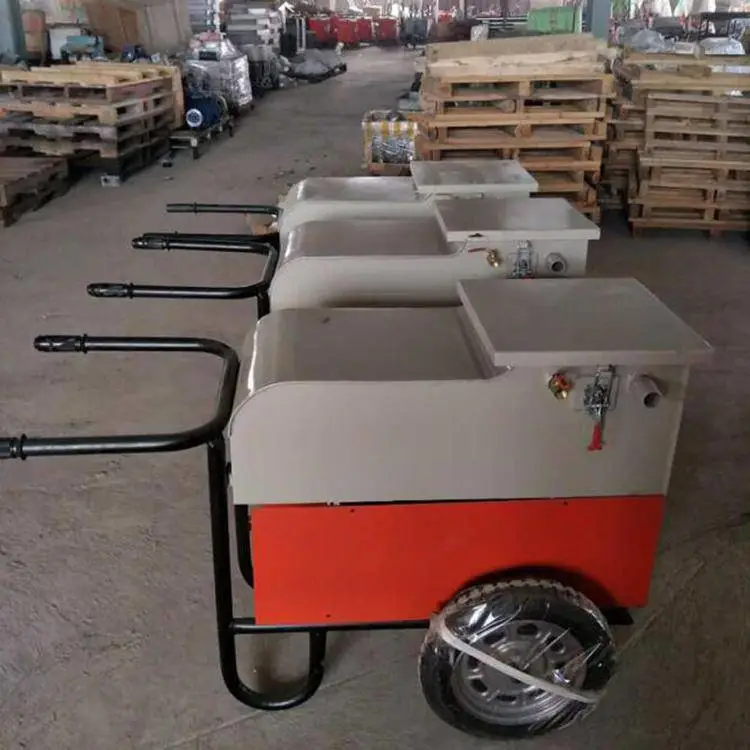

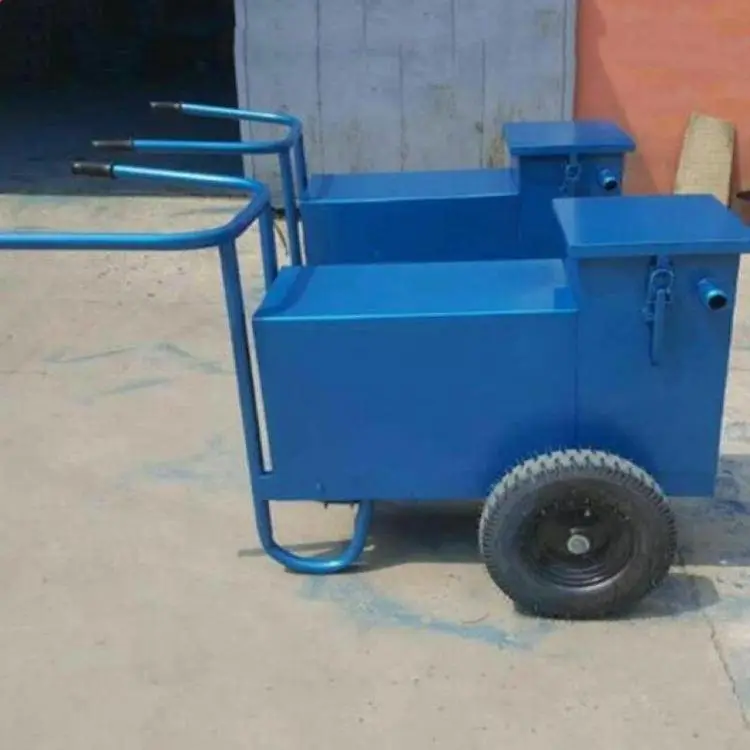

HZX-70型混凝土真空吸水装置主要是为混凝土铺面和混凝土大板施工而设计的。用于地面、机场、道路、船坞等混凝土工程吸水处理，亦可用于混凝土预制构件的生产。本装置设计、选材，具有结构简单、运转平稳、噪音低、体积小、重量轻、移动方便、操作维护简单、使用寿命长等优点。

组成：

1、排水管

2、滤网

3、集水室

4、真空室

5、泵

6、电动机

7、吸垫

8、吸管

9、真空表

二、主要结构

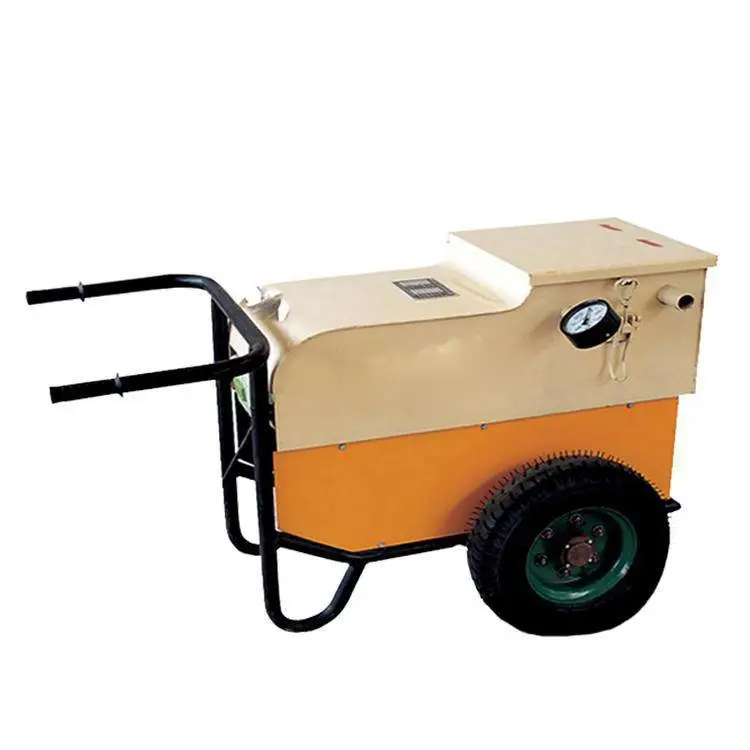

HZX-70型混凝土真空吸水装置包括主机和附件两大部分，主机由真空泵、电动机以及带有真空室和集水室的水箱组成，主机安装在可移动的小车上。附件吸垫用软管与真空室相连。水环式真空泵（5）由电动机（6）驱动。混凝土中的水份在负压的作用下，经过吸垫（7）及吸管（8）进入真空室（4），然后通过泵体（5），进入集水室（3），再由排水管（1）排放出去。滤网（2）阻挡悬浮颗粒进入真空泵。砂子和其它轻生的颗粒下沉到真空室底部，真空表（9）直接反应出工作过程中真空室内真空度变化情况。

吸垫是由尼龙过滤布和盖垫两大部分组成，盖垫是由单面带有凸头的气势薄膜制成，四边胶接一圈封边，以***盖垫具有良好的密封性能。使用时其光面朝上，凸头与尼龙滤布之间的间隙即形成真空腔，尼龙滤布能够阻挡吸水过程水泥颗粒通过。盖垫中心设有弯头，与真空泵吸管相连接。

四、操作说明

启动前：

1、真空泵和集水室中都灌满清洁水，盖上盖板扣紧。

2、检查软管，盖垫及接头应无损伤，尼龙布、吸水通道不堵塞。

3、在已平整的混凝土表面铺放尼龙布，然后将盖垫覆盖在尼龙布上，并向两边摊开，盖垫四周应伸出10厘米。

4、接上软管及电源。

启动：

1、开动电机并检查转向，注意箭头指示正确转向。如在启动按钮时，出现电动启动不灵，热继电器发热，等2分钟后热继电复位后再启动。

2、确保吸垫紧密贴合在混凝土表面上，安装在真空室上的真空表读数应为0-0.1Mpa。

3、真空吸水处理时间与混凝土层厚度有关，一般是每厘米厚度为1分钟左右，15厘米厚需要18分钟。水温越高，真空度下隆越多，吸水能力越差。

达到预定的时间后，掀起盖垫两个短边。露出尼龙布2厘米，继续真空保持一个短时间，以除去残留水份。

本装置中采用的真空泵极限真空度较高，抽吸能力较强，但当真空度达到极限真空时，真空泵会出现“气蚀”噪声。这是一种正常的物理现象，并非设备质量问题，当真空度低于极限真空后，“气蚀”声会自然消失。真空泵不允许在“气蚀”状况下长时间运转，以免影响寿命。

五、维护说明

操作结束：

1、用清洁水加入水箱，开动真空泵一分钟左右清洗泵和水箱，反复数次，去除所有小组砂和水泥。

2、将泵车向前倾斜，使水箱前面着地，直至箱中的水全部倒出为止。

3、清洗尼龙布及盖垫。

请用户注意：

1、本机使用完毕，一定要及时清洗，防止抽吸水中混杂的水泥凝结。

2、定期检查泄水孔，防止阻塞。（泄水孔位置，在泵体上靠近电机法兰下方）。

3、本机只能抽吸水气的混和物，试机时不能用来直接抽水，以免超负荷而损坏电机。
