一、概述

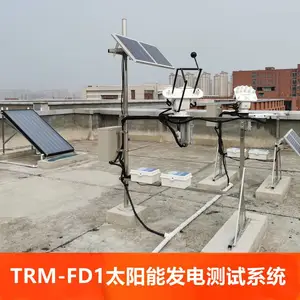

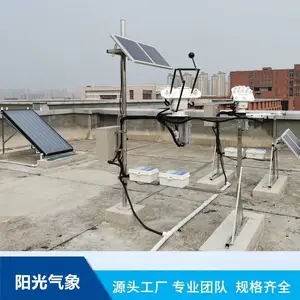

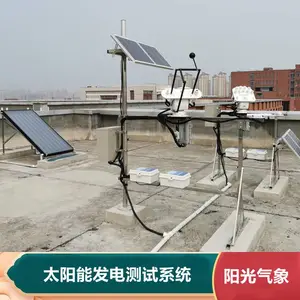

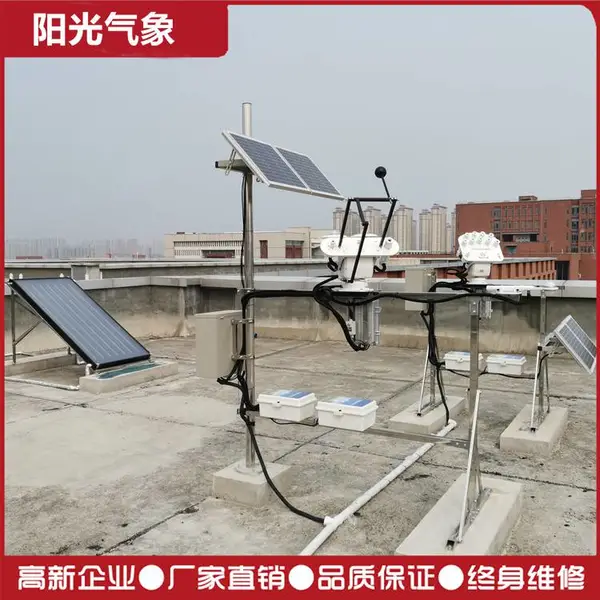

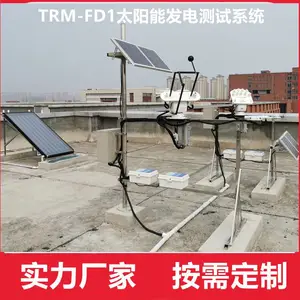

能源危机，电力紧张是困扰当今中国的一大难题，太阳能作为绿色能源***已经越来越得到人类的重视，随着太阳能产业的不断发展，其应用产品不断增多，针对太阳能发电的检测及研究显得十分重要，我单位在具有三十余年生产太阳能检测仪器经验基础上，与中国科学院电工研究所共同开发研制的TRM-FD1型太阳能发电测试系统，可保障太阳能发电质量及运行状态检测，已得到广泛应用。可满足太阳能发电站，太阳能发电测试，太阳能光电研究,太阳能实验室等领域的使用。

二、适用范围

用于太阳能发电站的实时监测，对研究太阳能发电质量，效率，故障诊断数据管理，提供数据保障。

三、技术指标

环境数据是决定太阳能发电的重要指标，对太阳能发电质量起着决定性作用，同时也是对太阳能发电站的设计提供***数据***。本系统即可以独立使用，也可与发电站配合工作，系统主要测试功能如下：风速、风向、环境温度、太阳能电池温度、蓄电池温度、太阳总辐射、太阳直接辐射、充电电流、充电电压、逆变输出电流、逆变输出电压、工作电流、工作电压，该系统可对10W---30KW太阳能电池组件及方阵直接测量，利用自然光做光源能快速测出方阵I-V特性，功率特性等指标。

1.风速：

    通道数:1路；
    范  围:0～60米/秒；
    精  度:±0.3米/秒；
  显示分辨率:0.1米/秒；

2.风向:

    通道数:1路；
    范  围:0～360度；
    精  度:±3度；
  显示分辨率:1度；

3.太阳能辐照度:
    通道数:4路；
   3.1 总辐射(水平面和电池板平面)
      范 围:0～2000W/m2；
      精 度:小于5% ；
  显示分辨率:1W/m2；
   3.2 自动跟踪直接辐射
      范 围:0～2000W/m2；
      精 度:小于5% ；
  显示分辨率:1W/m2；
   光谱范围:280—3000nm；
  3.3 太阳散射辐射
     范 围:0～2000W/m2；
     精 度:小于5% ；
  显示分辨率:1W/m2；
    光谱范围:280—3000nm；

4.温度:(蓄电池温度1路，太阳能电池温度2路，环境温度1路)
    通道数:4路
    范  围:-40～80℃；
    精  度:±0.2℃；
  显示分辨率:0.1℃；
    结  构：全密封结构，防潮，防水，粘贴电池表面；
    尺  寸：20*40*4（mm）(长方形薄片)；

5.电压接口（蓄电池电压，逆变器输出电压，太阳能电池电压）
    通道数:4路
   电压范围:0～250V（交直流均可）；
    精   度: 小于0.5%；
   显示分辨率:0.1V；

6.电流接口（总充电电流，逆变输出电流，太阳能电池电流）
     通道数:4路
   电流范围:0～30A；
    精   度:小于0.5%；
  显示分辨率:0.1A；

7.存储容量:6000条(小时整点数据连续存储半年以上)，存储内容为设定时间内的数据平均值。

8.供 电:交流220V, 直流12V。

9.通讯接口:标准RS232接口，与管理微机有线连接，实时传送采集数据。也可通过无线通讯器实现远程遥测，进行异地监控，***发电系统的正常运行。

10.管理软件:TRM—FD1型太阳能发电测试系统管理软件可在WINDOWS98以上环境即可运行，实时显示各路数据，每隔10秒更新一次，小时整点数据自动存储（存储时间可以设定），与打印机相连自动打印存储数据，数据存储格式,EXCEL标准格式，可供其它软件调用。
