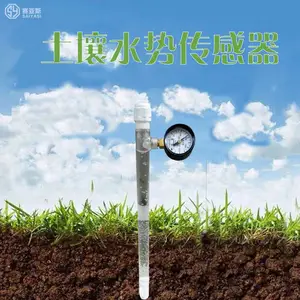

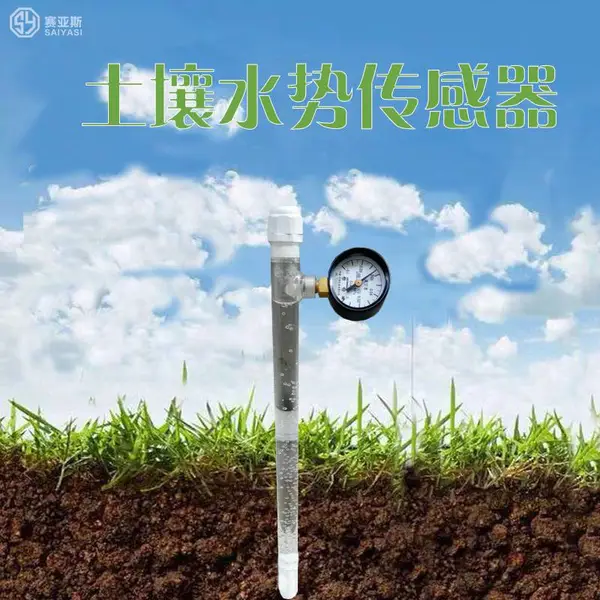

张力传感器

型号：SYC-SSQ

品牌:赛亚斯

产品介绍

张力传感器适用于测量土壤中任意点的土壤湿度情况。当土壤变干,与陶瓷头接触的湿度表面张力势趋于将管内的水分吸出。从而在管内顶部形成局部真空。当灌溉或降雨后，水分被吸回管内使真空度减少。用于灌溉管理的可靠仪器。适用于所有农业科研及生产:草地,牧场,作物,果园,葡萄园等。土壤水势传感器适用于测量土壤中任意点的土壤湿度情况。当土壤变干, 与陶瓷头接触的湿度表面张力势趋于将管内的水分吸出，从而在管内顶部形成局部真空。

1 .技术参数

工作电源DC 8V~14V（有线型号tp szl）DC 6V（无线型号tpsar szl）

工作电流<；30mA（有线版本）<；50mA（无线版本）

 备用电流<；1mA（有线版本）<；10mA（无线版）

 环境温度0~70℃ 测量范围-100KPA~0

测量精度0.25kpa，0.5%FS 响应时间≤ 30s 有线接口RS-485，标准串行数据协议

2.工作原理

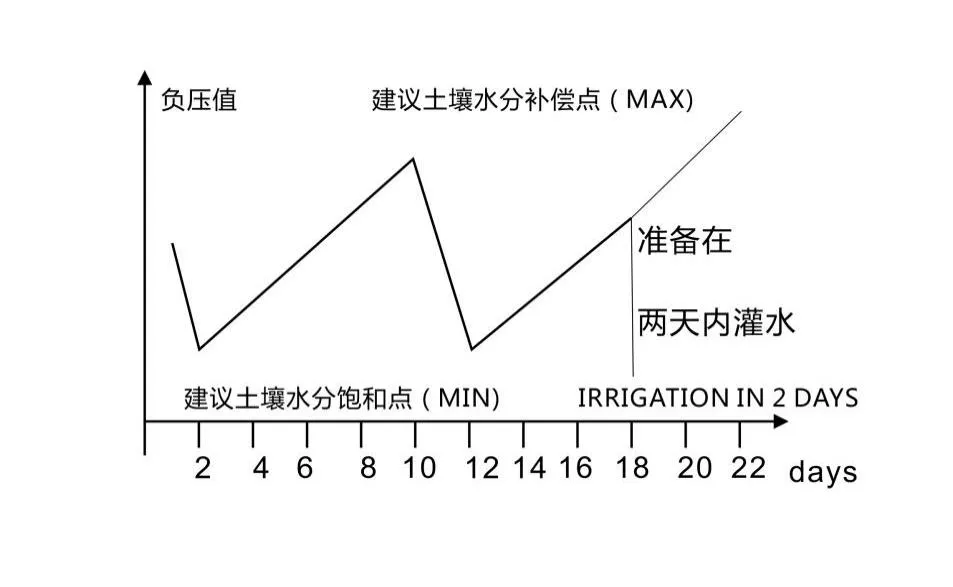

该传感器适用于测量土壤中任何一点的土壤湿度。当土壤变干时，与陶瓷头接触的水分表面张力势会吸出管道中的水。这会在管子顶部产生局部真空。灌溉或降雨后，水被吸回管道以降低真空度。高真空读数表示土壤干燥，低真空读数表示土壤湿润。可靠的灌溉管理工具。适用于所有农业科研和生产：草地、牧草、农作物、果园、葡萄园等，一般在灌区设置一定数量的监测点。每个点应有2-3个不同长度的传感器。这样不仅可以了解各点不同深度的水分含量，还可以了解灌溉过程中的水分运动情况，通过定时采集设备，每周采集2-3次数据，绘制土壤水分运动图。试验结果应与从农业部门了解到的不同作物需水量相结合，以便灌溉人员能够估计下一个灌溉周期的需水量，并为灌溉日的前几天做好准备。每个部件都是可拆卸的，易于更换和维护。管道长度为15-90cm（测量深度），可满足大

多数情况的要求。特殊长度可按用户要求加工

1.水势探头（陶瓷头）使用前应在水中浸泡3小时以上

2.从塑料管顶部注入冷却开水（原水中有许多气泡）；将水势的每个部分密封到位。在安装每个部件

3.之前，请注意将O形圈放置到位。在选定的埋设点，用土钻钻孔至预定深度。向隧道底部注入约5ml泥浆，并将水势探头插入隧道。

4.夯实塑料管周围的土壤。水势探头的埋深从陶瓷管中部到土壤表面计算。将水势探头埋入湿土中1小时，干燥数小时后即可测量，稳定读数需数小时

5.当管内水位明显下降时，需补充冷却水

6.如果水位下降过快，说明密封不好，需要检查或重新安装

7.计算：如下图所示（图为参考，以实物为准）： 土壤水势（kPa）=水势读数探头水柱高度（CM）/10.2 式中：10.2：指厘米水柱高度到千帕（kPa）的换算系数探头水柱高度：指刻度线到陶瓷中心的高度水头 土壤水势测量值与土壤状况的参考值： a，测量力值在-10~0kpa范围内：说明大部分作物湿度过高 b。测得的力值在-30到-10KPA之间：这意味着它是潮湿的，适合大多数作物的生长。测得的力值在-50到-30KPa之间：这意味着干湿作物需要灌溉。测得的力值在-50kPa范围内：表示大部分作物需要灌溉

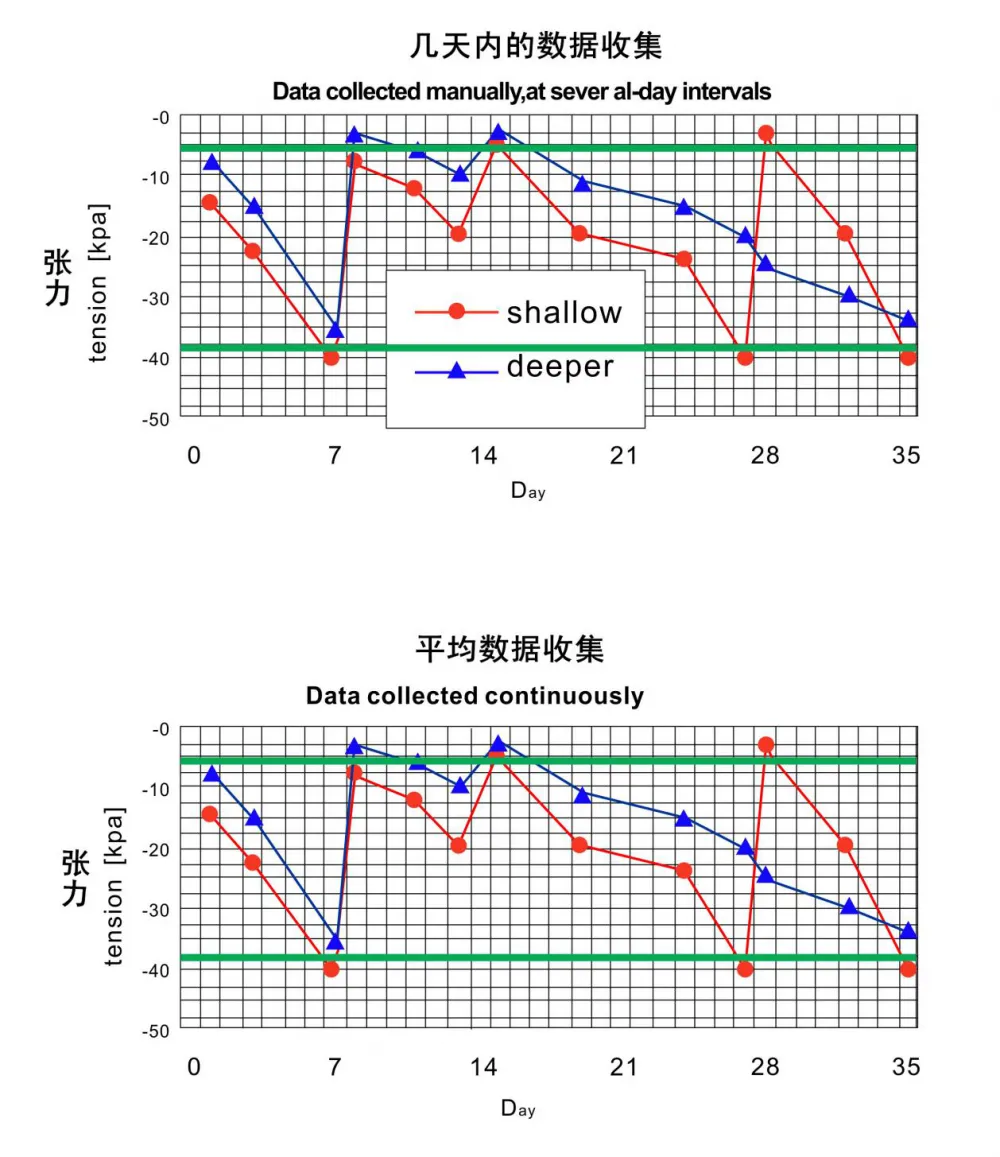

（4）应用试验数据分析图
