一、材料介绍

乙烯基酯防水防腐涂料掺入无机填料及各种助剂配制而成的乙烯基酯防水防腐涂料、高分子的理想环保防水涂料。

1、耐强酸、强碱、盐、工业污水、生活污水、油等。

2、使用寿命长，机械力学性能优良、拉伸强度高、延伸率大，抗变形，对基层收缩和开裂变形适应性强。

3、***、无害、无污染。

4、干湿基面均可施工，施工简便、安全。

5、粘结强度高。

6、耐臭氧、耐生物菌的腐蚀性强。

7、防水防腐防碳化作用，***可用于饮用水工程的防腐防水抗渗。

二、施工准备

 1、材料

本项目采用乙烯基酯防水防腐涂料，涂刷法施工。底涂中涂乙烯基酯防水防腐涂料是一种由高分子乳液与无机粉料组成的单组分防水涂料，对进入现场的 乙烯基酯防水防腐涂料应按标准验收，有出厂合格证和质检报告才能使用。面涂是以合成高分子材料为基料，加入纳米固化剂和纳米助剂生产而成的双组份水乳型弹性涂料

2、乙烯基酯防水防腐涂料主要特点

 具有较高的抗拉强度和延伸率及明显的柔性。具有较高含量的无机物水泥基材料 , 涂层有较强的耐久性、耐候性。施工方便、安全、工期短。


 3、主要工具：清理基层工具锤子、凿子、铲子、钢丝刷、扫帚、抹布等。

   配料工具台秤、水桶、称料桶、拌料桶、搅拌器、剪子等。

   涂覆涂料工具滚子 、刮板、刷子等 。

四、防水涂料配合比

1、底涂面涂的乙烯基酯防水防腐涂料打开包装之后用搅拌机搅拌2分钟就即可施工。

2、面涂配料按规定的比例取料 , 用搅拌器充分搅拌均匀 , 直至料中不含团粒 , 搅拌时间约为 5min, 应用机械搅拌。

五、 施工操作要点和技术要求

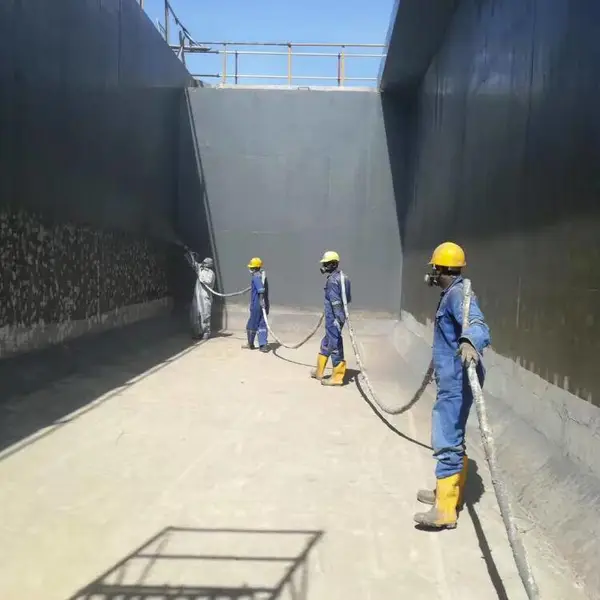

 1、乙烯基酯防水防腐涂料施工：

  工艺流程

   基层处理 → 涂刷底涂乙烯基酯防水防腐涂料  →  涂刷中层乙烯基酯防水防腐涂料  →涂刷面层乙烯基酯防水防腐涂料→ 保护层施工

 基层清理：基层表面凸出部分应铲平，凹陷处用掺108胶水泥砂浆填平密实，将沾污尘土、砂粒砂浆、灰渣清除干净，油污应清洗掉，并用清洁湿布擦一遍；基层表面应平整不得有松动、起砂、空鼓、脱皮、开裂等缺陷，表面层含水率应小于9％；报验合格后才可以刷底涂；

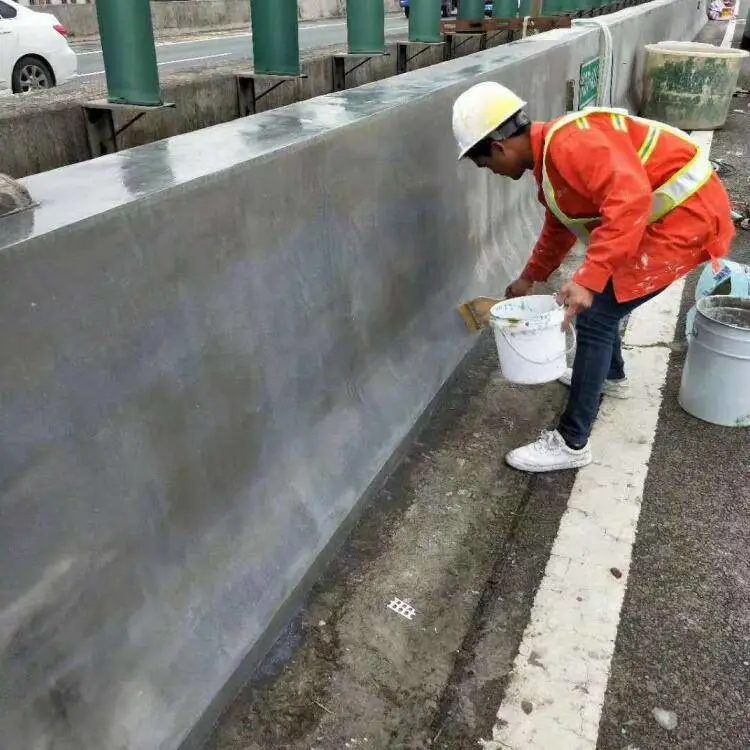

滚刷底涂：底涂是为了提高涂膜与基层的粘结力，而当基层潮湿或在不吸水的干净的基层上使用时，

细部附加处理：管根、阴阳角等易发生漏水的部位应增加一层加筋布加强处理。首先用毛刷刷厚度均匀地涂刷一遍高弹柔韧性防水涂料，涂刷宽度250mm为宜，并立即粘贴加筋布进行加筋增强处理。

涂刷道涂层：细部节点处理完毕且涂膜干燥后，进行道大面涂层的施工。涂刷时要均匀，不能有局部沉积，并要多次涂刮使涂料与基层之间不留气泡。

六、施工注意事项

（1） 防水防腐涂料的配置及施工，必须严格按厂家的技术要求进行。配制好的防水涂料应在20分钟内用完。

（2） 粉料应存放在干燥处，乳剂应存放温度在5℃以上的阴凉处。材料应妥善贮存和保管。甲、乙组份应储存在室内通风干燥处份储期不应超过六个月；乙组份不应超过12个月。甲、乙组份严禁混存贮器要密封，以避免变质失效。过期材料，应会同厂方商定后再使用。

（3）如发现涂层有破损或不合格之处，应用小刀将损坏或不合格之处割掉重新涂刷涂膜材料。

（4）防水防腐层施工不得在雨天、大风天进行，严冬季节施工的环境温度应不低于5℃。

（5）施工时如发现涂膜层空鼓，产生原因主要是基层潮湿，找平层未干含水率过大，使涂膜空鼓，形成鼓地；施工时要注意控制好基层含水率，接缝处应认真操作，使其粘结牢固。

（6）施工时如在穿过地面、墙面的管很、地漏等处出现渗漏水主要原因是由于管根松动或粘结不牢，接触面清理不干净，产生空隙；接磋、封口处搭接长度不够，粘贴不紧密或伸缩缝处由于建筑物不均匀下沉，撕裂防水层等原因造成的，施工过程中应精心仔细的操作加强责任心和检查。
