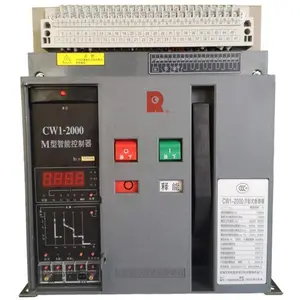

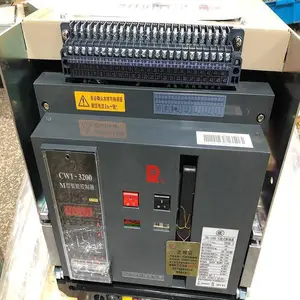

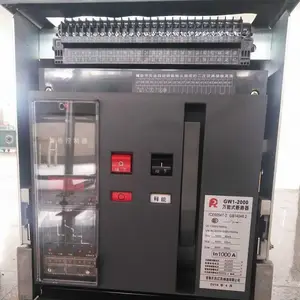

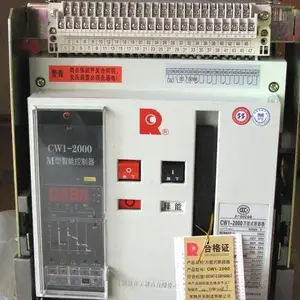

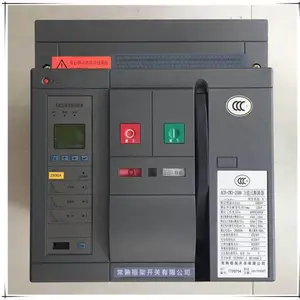

常熟框架断路器CW3-1600/3抽屉式1600A详细介绍

常熟开关式断路器CW1系列CW2 CW3系列安装尺寸 维修

原装常熟开关框架断路器CW3-2500M/3P 抽屉式 1600A

一:概述

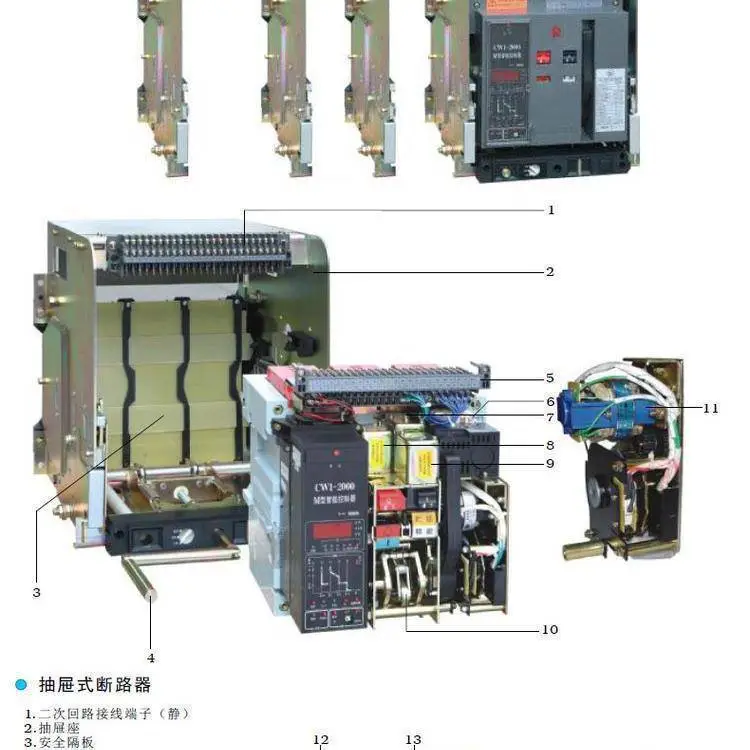

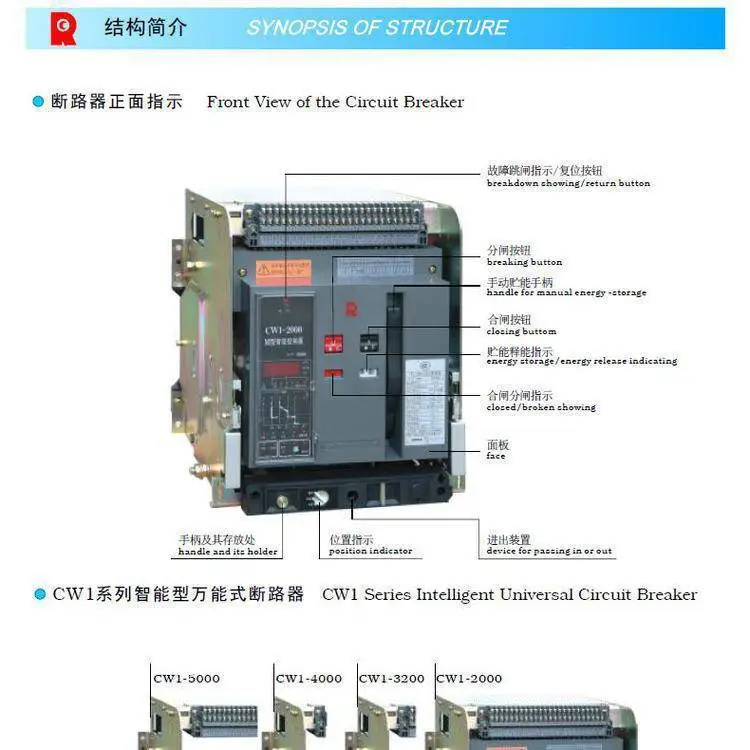

CW3-2500功能介绍:断路器为立体布置形式，触头系统、瞬时过电流脱扣器左右侧板均安装在一 块绝缘板上。上部装有灭弧系统，操作机构可装在正前方或右侧面，有“分”、“合”指示及手动断开 按钮。其左上方装有分励脱扣器，背部装有与脱扣半轴相连的欠电压脱扣器。速饱和电流互感器或电流 电压变换器套在下母线上。欠电压延时装置、热继电器或半导体脱扣器可分别装在下方。 断路器为立体布置形式，由底架、侧板、横梁组成框架，每相触头系统安装在底架上， 上面装灭弧室。操作机构在断路器右前方，通过主轴与触头系统相连。电动操作机构通过方轴与机构连 成一体装于断路器下部，作为断路器的贮能或直接闭合之用，贮能后的闭合由释能电磁铁承担。在左侧 板上方装有防回跳机构，以防止断路器在断开时弹跳。各种过电流脱扣器按不同要求装在断路器下方， 欠电压，分励脱扣器及电动操作控制部分装在左侧，其中欠电压、分励脱扣器通过脱扣器与放大机构相 连，以减少断路器的脱扣力。12对辅助触头供用户联接二次回路用，面板上有显示断路器工作位置的指 示牌“1”“0”和“贮能”指示，还有供合闸及分闸用的按钮“1”“0”（均按下）。断路器附有正面手动操作手柄；附有检修用的手动操作手柄（均可卸下）。

二:特点

CW3-2500适用交流50Hz，额定电压380V、660V，额定电流为200A-6300A的配电网络中,主要用来分配电能和保护线路及电源设备免受过载、欠电压、短路，单相接地等故障的危害，该断路器具有多种智能保护功能，可做到选择性保护，具动作***，避免不必要的停电，提高供电可靠性。在正常的条件下，可作为线路的不频繁转换之用。1250A以下的断路器在交流50Hz电压380V 的网络中可用作保护电动机的过载和短路。在正常条件下还可作为电动机的不频繁起动之用。

三:CW3-2500使用环境

1.周围空气温度上限不超过+40℃，下限不低于-5℃，且24h的平均值不超过+35℃。

2.安装地点在海拔高度不超过2000m。

3.大气相对湿度在周围空气温度为+40℃时不超过50%；在较低温度下可以有较高的相对湿度；***湿月的月平均相对湿度为90%，同时该月的月平均***温度为+25℃，并且考虑到因温度变化而发生在产品表面上的凝霜。

4.污染等级：3级

5.安装条件：可垂直安装，亦可水平安装

6.安装类别：断路器主电路及欠电压透口气缱绻，电源变压器初级线圈的安装类别为IV，其余辅助电路，控制电路安装类别为III类。
