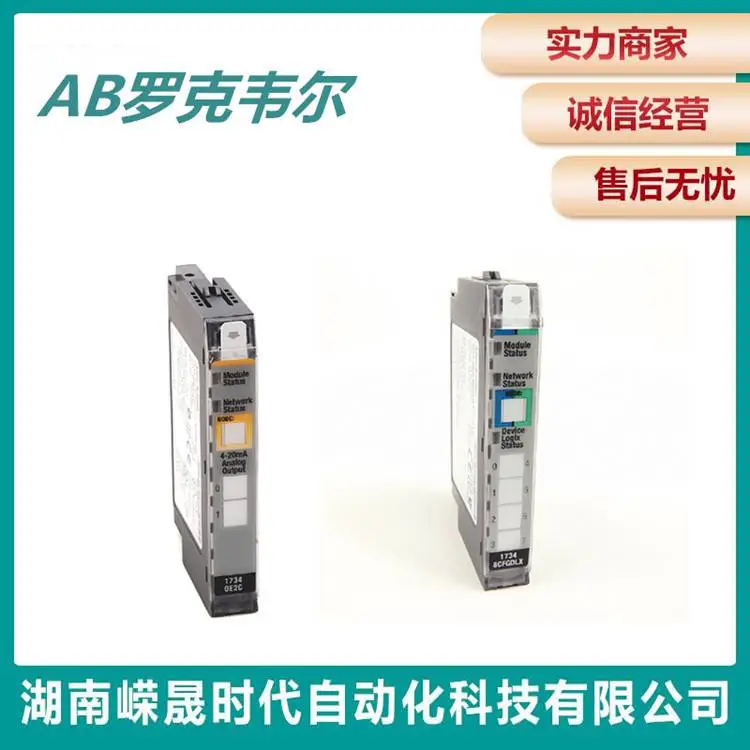

1734-IE8C POINT I/O 8 Point Analog ABPLC 罗克韦尔模块

1734-IE8C POINT I/O 8 Point Analog ABPLC 罗克韦尔模块

PLC网络包括PLC控制网络与PLC通信网络两种，人们常常不加以区分，把这两种PLC网络当成一回事，其实他们是不同的。

PLC控制网络是指：只传送ON/OFF开关量，且一次传送的数据量较少的网络。例如PLC的远程I/O链路，通过Link区交换数据的PLC同位系统。这种网络的特点是尽管要传送的开关量远离PLC但PLC对他们的操作，就像直接对自己的I/O区操作这样简、方便迅速。

PLC通信网络又称高速数据公路，这类网络既可传送开关量又可传送数字量，一次传送的数据量较大。这类网络的工作过程类似于普通局域网，比如A-B的DH＋网、西门子的SINEC-H1网，MODICON的Modbus+网等都属于PLC通信网络。

随着通信技术的发展，PLC控制网络只传送开关量的限制在突破。其实开关量与数字量本身并没有界限，多位开关量并在一起就是数字量。因此这两种PLC网络的本质区别在于：一个类似于普通局域网工作过程，一个工作过程就像PLC对自己I/O区操作一样。

还需要说明一点的是：人们常把应用系统中的PLC网络控制系统成为PLC控制网络，这是针对应用而言，与通信无关，一般不会造成混淆。

随着PLC技术的发展，PLC产品的种类也越来越多。不同型号的PLC，其结构形式、性能、容量、指令系统、编程方式、价格等也各有不同，适用的场合也各有侧重。因此，合理选用PLC，对于提高PLC控制系统的技术经济指标有着重要意义。

    PLC的选择主要应从PLC的机型、容量、I/O模块、电源模块、特殊功能模块、通信联网能力等方面加以综合考虑。

    PLC机型的选择

    PLC机型选择的基本原则是在满足功能要求及***可靠、维护方便的前提下，力争性能价格比。选择时主要考虑以下几点：

    (一) 合理的结构型式

    PLC主要有整体式和模块式两种结构型式。

    整体式PLC的每一个I／O点的平均价格比模块式的便宜，且体积相对较小,一般用于系统工艺过程较为固定的小型控制系统中；而模块式PLC的功能扩展灵活方便,在I／O点数、输入点数与输出点数的比例、I／O模块的种类等方面选择余地大，且维修方便，一般于较复杂的控制系统。


    (二) 安装方式的选择

    PLC系统的安装方式分为集中式、远程I／O式以及多台PLC联网的分布式。

    集中式不需要设置驱动远程I／O硬件，系统反应快、成本低；远程I／O式适用于大型系统，系统的装置分布范围很广，远程I／O可以分散安装在现场装置附近，连线短，但需要增设驱动器和远程I／O电源；多台PLC联网的分布式适用于多台设备分别独立控制，又要相互联系的场合，可以选用小型PLC，但必须要附加通讯模块。

    (三)相应的功能要求

    一般小型(低档)PLC具有逻辑运算、定时、计数等功能，对于只需要开关量控制的设备都可满足。

    对于以开关量控制为主，带少量模拟量控制的系统，可选用能带A／D和D／A转换单元，具有加减算术运算、数据传送功能的增强型低档PLC。

    对于控制较复杂，要求实现PID运算、闭环控制、通信联网等功能，可视控制规模大小及复杂程度，选用中档或***PLC。但是中、***PLC价格较贵，一般用于大规模过程控制和集散控制系统等场合。

    (四)响应速度要求

    PLC是为工业自动化设计的通用控制器，不同档次PLC的响应速度一般都能满足其应用范围内的需要。如果要跨范围使用PLC，或者某些功能或信号有特殊的速度要求时，则应该慎重考虑PLC的响应速度，可选用具有高速I／O处理功能的PLC，或选用具有快速响应模块和中断输入模块的PLC等。

    (五)系统可靠性的要求

    对于一般系统PLC的可靠性均能满足。对可靠性要求很高的系统，应考虑是否采用冗余系统或热备用系统。

    (六)机型尽量统一

    一个企业，应尽量做到PLC的机型统一。主要考虑到以下三方面问题：

    １)机型统一，其模块可互为备用，便于备品备件的采购和管理。

    ２)机型统一，其功能和使用方法类似，有利于技术力量的培训和技术水平的提高。

    ３)机型统一，其外部设备通用，资源可共享，易于联网通信，配上位计算机后易于形成一个多级分布式控制系统。

    PLC容量的选择步骤与原则

    PLC的容量包括I／O点数和用户存储容量两个方面。

    (一)I／O点数的选择

    PLC平均的I／O点的价格还比较高，因此应该合理选用PLC的I／O点的数量，在满足控制要求的前提下力争使用的I／O点少，但必须留有一定的裕量。

    通常I／O点数是根据被控对象的输入、输出信号的实际需要，再加上10％~15％的裕量来确定。

    (二) 存储容量的选择

    用户程序所需的存储容量大小不仅与PLC系统的功能有关，而且还与功能实现的方法、程序编写水平有关。一个有经验的程序员和一个初学者，在完成同一复杂功能时，其程序量可能相差25％之多，所以对于初学者应该在存储容量估算时多留裕量。

    PLC的I／O点数的多少，在很大程序上反映了PLC系统的功能要求，因此可在I／O点数确定的基础上，按下式估算存储容量后，再加20％~30％的裕量。

    存储容量（字节）＝开关量I／O点数×10 ＋ 模拟量I／O通道数×100

    另外，在存储容量选择的同时，注意对存储器的类型的选择。
