| 产品特性：贴片 | 品牌：悦欣 | 型号：YX91F-18S |
| 类型：编码器、解码器 | 针脚数：18S | 用途：语音 |
| 封装：半圆孔贴片18S | 系列：YX91系列 | 功率：3W |
| 批号：2021+ | 特色服务：批量语音代下 | 产品说明：USB口更新音频文件 |
| 是否跨境货源：否 | 包装：袋装 | 应用领域：3C数码 |

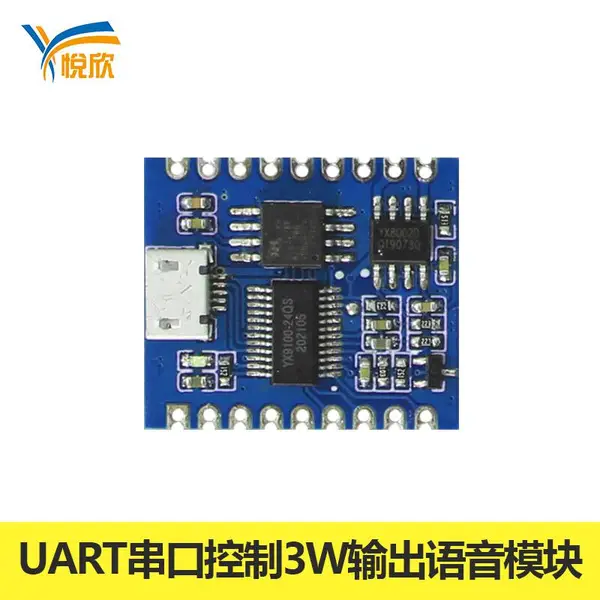

简介
悦欣YX91F-18S是一个提供串口的语音模块，集成了MP3、WAV的硬解码。同时软件支持工业级别的串口通信协议，以SPIFLASH作为存储介质，降低了成本同时也增加了产品的稳定性。通过简单的串口指令即可完成播放***的语音，以及如何播放语音等功能，无需繁琐的底层操作，使用方便，稳定可靠是此款产品的特点。另外该模块也是深度定制的产品，集成了3W的功放，直接外接喇叭即可放音。同时模块支持7段语音的***触发播放。
功能
1、支持采样率(KHz):8/11.025/12/16/22.05/24/32/44.1/48。
2、24位DAC输出，动态范围支持90dB，信噪比支持85dB。
4、多种控制模式，串口模式、按键一对一控制模式、可设多种模式。
5、Microusb接口更新语音文件，无需安装任何软件。
8、自带3W的功放，直接外接喇叭即可完成放音。
9、支持7段语音的触发播放，IO检测的方式，所以适合碳膜按键等等场合。
参数
名称 | 参数 |
MP3文件格式 | 1、支持192kbps及以下比特率11172-3和***13813-3 layer3音频解码 |
2、采样率支持(KHZ):8/11.025/12/16/22.05/24/32/44.1/48 | |
USB接口 | 2.0标准 |
UART接口 | 标准串口，TTL电平9600，波特率可定制 |
输入电压 | 3.3V-5V |
额定电流 | 10ma[不带U盘] |
封装尺寸 | QSOP24标准 |
工作温度 | -40度 ~ 80度 |
湿度 | 5% ~ 85% |
主芯片型号 | YX9100-24QS(QSOP24) |

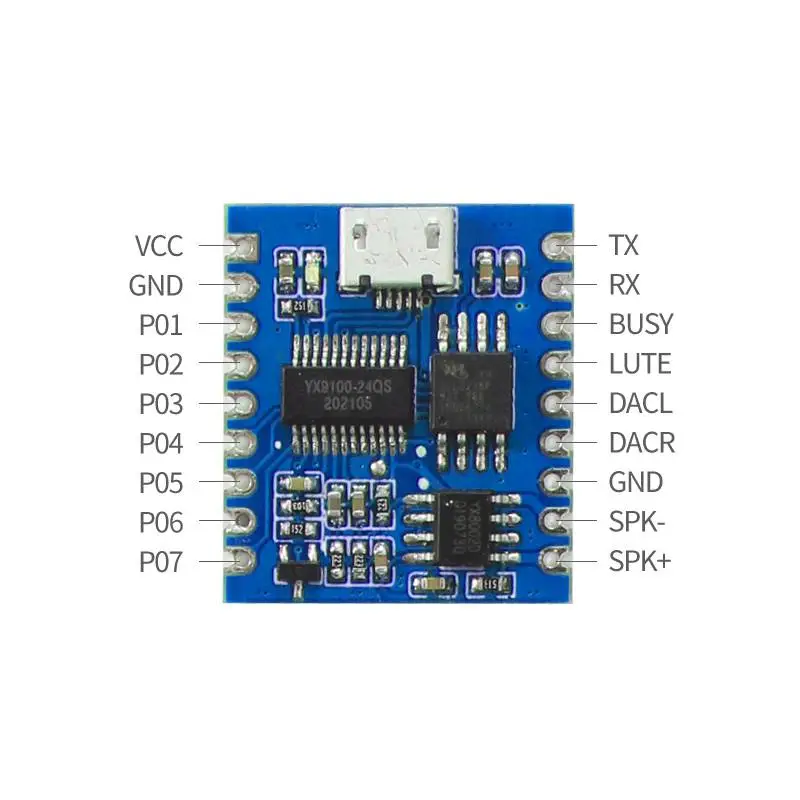

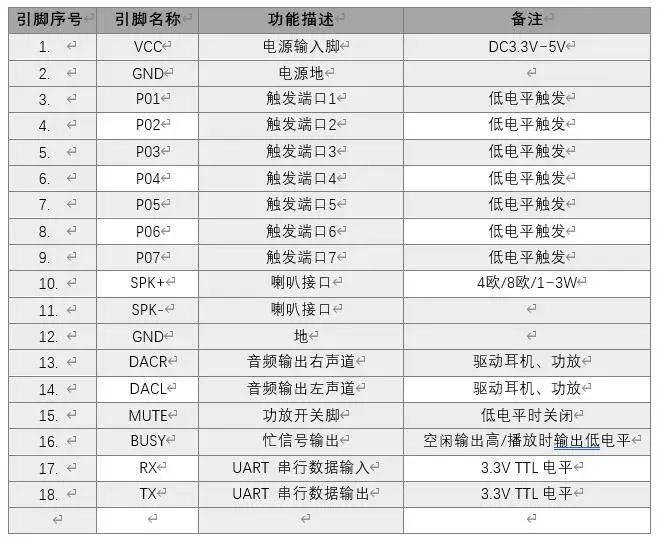

引脚说明
通讯指令
我们的通讯分为以下两大块
n 控制指令
n 查询芯片的参数以及状态
控制指令
1、直接发送的指令，这里是控制芯片如何工作
CMD命令(指令) | 对应的功能 | 参数 |
CMD命令 | 对应的功能 | 参数(16位) |
0x01 | 下一曲 | |
0x02 | 上一曲 | |
0x03 | ***曲目(NUM) | 详见3.4.1 |
0x04 | 音量+ | |
0x05 | 音量- | |
0x06 | ***音量 | 详见3.4.2 |
0x07 | 保留 | 保留 |
0x08 | 单曲循环***曲目播放 | 详见3.4.3 |
0x09 | ***播放设备 | 详见3.4.4 |
0x0A | 保留 | 保留 |
0x0B | 保留 | 保留 |
0x0C | 芯片复位 | |
0x0D | 播放 | |
0x0E | 暂停 | |
0x0F | ***文件夹文件名播放 | 详见3.4.6 |
0x13 | 保留 | 保留 |
0x15 | 保留 | 保留 |
0x16 | 停止 | |
0x17 | ***文件夹循环播放 | 详见3.4.10 |
0x18 | ***整个设备随机播放 | 详见3.4.11 |
0x19 | 对当前播放的曲目设置为循环播放 | 详见3.4.12 |
0x1A | 保留 | 保留 |
0x21 | 保留 | 保留 |
0x25 | 保留 | 保留 |
UART串口语音模块-悦欣YX91F-18S由广州悦欣电子科技有限公司提供。广州悦欣电子科技有限公司拥有很好的服务和产品，不断地受到新老用户及业内人士的肯定和信任。我们公司是认证会员，点击页面的客服图标，可以直接与我们客服人员对话，愿我们今后的合作愉快！
-
