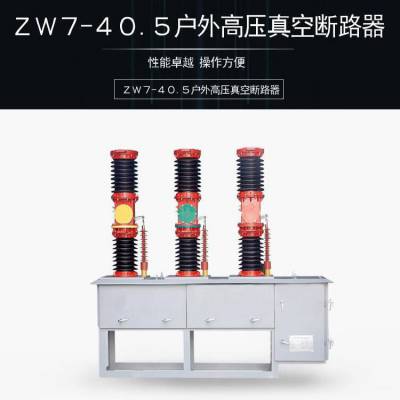

ZW7-40.5结构和工作原理

该断路器结构为瓷瓶支柱式，上瓷瓶为灭弧室瓷瓶，内装真空灭弧室，下瓷瓶为支柱瓷柱，三相瓷瓶共装在一个结构箱上，灭弧室动端通过拐臂、绝拉杆与弹簧机构的输出轴相联。弹簧机构及断路器联结的联杆在一个防水的机构箱内。该产品主要由真空灭弧室、电流互感器、传动机构及弹簧操动机构组成。

智能型配置概述

ZW7-40.5C户外智能型电站真空断路器是三相交流50Hz户外高压开关设备，适用于35kV输电系统的控制和保护，也可用于联络断路器及开合电容器组的场合。

主要功能介绍

0带UPS功能

具备UPS功能；交流失电可合分50次以上，***48小时内正常工作。

1定时限保护功能

定时限保护方式按照传统的三段式电流保护方式（速断、***速断、过流）进行。

2重合闸功能

可以按照事先整定的次数进行多次重合闸功能。

3手合遇故障功能

手动合闸时，出现故障，控制器立即断开闭锁不进行重合闸。

4防涌流功能

在手合时当电流小于用户设置的防涌流电流值则延时用户设置时间进行防涌流，如果电流大于用户设置的防涌流电流值则不防涌流。

5操作功能

重合器控制器提供了控制器面板操作功能，遥控器操作分、合闸功能以及远方控制、远程主机操作功能。

6通讯功能

产品可与手机通讯实现远动控制。从而实现遥测、遥调、遥控、遥信四遥功能。

7液晶显示功能

为产品的整定、设置、查看提供直观的各种参数。

8事件记录功能

可记录zui近的255条事件

ZW7-40.5断路器灭弧室原理

灭弧室是断路器的主要部件，断路器配所配用真空灭弧室，具有极高的真空度，由于灭弧室触头为CuCr50材料，采用杯状纵磁场结构，因而具有开断容量大、绝缘水平高、灭弧能力强、寿命长、体积小等特点和维护简单、无爆炸危险、无污染、噪音低等优点。

真空灭弧室装在上瓷瓶内，不但避免了冲油及充SF6气体带来的诸多弊端，而且使检修和维护更为方便，在灭弧室与瓷瓶之间用绝缘材料硅酯填充，解决防凝露问题，该绝缘材料具有良好的绝缘性能、耐老化、耐室外、而高温等特点。

ZW7-40.5电流互感器说明

本产品可内配LZZBJ4-40.5型电流互感器，电流互感器为穿心浇注式，安装在下瓷瓶内，在电流互感器和下瓷瓶内也用绝缘硅酯填充，用来解决绝缘及凝露问题。断路器zui多可装三只电流互感器，每只电流互感器zui多可包括四个线圈，其中两个用于测量，两个用于保护。电流变比可根据用户要求选择100～2000/5等。电流互感器精度高，输出容量大等特点。

本厂可根据用户需求，设计制造特殊CT，如准确级为10P20、5P20级或0.2S级、0.1级；额定负载阻抗加大；额定二次电流为1A等，各种具体技术参数可通过协商解决。

外形及安装尺寸图

产品订货须知事项
      订货时用户应提供产品的型号、名称、数量、开断电流所配电流互感器电流比、规格、数量及准确级次，以及是否安装过渡底架和过渡底架的高度尺寸等。用于旧站改造的用户订货时应特别注明旧站原来的安装尺寸。
