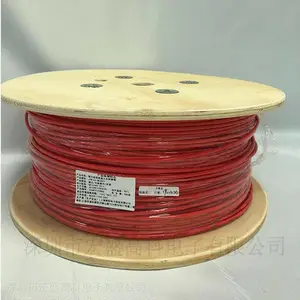

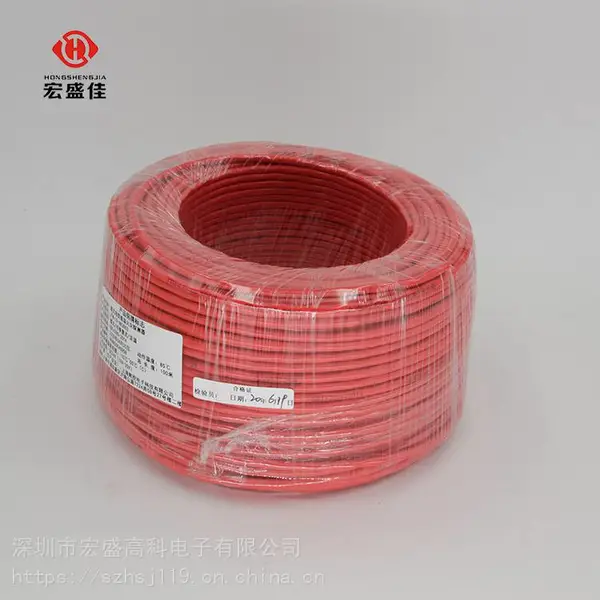

宏盛高科JTW-LD-KC2002A可恢复式85度线型感温火灾探测器

概述

JTW-LD-KC82001/85缆式线型感温火灾探测器（以下简称探测器）是一种不可恢复式火灾探测产品，该探测器以中华人民共和国***GB16280-2014《线型感温火灾探测器》为其主要设计依据，具有定温火灾探测报警特性。该探测器由感温电缆、信号处理单元、终端单元组成，采用继电器无源触点方式输出，可方便地与不同厂家的火灾报警控制器配套使用，广泛应用于冶金、电力、石化等工业场合的火灾早期探测。

2.工作原理

感温电缆、信号处理单元、终端单元组成。感温电缆采用三芯缆式结构，其中两根包裹有热敏材料的导体为直径为0.6mm的弹性金属导体，在两根弹性金属导体间有一根多股金属线。包裹有枚红色热敏材料的导体与多股金属线间的电阻随环境温度变化而变化；包裹有粉色热敏材料的导体与多股金属线间的电阻在环境温度低于不动作温度时不随环境温度变化而变化,仅当环境温度达到或超出报警温度时电阻将呈现出不可逆转的急剧下降。

信号处理单元内设信号处理电路，其中包括信号采集、信号放大转换电路、显示电路等。信号处理单元与一定长度的感温电缆和终端单元连接使用，信号处理单元对感温电缆进行连续的监视，对于异常情况造成的温度升高和断线、短路进行报警。

3. 主要功能特点及技术性能

1.符合中华人民共和国***GB16280-2014《线型感温火灾探测器》的相关要求。其动作性能的受热长度为1米。

2.  具有定温报警功能，定温报警阈值为85℃ 。

3.  使用长度≤200m。

4.  具有火灾报警、故障报警两组独立无源继电器触点输出。

5.  可以监视感温电缆的开路、短路故障。

6.  感温电缆采用绞合缆式结构，抗机械损伤、抗电磁干扰能力强。

7.  不可恢复式

                            1

4．主要技术参数

l 报警温度85℃±10％  其它温度可定制

l 适用环境温度：-40℃～50℃

l 适用环境相对湿度：≤95％，无凝露.

l 工作电压：

l 静态监视电流：              工作电压30V时  ≤25mA

                            工作电压24V时  ≤40mA

                              工作电压10V时  ≤ 90mA

l 报警状态电流：              工作电压30V时  ≤40mA

                              工作电压24V时  ≤70mA

                            工作电压12V时  ≤ 160mA

l 自恢复保险丝:                300 mA

l 火警输出形式：   继电器（报警时闭合）输出

     故障输出形式：   继电器转换触点输出

l   继电器触点容量：1A/24VDC

l   防护等级: IP65
