产品介绍

本阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能.

密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点.

碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长.

大规格蝶板采用绗架结构,强度高,过流面积大,流阻小.

本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装.

驱动装置可以多工位(旋转90°或180°)安装,便于用户使用.

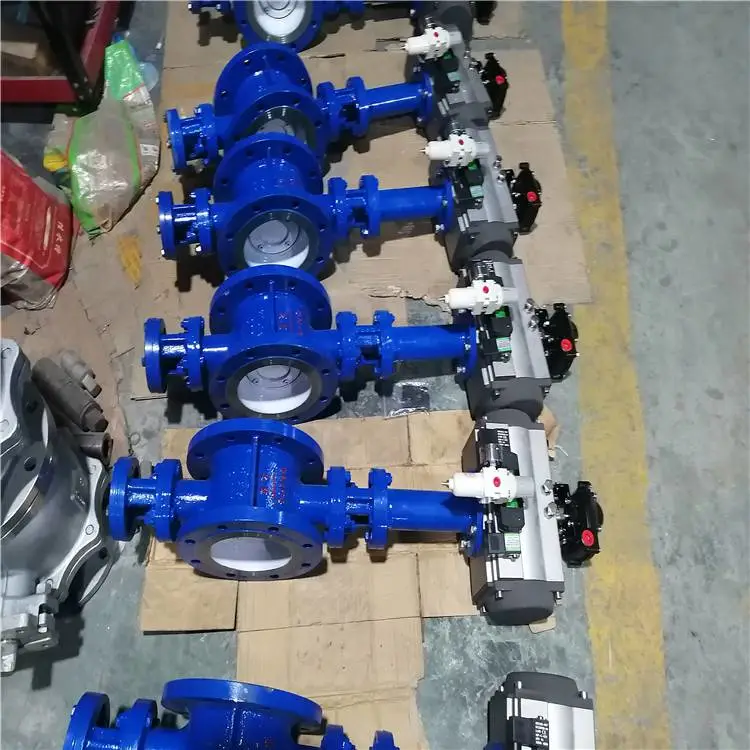

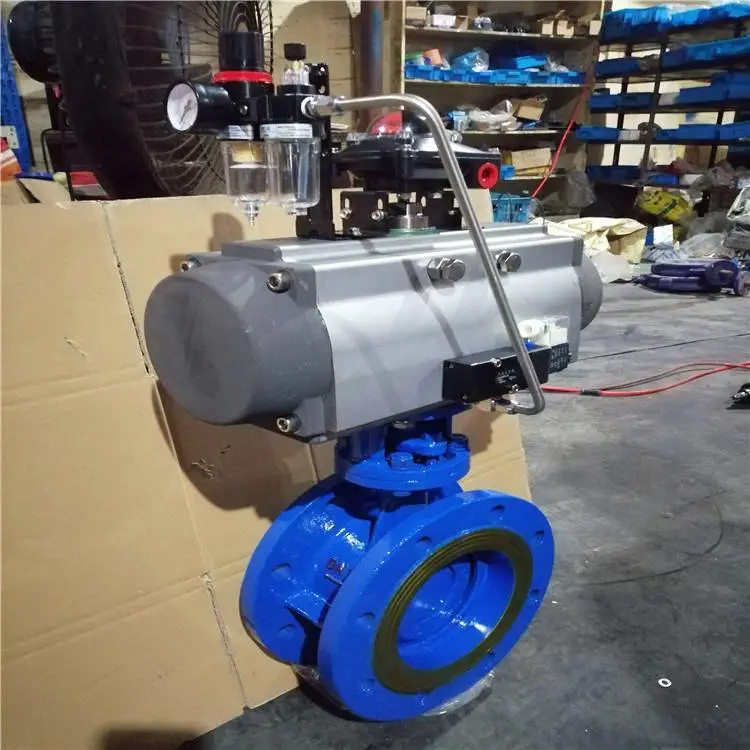

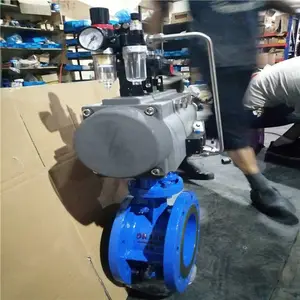

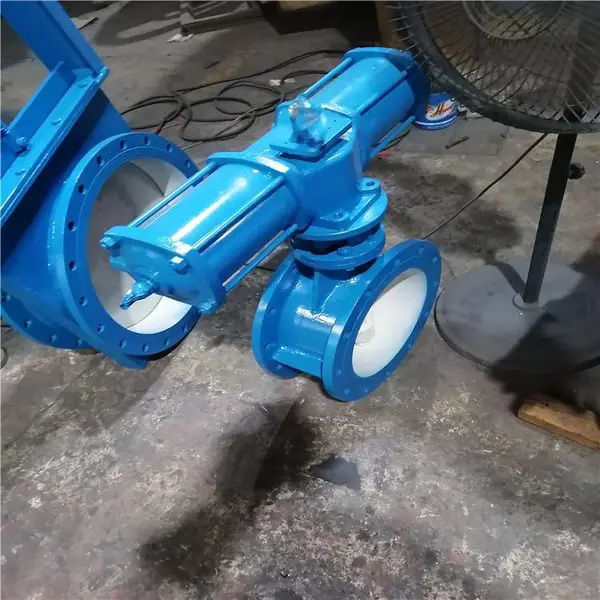

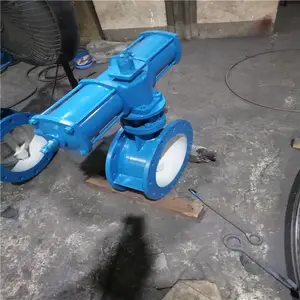

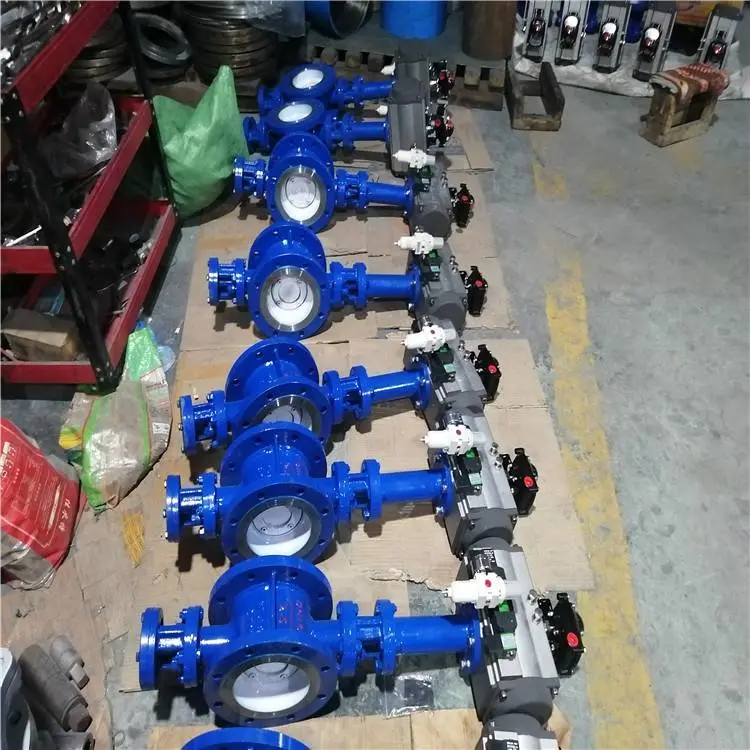

产品实拍

产品概述

执行机构

采用新型系列GT型AT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式

1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

根据管道需要，决定选用双作用，（往复式.二位开关式）或弹簧复位式（常闭或常开式）。

可选配控制附件，需附件请来电注明。

（1）单电控电磁阀（断电进常闭或常开） （防爆或普通型）；

（2）双电控电磁阀（开关式防爆或普通型）；

（3）阀位开关回讯器（防爆及普通型）；

（4）气源处理三联件（空气减压过滤器）。特殊使用环境（易燃易爆场合），可选防爆型；

（5）手动操作器（顶装及侧装）；

（6）电气定位器（4-20MA）气动阀门定位器（0.15-0.8）Mpa。

制造标准

设计标准 :GB/T12238-1989；JB/T8527-1997
法兰连接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992；JB/T9092-1999

技术参数
