_{干式变压器}

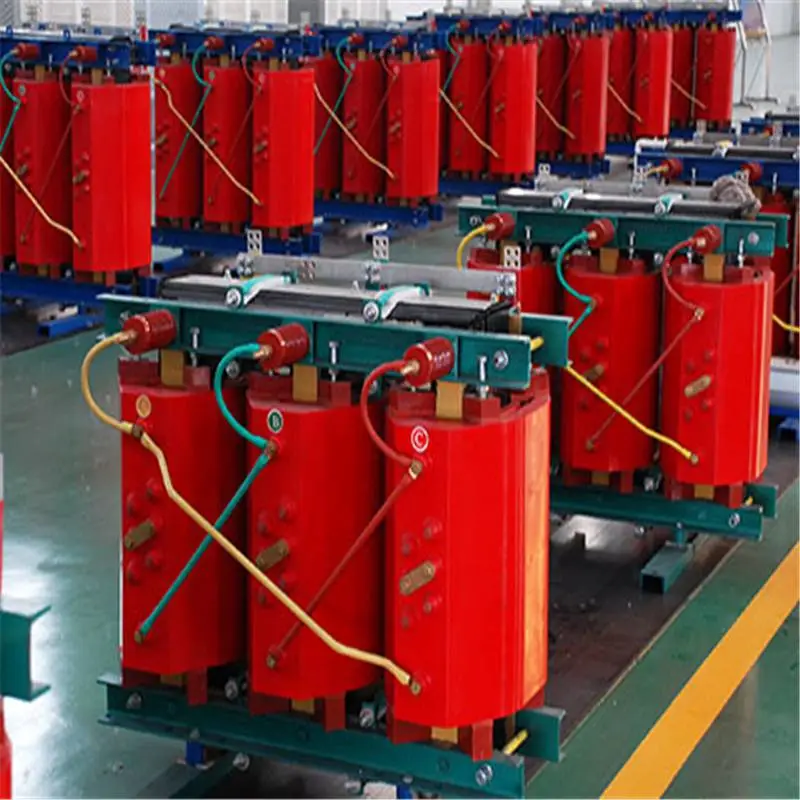

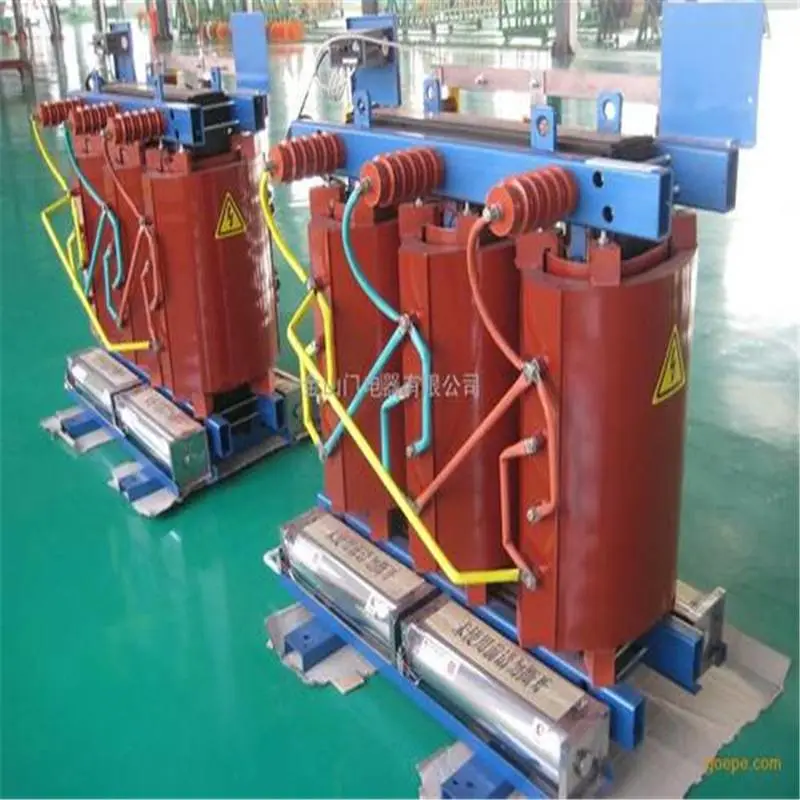

干式变压器广泛用于局部照明、高层建筑 、机场，码头CNC机械设备等场所，简单的说干式变压器就是指铁芯和绕组不浸渍在绝缘油中的变压器。

冷却方式分为自然空气冷却（AN）和强迫空气冷却（AF）。自然空冷时，变压器可在额定容量下长期连续运行。强迫风冷时，变压器输出容量可提高50%。适用于断续过负荷运行，或应急事故过负荷运行；由于过负荷时负载损耗和阻抗电压增幅较大，处于非经济运行状态，故不应使其处于长时间连续过负荷运行。

中文名

干式变压器

外文名

dry-type transformer

领    域

电力

形    式

开启 封闭 浇柱

使用频率

50 / 60HZ

空载电流

<4 %

结构类型

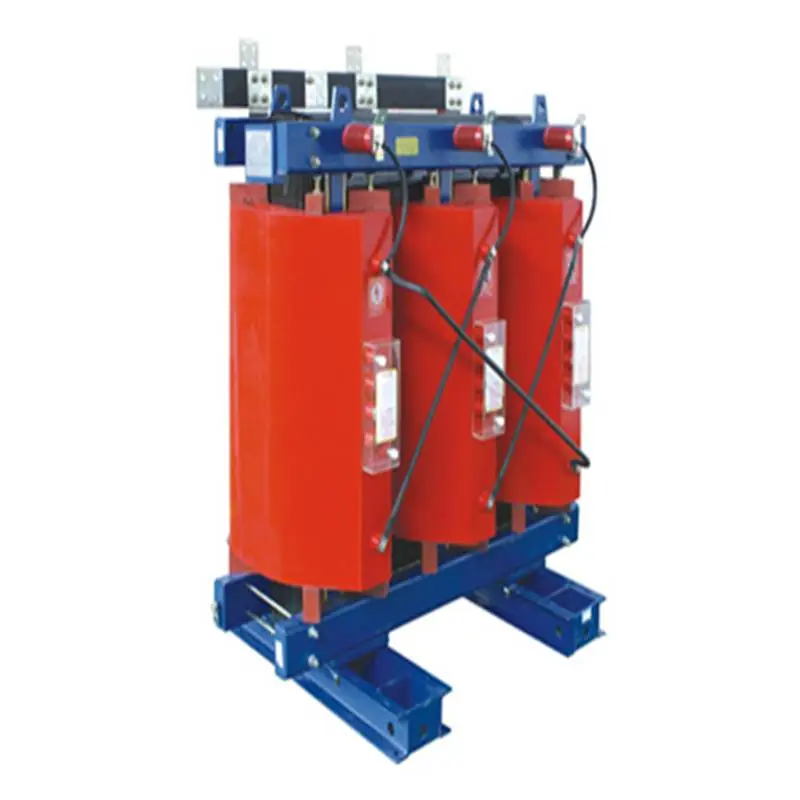

主要由硅钢片组成的铁芯和环氧树脂浇注的线圈组成, 高低压线圈之间放置绝缘筒增加电气绝缘, 并由垫块支撑和约束线圈, 其零部件搭接的紧固件均有防松性能。

构造性能：

固体绝缘包封绕组

不包封绕组

绕组：两个绕组中，电压较高的是高压绕组，较低的是低压绕组。

从高、低压绕组的相对位置看，高压可分为同心式、交迭式。

同心式绕组简单，制造方便，均采用这种结构方式。

交迭式，主要用于特种变压器。

结构特点

由于干式变压器具有抗短路能力强、维护工作量小、运行效***、体积小、噪音低等优点, 常用于防火、防爆等性能要求高的场所。

安全，防火，无污染，可直接运行于负荷中心；

采用国内***技术，机械强度高，抗短路能力强，局部放电小，热稳定性好，可靠性高，使用寿命长；

低损耗，低噪音，节能效果明显，免维护；

散热性能好，过负载能力强，强迫空冷时可提高容量运行；

防潮性能好，适应高湿度和其他恶劣环境中运行；

干式变压器可配备***温度检测和保护系统。采用智能信号温控系统，可自动检测和巡回显示三相绕组各自的工作温度，可自动启动、停止风机，并有报警、跳闸等功能设置；

体积小，重量轻，占地空间少，安装费用低。

铁芯

采用优质冷轧晶粒取向硅钢片，铁芯硅钢片采用45度全斜接缝，使磁通沿着硅钢片接缝方向通过。

绕组形式

缠绕；

环氧树脂加石英砂填充浇注；

玻璃纤维增强环氧树脂浇注（即薄绝缘结构）；

多股玻璃丝浸渍环氧树脂缠绕式（一般多采用3，因为它能***防止浇注的树脂开裂，提高了设备的可靠性）。

高压绕组

一般采用多层圆筒式或多层分段式结构。

形式

开启式：是一种常用的形式，其器身与大气直接接触，适应于比较干燥而洁净的室内，（环境温度20度时，相对湿度不应超过85%），一般有空气自冷和风冷两种冷却方式。

封闭式：器身处在封闭的外壳内，与大气不直接接触（由于密封、散热条件差，主要用于矿用，属于防爆型）。

浇注式：用环氧树脂或其它树脂浇注作为主绝缘，它结构简单、体积小，适用于较小容量的变压器。

特点结构

温度控制系统

干式变压器的安全运行和它的使用寿命，很大程度上取决于变压器绕组绝缘的安全的可靠性。

冷却方式

干式变压器冷却方式分为自然空气冷却（AN）和强迫空气冷却（AF）。自然空冷时，变压器可在额定容量下长期连续运行。强迫风冷时，变压器输出容量可提高50%。适用于断续过负荷运行，或应急事故过负荷运行；由于过负荷时负载损耗和阻抗电压增幅较大，处于非经济运行状态，故不应使其处于长时间连续过负荷运行。
