_{高压隔离开关}

高压隔离开关是发电厂和变电站电气系统中重要的开关电器，需与高压断路器配套使用。隔离开关适用于三相交流50Hz，额定电压12KV的户内装置。供高压设备的有电压而列负荷载的情况下接通，切断或转换线路之用。其主要功能是：***高压电器及装置在检修工作时的安全，起隔离电压的作用，不能用与切断、投入负荷电流和开断短路电流，仅可用于不产生强大电弧的某些切换操作，即是说它不具有灭弧功能；按安装地点不同分为，屋内式和屋外式，按绝缘支柱数目分为，单柱式，双柱式和三柱式，各电压等级都有可选设备。

中文名

高压隔离开关

外文名

***lation switch

功    能

起隔离电压的作用

技术参数

国标

结构

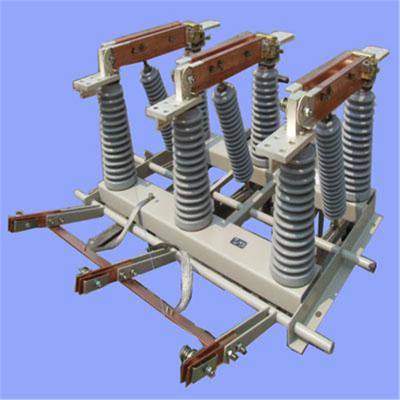

常用的高压隔离开关有GN19-10，GN19-10C ，相对应类似的老产品有GN6-10，GN8-10 。以GN19-10为例，主要包括下述部分：

导电部分

由一条弯成直角的铜板构成静触头，其有孔的一端可通过螺钉与母线相连接；另一端较短，合闸时它与动刀片（动触头）相接触。

两条铜板组成接触条，又称为动触头，可绕轴转动一定角度，合闸时它夹持住静触头。两条铜板之间有夹紧弹簧用以调节动静触头间接触压力，同时两条铜板，在流过相同方向的电流时，它们之间产生相互吸引的电动势，这就增大了接触压力，提高了运行可靠性。在接触条两端安装有镀锌钢片叫磁锁，它***在流过短路故障电流时，磁锁磁化后产生的相互吸引的力量，加强触头的接触压力，从而提高了隔离开关的动，热稳定性。

绝缘部分

动静触头分别固定在两套支持瓷瓶上。对型号中带C的，动触头固定在套管瓷瓶上。为了使动触头与金属的，接地的传动部分绝缘，采用了瓷质绝缘的拉杆绝缘子。

传动部分

有主轴，拐臂，拉杆绝缘子等。

底座部分

由钢架组成。支持瓷瓶或套管瓷瓶以及传动主轴都固定在底座上。底座应接地。总之，隔离开关结构简单，无灭弧装置，处于断开位置时有明显的断开点，其分合状态很直观。

工作机理

高压隔离开关***了高压电器及装置在检修工作时的安全，起隔离电压的作用，不能用与切断、投入负荷电流和开断短路电流，仅可用于不产生强大电弧的某些切换操作，即是说它不具有灭弧功能；按安装地点不同分为，屋内式和屋外式，按绝缘支柱数目分为，单柱式，双柱式和三柱式，各电压等级都有可选设备。还可将高压配电装置中需要停电的部分与带电部分可靠地隔离，以***检修工作的安全。高压隔离开关的触头全部敞露在空气中，具有明显的断开点，隔离开关没有灭弧装置，因此不能用来切断负荷电流或短路电流，否则在高压作用下，断开点将产生强烈电弧，并很难自行熄灭，甚至可能造成飞弧（相对地或相间短路），烧损设备，危及人身安全，这就是所谓“带负荷拉隔离开关”的严重事故。

高压隔离开关还可以用来进行某些电路的切换操作，以改变系统的运行方式。例如：在双母线电路中，可以用高压隔离开关将运行中的电路从一条母线切换到另一条母线上。

使用说明

环境条件

1.海拔：不超过1000m；

2.周围空气温度：-30 +40；

3.周围环境相对湿度：日平均不大于95%；

4.月平均值不大于90%。地震强度不超过8级；

5.安全场所：没有火灾，易燃，易爆，严重污秽，化学腐蚀及剧烈振动场所。

故障***

造成上述隔离开关缺陷或故障的原因，既有制造工艺、选材质量问题，也有些是由于检修维护不当所致。要***隔离开关的安全运行，***其初始质量是关键所在。

加强选型

要广泛收集系统中运行的隔离开关运行情况，选用结构合理、设计优良、整体质量高的产品。

技术改造

1、对瓷瓶断裂问题必须进行综合治理，首先要***隔离开关的整体结构合理，其次还要加强对瓷瓶制造企业的选择，可以***隔离开关生产企业使用质量优、信誉好的瓷瓶制造企业的产品。另外，可以开展无损探伤技术，定期对瓷瓶进行检测。运行人员要加强监视，特别是对瓷瓶胶合面的观察。在运行操作时要方法得当，如出现操作困难时切忌强行操作。

2、隔离开关导电回路发热和瓷瓶闪络现象，严重影响着设备的安全运行。可以更换静触指压紧弹簧为不锈钢弹簧，采用不锈钢螺栓或热镀锌高强度螺栓并用力矩扳手紧固；调整触头插入深度和清洁接触面，或采用类似西门子公司的自清洁触头。同时采用红外测温技术定期检测导电部位的发热情况，发现问题及时处理。

瓷瓶闪络主要是瓷瓶表面和瓷裙内积污严重、瓷裙爬距小造成的。特别是在重污染区内的刀闸，化工污染和水泥积垢不仅使得瓷瓶清扫极为困难，而且空气中大量的工业粉尘和腐蚀性气体的存在极易引起瓷瓶闪络放电，扩大事故范围。2001年，地处徐州北郊化工区的彭场变110kV刀闸发生支持瓷瓶大面积闪络放电，导致瓷瓶爆裂。针对这种情况，可以采取带电清扫加强清扫力度、给隔离开关瓷瓶增加硅橡胶伞裙以增大爬距和利用RTV涂料的憎水性喷涂RTV。

3、锈蚀是影响隔离开关***运行的首要问题，定期进行防锈处理，对各传动部位加润滑剂，特别是使用性能优于黄油的二硫化钼润滑剂。黄铜轴套更换为钢基表面烧结青铜加改型聚四氟乙烯复合轴套，外表面及端部镀锡以防止锈蚀。机构箱采用质量优良的不锈钢产品，对隔离开关底座进行改造，在底座上钻孔，运行中定期加二硫化钼，确保轴承不生锈 。

运行要求

基本要求

隔离开关在变电站设备中出现异常是较多的，针对隔离开关在运行中出现的异常进行分析和处理：

1、隔离开关允许在额定电流、额定电压下长期运行，与导体的连接头在运行中的温度不应超过70℃，应隔离开关没有专门的灭弧装置，因此，严禁带负荷进行分、合操作。

2、满足热稳定要求。

3、隔离开关在断开位置时，带电与停电设备之间应有足够的安全距离。

正常巡视

瓷绝缘是否完整无裂纹和放电想象。

操作连杆及部件有无开焊、变形、锈蚀、松动、脱落等现象，连接的轴销子紧固的螺母是否完好。

闭锁装置是否完好，销子是否锁牢，辅助触点位置是否正确且接触良好，机构外壳接地是否良好。

带有接地刀的隔离开关在接地时，三相接地刀闸是否接触良好。

隔离开关合闸后，两触头是否完全进入刀嘴内，触头之间接触是否良好，在额定电流下，温度是否超过70℃。

隔离开关通过短路电流后，应检查隔离开关的绝缘子有无破损和放电痕迹，以及动静触头及接头有无熔化现象。

异常事故

1、母线侧隔离开关接触部分发热

在巡视设备时，对隔离开关接触部分，可根据起触头部分的热气流、发热或变色，并测得其触头部分的温度是否超过70℃等方法来判断其发热的情况。造成发热的原因通常是压紧的弹簧式螺柱松动和表面氧化等。根据不同的接线方式分别进行处理。

双母线接线方式时：如果是母线侧隔离开关发热，应将该回路倒至另一组母线运行，然后拉开发热的隔离开关。

在检修发热的隔离开关时，应将母线停电，同时其回路的断路器也应停电，可以用旁路断路器代其运行，若无旁路断路器，则应将该回路停电。

单母线接线方式时：如果母线侧隔离开关发热，应汇报调度，要求减轻负荷。若有旁路断路器，应用旁路断路器代其运行，若无旁路断路器，将该线路停电。若因为负荷关系不能停电又不能减轻负荷时，必须加强监视，当发热到比较严重的程度时，应事故处理拉开其断路器。

当检修发热的隔离开关时，应将该母线停电，即造成该母线上的回路全部停电，或者该母线不停电，采用带电作业的方法。

2、线路隔离开关发热

其处理方法与单母线隔离开关相同，所不同的是该隔离开关有串联的断路器，可以防止事故的发展，因此，隔离开关可以继续运行，但需加强监视，直到可以停电检修为止。

在检修该隔离开关时，其线路应停电。

3、隔离开关瓷瓶有裂纹、破损

隔离开关瓷瓶有裂纹、破损程度不严重时，可以继续运行，但是当有放电现象或者损坏程度严重时，应将其停电。注意：操作该隔离开关时，不要带电拉开，防止操作时瓷瓶断裂造成母线或线路故障。例如，其回路的母线侧隔离开关瓷瓶严重损坏，应该将其所在的母线停电，断开该回路的断路器和线路侧隔离开关，***拉开隔离开关。

4、隔离开关拒绝拉、合闸

隔离开关出现拒绝拉、合闸时，应禁止盲目强行操作，分析原因，不同的故障原因应采取不同的处理方法。

如果是防误装置(电磁锁、机械闭锁、电气回路闭锁、程序锁)失灵，运行人员应检查其操作程序是否正确。如果程序正确，应立即停止操作，汇报变电站站长，判断确定为防误装置失灵，才能解除其闭锁进行操作，或作为缺陷处理，带检修人员处理正常后，方可操作。

若是电动操作机构的闸刀不能分、合，应用万用表测量电机电源是否有电，如果电源正常、接触器正常，可能是电机故障，需拉开电机电源，改为手动操作。

如果是因为隔离开关本省的传动机械故障不能操作，应汇报调度，将故障的隔离开关转为检修，等检修人员处理。

因冰冻或设备锈蚀造成不能正常操作，不能用很大的冲击力操作，而是应用较小的推动力来回晃动去克服不正常的阻力。

当操作中发现隔离开关的刀刃与刀嘴接触部分有抵触时，不应强行操作，否则可能造成支持瓷瓶的破坏而造成事故，应立即将隔离开关停电处理 。

存在问题

高压隔离开关是电力系统中使用量、应用范围***的高压电器设备。但是，由于高压隔离开关的主要功能是起隔离作用，不开合负载电流和故障电流，长期处于合闸状态而较少进行操作，而且其结构相对简单、易于制造，因此隔离开关又是最不受制造和使用部门重视的电器设备。制造厂往往将高压隔离开关作为与断路器配套的一种附加产品进行生产，对产品的设计、选材、加工工艺、组装调试和质量控制等均置于次要地位，因此和断路器相比，其性能和质量很难予以***；运行部门在高压开关专业管理工作中也忽略了对高压隔离开关的管理，尤其是检修管理，检修维护处于自由状态，没有统一的和法定的检修规程，普遍存在长期失修的现象，尤其是母线隔离开关基本不检修。运行中高压隔离开关实际上处于“不坏不修、坏了才修、修了又坏”的状态。由于制造和使用双方均将高压隔离开关放在次要位置，所以长期以来高压隔离开关故障频发而又得不到根本的解决。
