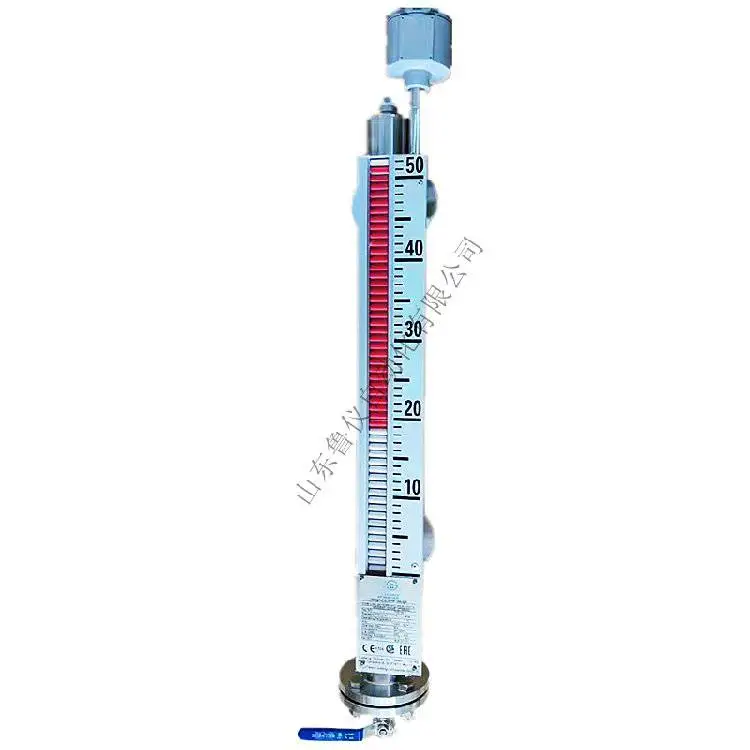

一、山东鲁仪LY-UHZ磁性翻板液位计概述:

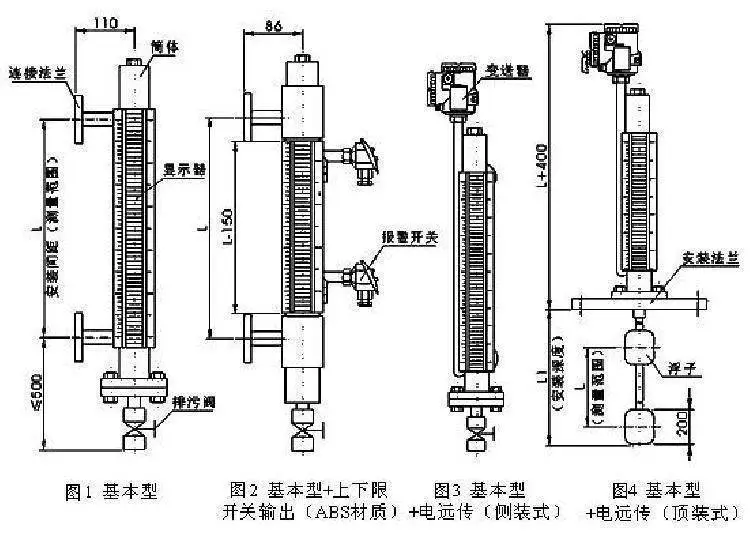

LY-UHZ系列磁翻板液位计适用于开放或压力容器内的液位测量。 基于它的特殊设计，这种仪表特别适用于在有浸蚀性的、有害的或易燃性介质和恶劣的环境下使用。LY-UHZ型磁翻板液位计是以磁浮子为感测元件，并通过磁性浮子与显示色柱中磁性体的磁耦合作用，反映被测液位或界面的测量仪表。现场液位指示不需要电源。这种仪表还可选择性地同时或分别安装电远传系统和限位开关。

应用连通管原理，***被测容器与测量管体间的液位相等，

二、山东鲁仪LY-UHZ磁性翻板液位计测量原理:

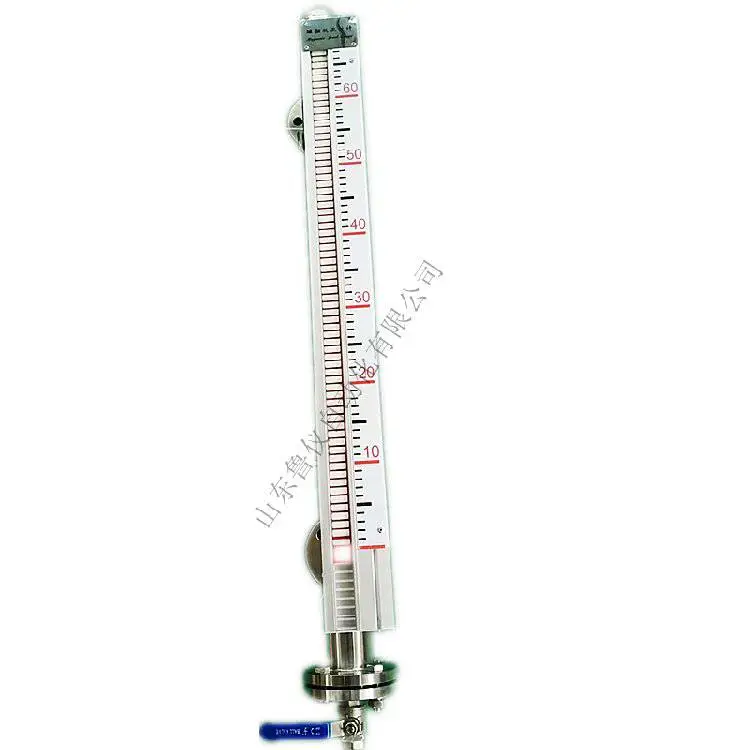

LY-UHZ型磁翻板液位计测量原理是旁通管道式液体测量原理。测量管作为容器的一个旁通容器与其相连，这样测量管内的各种条件与容器内的一样。浮子内安装磁铁系统，将测量值通过磁耦合传递到指示器上。指示器上安装线性刻度条，当液位变化时，浮子内磁铁系统带动磁翻板指示器指示容器内相应的液位值。当测量管中的浮子随被测液位等量变化，浮子中磁体与显示板上显示色柱中的磁性体耦合作用，使色柱翻转，白色表示无液，红色表示为有液，以达到就地显示液位数值。就地显示的磁翻板液位计具有显示直观、醒目、视角宽，结构紧凑合理。，无“跑、冒、滴、漏”现象，维护量小，维修费用低等优点，且其指示功能无须另外供电，即使电力供应发生故障，液位观测出不会受到影响，是理想的液位检测仪表。若配置UR型电阻液位传感器，或UB型电阻电流液位变送器和（二次）显示仪表，可以完成电动远传，并输出4～20mA（或0～20 mA）有标准信号，在此基础上，我在磁翻转的液位变送器和磁浮球液位变送器方面，引直了HART技术，从而满足了现场总线（模拟和数字的混合）的需要。HART采用频移键控（FSK）技术，以配合工业控制计算机联网。

三、山东鲁仪LY-UHZ磁翻板液位计主要技术参数：

1、测量范围(L)：0~5000mm

2、指示精度：±10mm

3、工作压力：1.0，1.6，2.5MPa

4、工作温度：-40~+250℃，450℃ (高温型)

5、介质密度：≥0.55 g／cm3

6、法兰标准：HG20592~20635-97DN150,

PN1.6/PN2.5其它法兰标准用户在订购时注明。

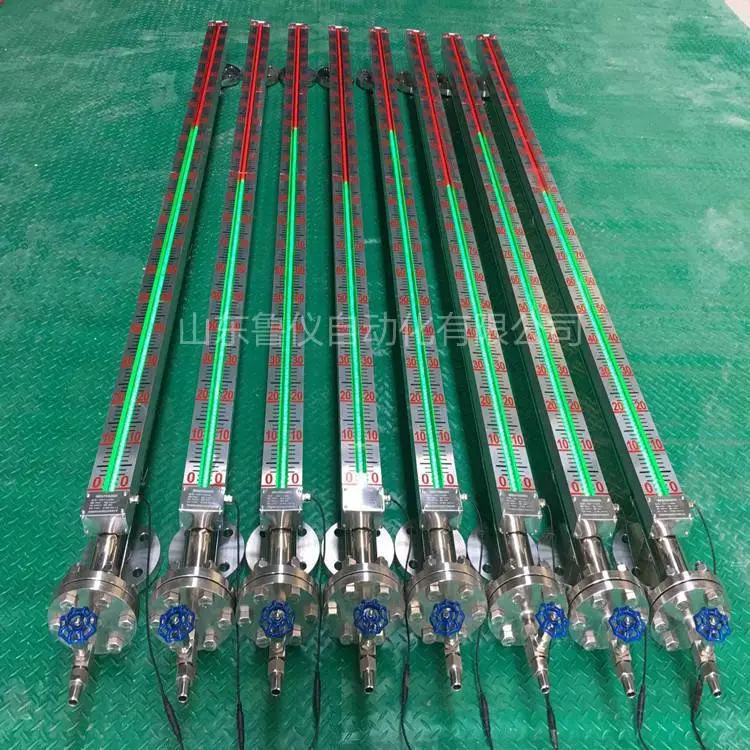

一、UFZ-52型磁翻板液位计，可配置MY型液位变送器，用以实现液位信号远传的数/模显示。

二、结构原理MY型属模拟式液位变送器，由液位传感器和信号转换器两部分组成。液位传感器由装在φ20不锈钢护管内的若干干簧管和若干电阻构成，护管紧固在测量管（主体管）外侧；信号转换器由电子模块组成，安置在传感器***或底端的防爆接线盒内

三、主要技术参数 1、量程：300～19000mm2、误差：±10mm；3、输出信号：4～20mA.DC（两线制）；4、负载电阻：≤550Ω；5、供电电压：24V.DC； 6、出线口：M20×1.5（内）；7、环境温度：-40～+60℃；8、防爆等级：dⅡBT1-4； 9、外壳防护等级：IP65。

四、山东鲁仪LY-UHZ磁性翻板液位计的使用

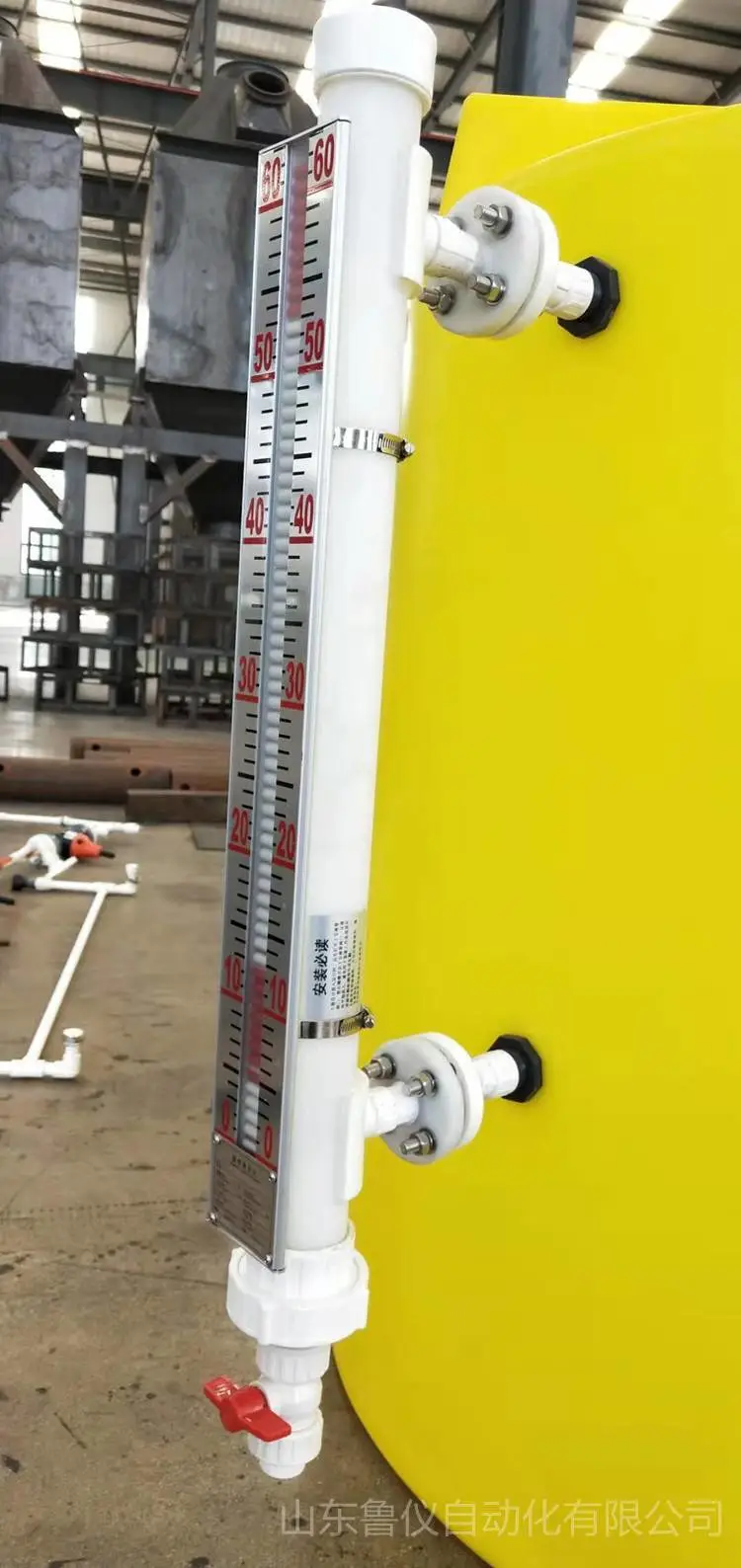

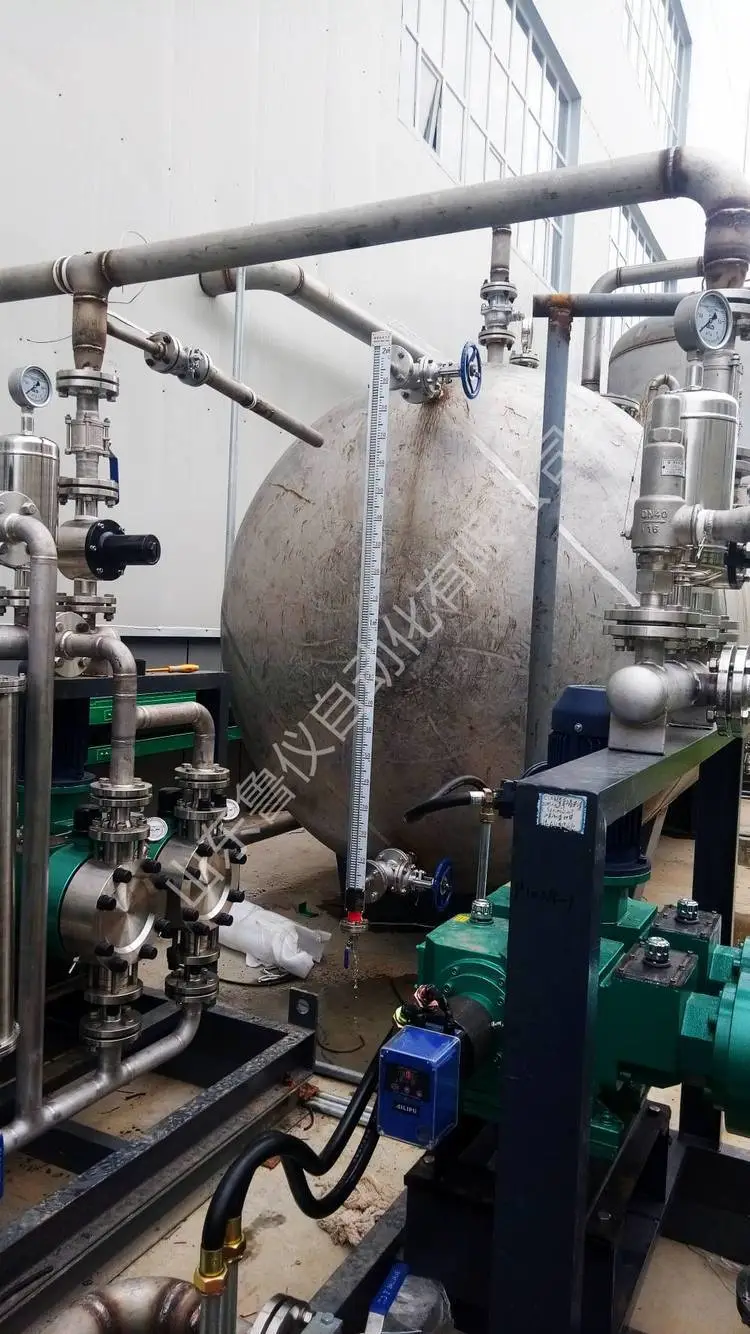

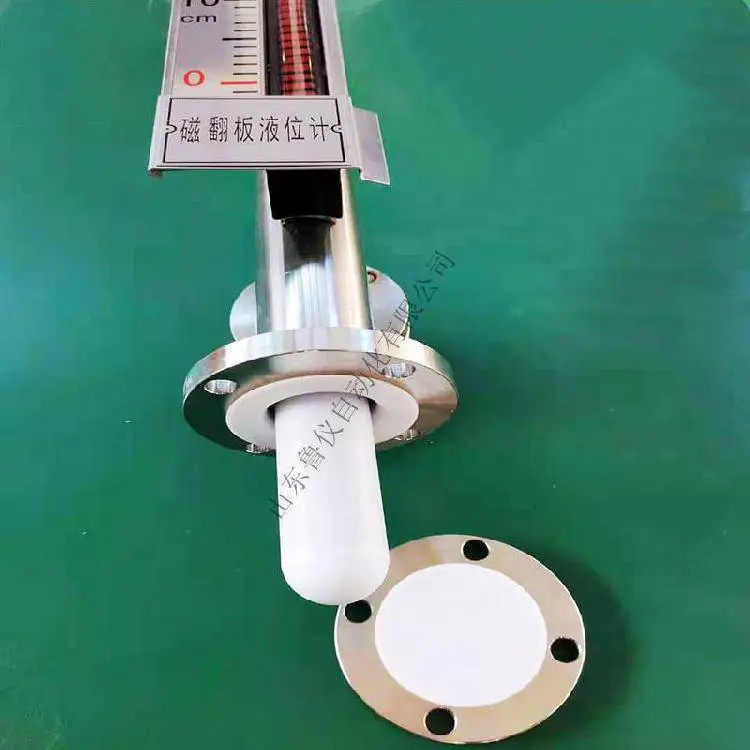

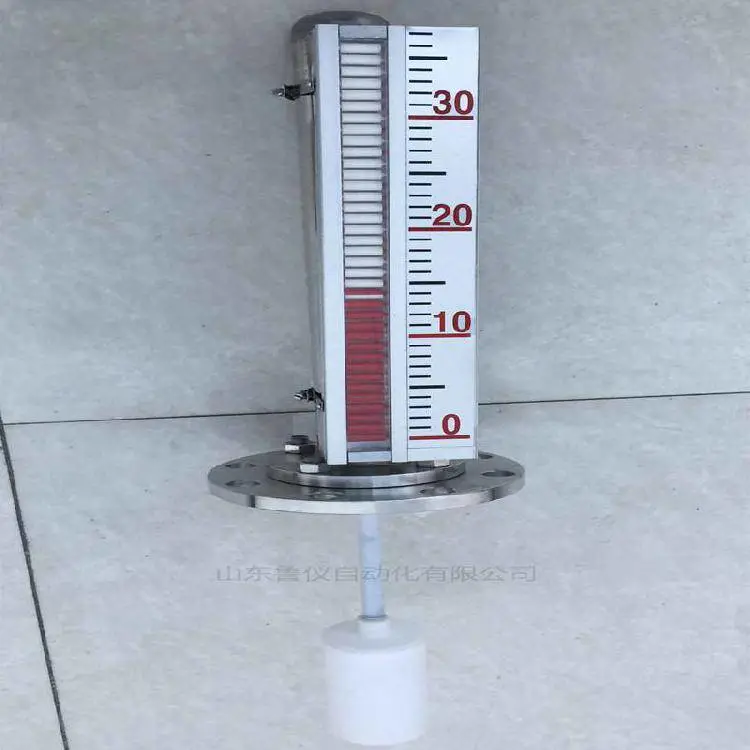

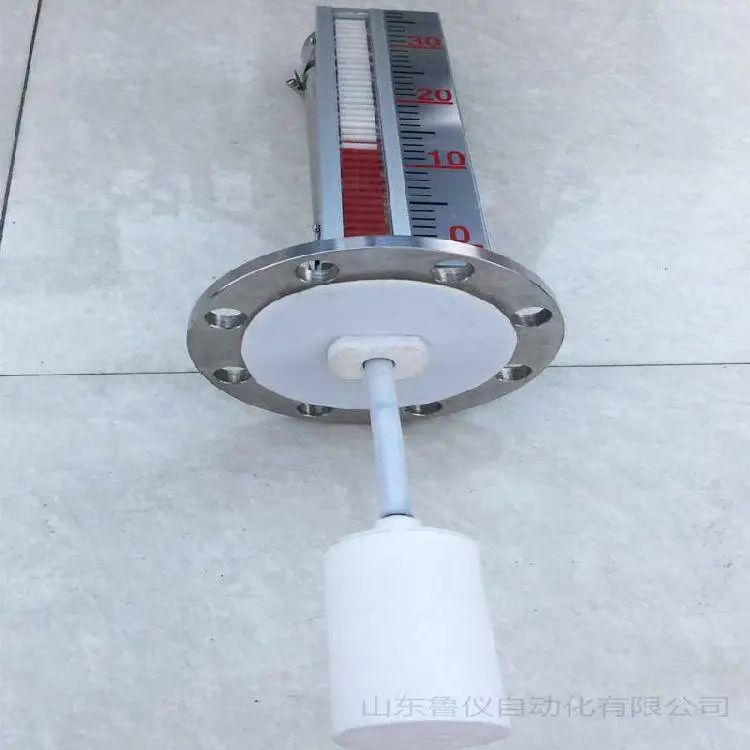

山东鲁仪LY-UHZ磁性翻版液位计有着显示清晰，标志醒目，读数直观等优点。当液位计直接配带显示仪时可省去该系统信号检测的中间变送从而提高其传输精度 LY-UHZ磁翻性翻柱液位计（又称磁翻板液位计、磁性浮子液位计）是根据磁性原理、阿基米德（浮力定律）等原理巧妙地结合机械传动的特性而开发研制的一种用于液位测量的装置；其中侧装式磁翻柱液位计是基本的一种产品，其余的各种产品都是在其基础上的延伸；在检测液位的同时我们赋予它们更多的实用功能。可用于各种塔、罐、槽、球型容器和锅以及锅炉等设备的内液位测量和界面检测。该系列的液位计可以做到高密封，防泄漏和适用于高温、高压，防腐系列可用强的场合。它弥补了玻璃板（管）液位计指示清晰度差、易破裂等缺陷，测量过程无盲区，显示清晰、测量范围大。山东鲁仪磁翻板液位计的零部件材料采用1Cr18Ni9Ti、316L、0Cr18Ni9Ti、1Cr18Ni9Ti衬PTFE（聚四氟乙烯）、PVC、PP 等材料及进口元件，具有可靠性和抗腐蚀性
