_发热电缆

发热电缆，是制成电缆结构，以电力为能源，利用合金电阻丝或者碳纤维发热体远红外进行通电发热，被称为碳纤维地暖，来达到采暖或者保温的效果。通常有单导和双导之分，称为发热电缆。

中文名

发热电缆

外文名

Heating cable

类    别

电缆

分    类

单导和双导

目    的

达到采暖或者保温的效果

工作原理

发热电缆的工作原理：

发热电缆内芯由冷线热线组成，外面由绝缘层、接地、屏蔽层和外护套组成，发热电缆通电后，热线发热，并在40～60℃的温度间运行，埋设在填充层内的发热电缆，将热能通过热传导(对流)的方式和发出的8-13um的远红外线辐射方式传给受热体。

发热电缆地面辐射供暖系统的组成及工作原理：

供电线路→变压器→低压配电装置→分户电度表→温控器→发热电缆→通过地板向室内辐射热量

a. 以电力为能源

b. 以发热电缆作为发热体

c. 发热电缆热传导机理

（1）发热电缆通电后便会发热，其温度在40℃—60℃，通过接触传导，加热包围在其周的水泥层，再传向地板或磁砖，然后通过对流方式加热空气，传导热量占发热电缆发热量的50%。

（2）***部分是发热电缆通电后便会产生人体最为适宜的7—10微米的远红外线，向人体和空间辐射。这部分热量也占发热量的50%，发热电缆发热效率近乎***。

发热电缆通电后，里面的镍合金金属组成的热线发热，并在40～60℃的低温运行，埋设在填充层内的发热电缆，将热能通过热传导(对流)的方式和发出的8-13μm的远红外线辐射方式传给受热体。

作用

发热电缆供暖之所以称之为冬季最理想的采暖方式，不仅仅在于它的经济、安全、方便、高品质，而在于它将人作为生活的主体，突出了舒适、健康、环保这三大现代生活的主题；高度的人性化设计，简单、灵活的控制方式，给使用者带来***的方便；隐蔽于地面下的系统结构，限度地节省了室内空间。

体感舒适

发热电缆供暖系统主要是靠远红外线辐射传热(占总传热量的60%以上)，其辐射原理与太阳辐射原理相同。热量的传递方式分为对流、传导、辐射三种形式，辐射热是人体感觉***的传热方式，给人以阳光般温暖的感觉，没有空气流动、没有燥热感，人们可根据自身需要，设定最适合自己的室内温度，不受室外温度的影响，不受季节的限制，室内始终保持温暖如春的感觉。

具有保健功能

由于将地面作为散热面，自下向上传递热量，给人以温足顶凉的感觉，根据中医学原理，人的脚步体感***温度为29℃，头部体感***温度为18℃，发热电缆供暖系统所创造的环境温度正好与之相符，完全符合人体的生理需求，对人的身体健康十分有利，同时远红外线的辐射对人体具有保健的功能，使它成为***供暖方式。

有利于环保

由于辐射传热代替了空气对流传热，减少了空气中飞扬的尘埃，由于省略了墙壁上的散热器，没有了藏污纳垢的角落，避免了散热器表面的油漆产生的异味，干燥的地面从此告别了因为潮湿带来的蟑螂、潮虫的烦恼，房间里从此空气清新宜人。

由于铝屏蔽阻断了有害的电磁辐射，对人体没有任何危害，经国家物理所对发热电缆的电磁辐射测试结果表明，系统产生的电磁辐射仅为大地磁场电磁辐射量的三十分之一，可以忽略不计，是真正的绿色环保产品。

发热电缆供暖系统运行中没有噪音污染，生活环境十分安静。

适用于任何环境和空间

发热电缆供暖系统，不受环境条件的限制，可以在任何有供暖需求的地方，它可以安装于地面也可以安装于墙壁或顶棚，可以为房间供暖，也可以对管道进行防冻保温，还可以进行室外路面、屋顶的融雪化冰。特别对于较大空间的房屋(如会所、展览馆、电影院、体育馆等)，壁挂式散热器的传热距离有限，很难满足整个室内空间的供暖要求，而且室内热量分布不均匀，发热电缆的地面辐射加热方式把整个地面作为散热器，室内温度分布均匀，在房间的任何位置，都会有温暖舒适的感觉，对于玻璃幕墙结构的大空间建筑，由于散热器无法安装在墙面上，更适合安装发热电缆供暖系统。

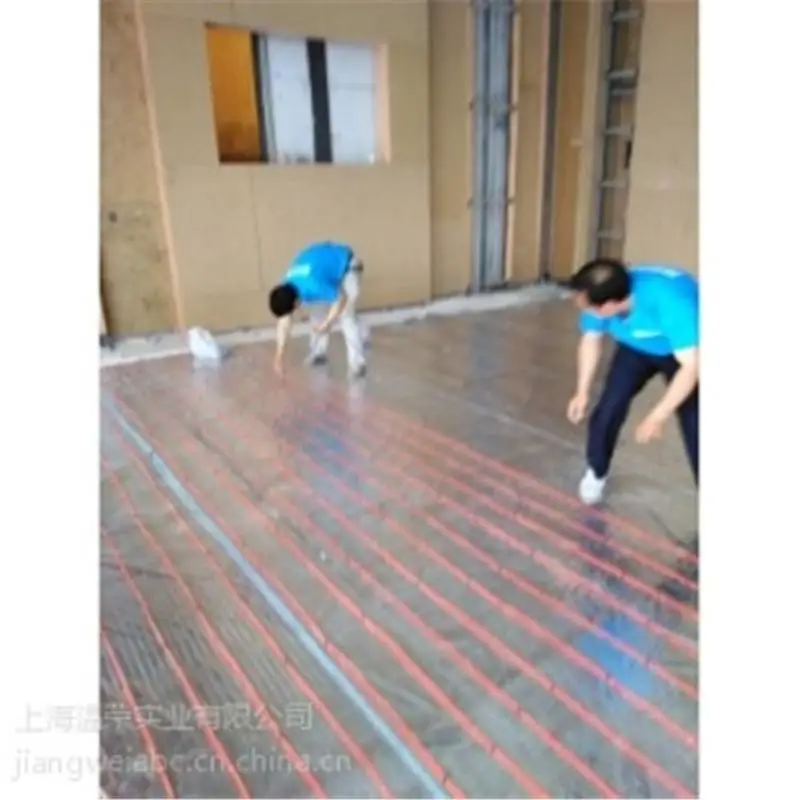

地暖安装

优越性

美国威廉斯H 开利提出了***的“供暖效果”来评价供暖率的观点，即在总输入热量中，进入使用区内的散热量比例越高，则供暖效果就越好，采暖效率就越高。辐射采暖的热电效***达98%以上，其中约60%是以电磁波的形式传递能量，辐射出大量的红外线，围护结构受热体等直接受热面而无需加热空气，不仅符合人体散热的要求，舒适度也特别好，而且比对流采暖的温度梯度降低2～3℃，大幅度降低了温差传达热损耗。这种节能型的供暖方式已被***所公认，并被列入节能设计标准之中。

供暖系统

地面辐射供暖系统

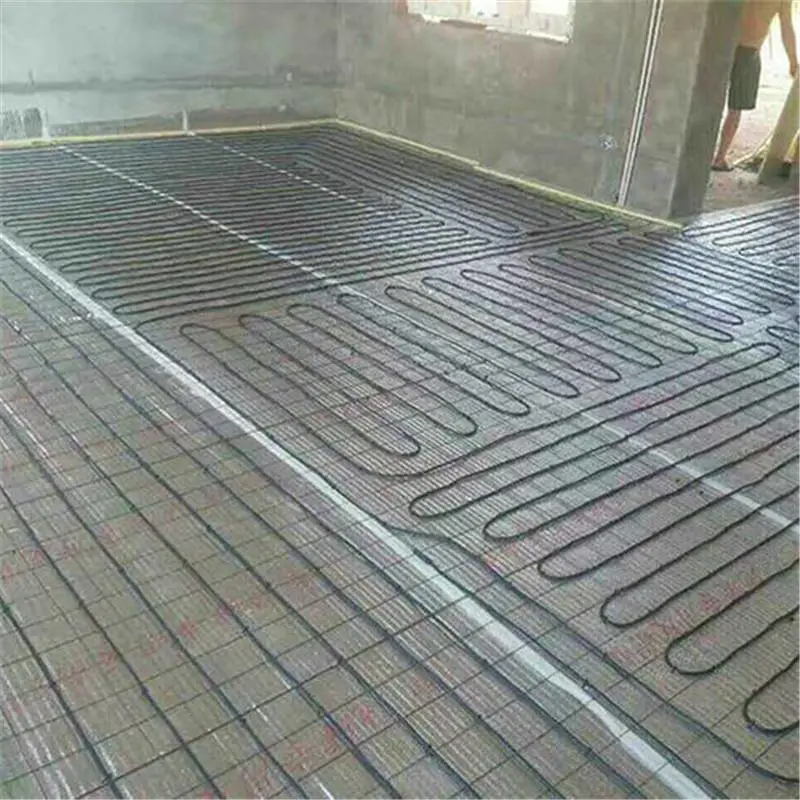

本系统由发热电缆、温度感应器（温控探头）和温度控制器三部分组成，为安装方便，厂家通常把发热电缆事先就装配在玻璃纤维网上，俗称“网垫式发热电缆”或称“加热席垫”。

就发热电缆来说最常用的有单导和双导两种。其中单导的结构是电缆由“冷线”进入，串接“热线”,再接“冷线”引出。既单导发热电缆的特征是“有头有尾”，头尾均是欲接入温控器的“冷线”。双导发热电缆则是由“冷线”进入，串接“热线”，然后再由“冷线”再电缆内返回，其特征是头尾均在一端。

温控器则是实现供暖恒温化，智能控制化的利器。温控器主要有价格低廉的旋纽式温控器和可以实现高低温控制和保护并且可以编程历时7天每天分四个时段液晶显示温度和编程的智能温控器。此种温控器通过连接在工作区的温度探头，还可以实现对工作温度过热的监控保护。

产品优势

舒适、保健、寿命长、

发热电缆地暖热源在下，暖人先暖脚，人体热利用率。地暖温度随高度递减，使大脑注意力更加集中，思维更加清晰，符合脚暖头凉的中医养生保健原理，头部高度室内外温差小，不易感冒，对老人妇女儿童特别有益。不改变空气湿润度，避免空气对流和灰尘飞扬，使环境清洁宜人；电热地暖的安装与房屋地面装修同时进行，发热电缆铺设在瓷砖、木地板或大理石下面的水泥层中，使用寿命与建筑物同长，只要不被破坏，可***正常运行50年以上，基本不需维修。

宽敞、取暖、除潮、

发热电缆铺设在地面下，不占用房间使用面积，没有锅炉、管道、散热片、柜机等，使室内布置更自由，更宽敞、更美观。供暖系统冬天舒适取暖，潮湿季节可除潮防霉。

安全、高效、节能、

采用发热电缆供暖不存在漏电短路情况，没有危险；没有水煤气损耗，不存在其它采暖方式产生的废气、废水、粉尘，是绿色环保保健型采暖方式；热效***达***，同等舒适效果比传统对流方式低2-3℃，总耗热量低，没有水、煤、气损耗，省电节能环保；可任意关闭和调节各房间温度，经济运行可节省1/3—1/2的费用，初投资与使用费均较低，不需要物业管理。
