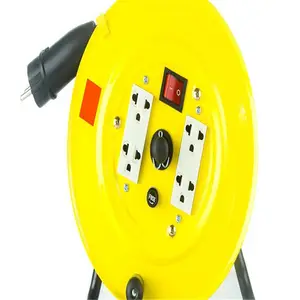

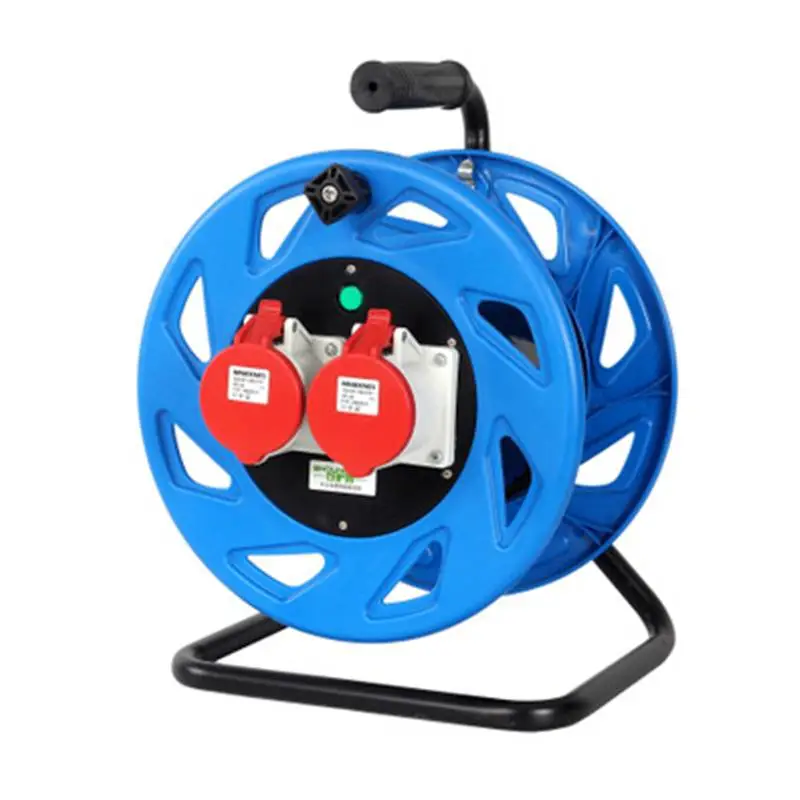

_电缆卷盘

电缆卷盘又称电缆卷筒或电缆卷线器，以其安装空间小、维护方便、使用可靠及成本低等特点取代滑触线而成为移动传输领域（动力、数据及流体介质）的主流解决方案。

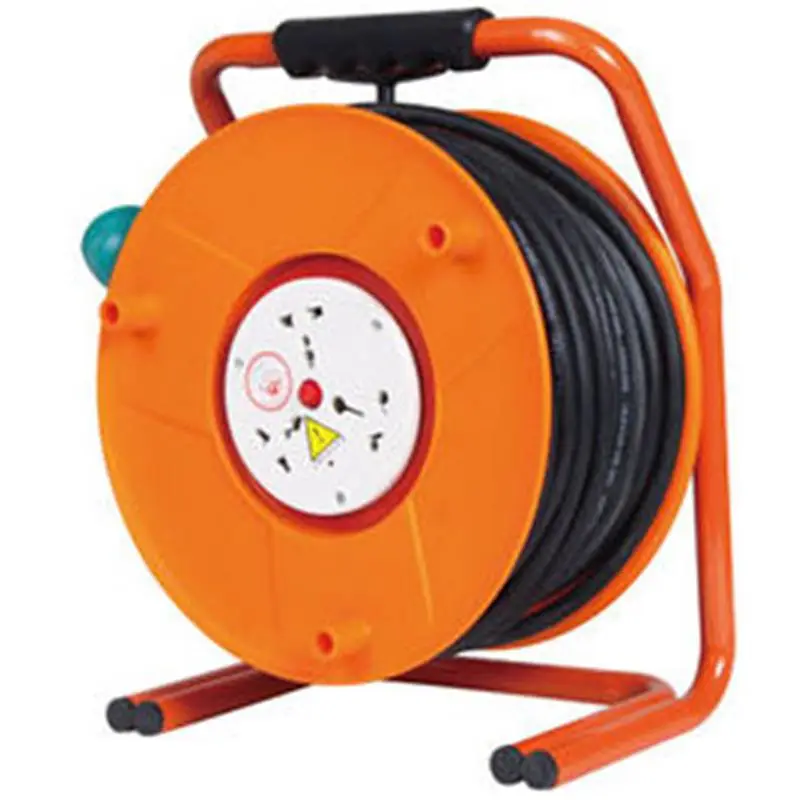

中文名

电缆卷盘

外文名

Cable reels

电    压

220V/410V

电    流

16A/25A

尺    寸

440*225*370

盘    径

320mm

绕线量

50米（3*2.5+1/3*2.5）

电缆卷盘根据驱动形式分为非电动式和电动式两大类；按电缆排列方式分为轴向单排和轴向多排两种；按集电滑环位置分为滑环内装式和滑环外装式两种形式；按卷绕材料分为凯汇电缆卷筒和软管卷筒。其中非电动式包括：弹力（TA）式、重锤（ZC）式、磁耦合式（JQC）；电动式包括：磁耦合式（JQD）、力矩电机式（KDO）、磁滞式（CZ）和变频控制式（BP）等。

原理、性能、应用

弹力式

a. 工作原理：

弹力式电缆卷筒的工作原理与钢卷尺相似，利用蜗卷弹簧为动力来收卷电缆。当电缆被拉出时，收紧蜗卷弹簧而储能，当外力撤消时，弹簧释能，卷筒将自动收卷电缆。

b. 性能及特点：

安装简单，同步性能好，电缆张力小，但弹簧易疲劳，使用寿命短。

c. 适用范围：

适用电缆：截面积35mm以下的动力电缆和24芯以下的信号电缆；

卷绕长度：不超过30m；

适用设备：如电磁吸盘、抓斗、电动台车等等。

重锤式

a. 工作原理：

重锤式电缆卷盘是利用重锤被提升而储能的原理，自动卷取电缆的机械装置。当拉出电缆时，带动电缆卷盘旋转，从而带动与电缆卷筒同轴相联的钢丝绳卷筒转动，提升重锤而储存势能。当卷筒需卷取电缆时，重锤下降释放势能，在钢丝绳张力作用下，带动与钢丝绳卷盘同轴相联的电缆卷盘转动，同步卷取电缆。

b. 性能及特点：

结构简单，性能稳定可靠，安装维护方便。

c. 适用范围：

适用电缆：截面积25~50 mm电缆。

卷绕长度：小于50m。

适用设备：特别适用于恶劣工况，如各种钢包车、铁水车、渣盘车等冶金车辆和矿山车辆。 [2]

磁耦合式

a. 工作原理：

永磁耦合器为差速调整机构，向电缆卷盘输出恒定转矩。超出额定转矩时，耦合器打滑。当设备驶向地面电缆锚位时，动力经永磁耦合器驱动卷盘收卷电缆，耦合器向卷盘输出的转矩大小可调，从而***收缆的线速度与大车运行速度同步。

当设备驶离地面电缆锚位时，由于卷盘上的单向离合链轮，动力不能传给电缆卷盘，大车运行时拖拽电缆，使卷盘产生大于系统阻力（放缆磁滞器）的转矩，同步释放出电缆。

根据实际工况，可选择选择移动设备传动系统中的行走轮轴（JQC系列）或电动机（JQD系列）为动力输出。

b. 性能及特点：

永磁技术用于卷筒传动系统的末级，转速低，无发热现象；电缆张力大小可调，保护电缆，但不宜采用轴向单排，以免出现燥音过大的现象。

c．适用范围

JQC-I：

适用电缆：截面积25 mm2及以下动力电缆及多芯信号电缆；

卷绕长度：当行程超过100m时，为了***电缆排列效果，应加装同步排缆器。

适用设备：各种电动平车，台车、过跨车等各种电动车辆，

JQC-II：

适用电缆：截面积10~35 mm动力电缆；

卷绕长度：小于300米；

适用设备：小吨位的各种门式起重机、水电站坝顶门机等。

JQD：

适用电缆：多芯控制信号电缆（需配有钢芯）；

卷绕长度：垂直方向小于100米；

适用设备：特别适用于水电站坝顶门机的主副起升、液压抓梁和清污机抓斗等。

电气要求：收缆时电机工作，放缆时电机停电。

力矩电机式

a. 工作原理

从力矩电机的机械特性曲线可以看出，力矩电机为变转矩输出。在低转速时输出大转矩；高转速时输出小转矩，此特性非常合电缆卷筒的机械性能要求。

设备驶向地面电缆锚位时，力矩电机通电工作，经减速机放大转矩后带动卷盘旋转收卷电缆。随着卷绕直径的增大,

力矩电机自动降低转速，并增大输出转矩，从而***收缆的线速度与大车运行速度同步，并保持收缆张力恒定。

设备驶离地面电缆锚位时，力矩电机的电动势方向不变，大车运行时拖拽电缆，使产生大于电机正向转矩的反向转矩，同步释放出电缆。

b.控制方式及特点

力转电机具有长期堵转的特性，与大车控制系统相对独立，只需从设备总电源开关（或总接触器）引出电源即可。电气控制简单、可靠。

大车上电后，卷筒电机通电，卷盘工作，无论大车正转、反转还是停车，力矩电机始终通电且相序不变；大车断电后，电机断电，卷盘制动。

c、适用范围

适用电缆：截面积从10~185mm电缆；

卷绕长度：800米以下；

适用设备：门式、桥式、门座式起重机、堵取料机、坝顶门机、集装箱岸桥、场桥、装卸船机、冶金机械、水工机械和矿山机械等大型轨行设备。

磁滞式

a.工作原理

由三相异步电动机和磁滞联轴器组成电缆卷盘的动力调速系统。设备驶向电缆锚位时，电动机通电工作，通过减速机放大力矩后驱动卷盘旋转收卷电缆。此过程中由磁滞驱动器进行差速调整，***收缆过程与大车运行同步；设备驶离电缆锚位时，电动机通电且相序不变，大车运行时拖拽电缆，使卷盘产生大于磁滞驱动器的磁扭矩，同步释放出电缆。

b.控制方式及特点

磁滞式电缆卷盘为恒转矩输出，电机必须与主机行走机构同步起动，而主机停止时可根据大车滑行情况，选择对卷盘电机延时断电。如果使用多台磁滞驱动器时必须***电动机转向一致，并符合订货要求。即：大车行走，卷盘电机通电，无论正车还是反车，卷盘电机相序不变；大车停，卷盘电机延时断电。

c、适用范围

适用电缆：截面积从10~240mm电缆；

卷绕长度：1000米以下；

适用设备：门式、桥式、门座式起重机、堵取料机、坝顶门机、集装箱岸桥、场桥、装卸船机、冶金机械、水工机械和矿山机械等大型轨行设备。
